9
Общее описание

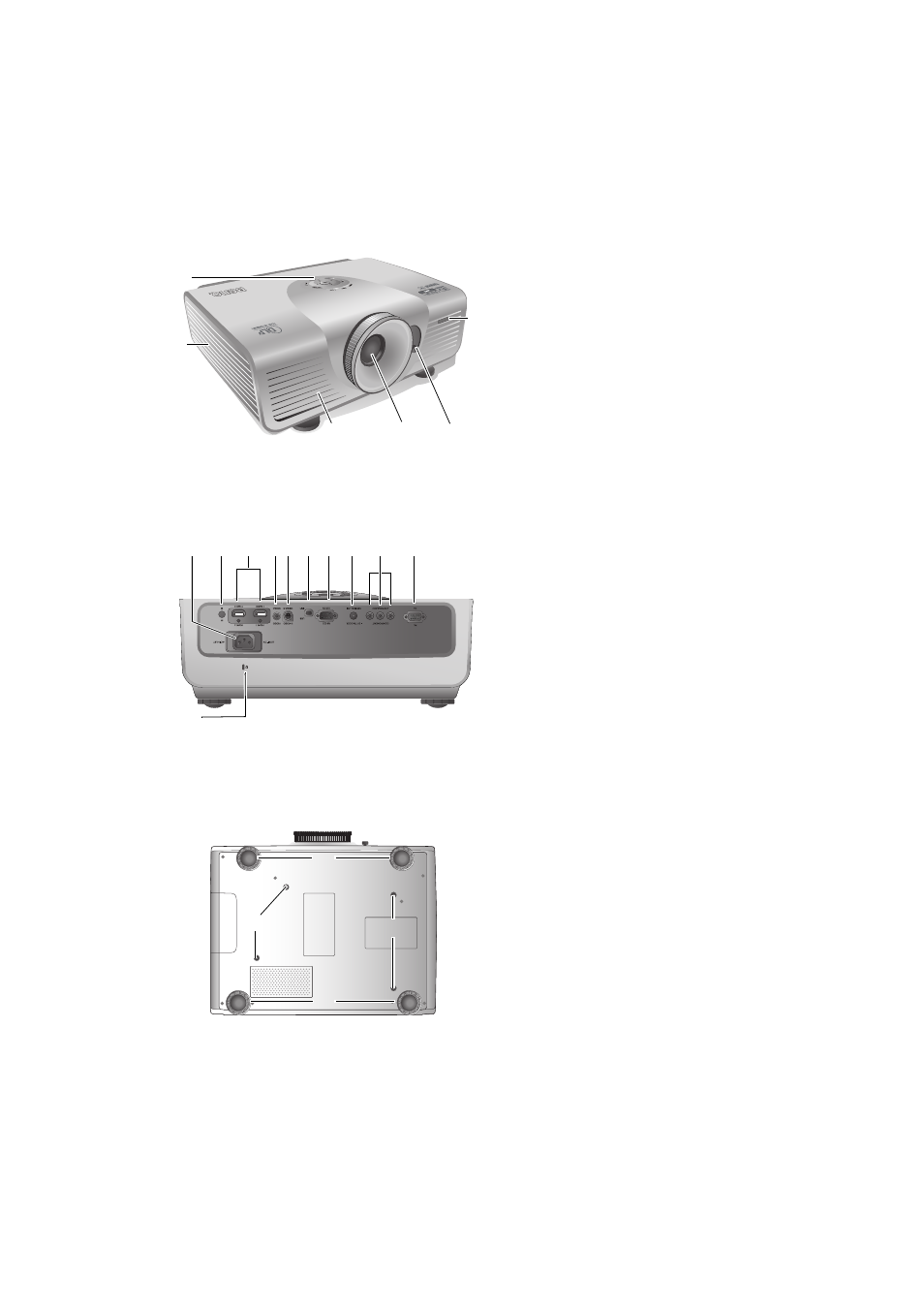

Внешний вид проектора
Вид спереди-сверху
Вид сзади
Вид снизу
1. Панель управления (см.
.)
2. Крышка лампы
3. Передний ИК-датчик
4. Вентиляционное отверстие (выход
нагретого воздуха)
5. Проекционный объектив
6. Регулятор сдвига объектива
7. Разъем шнура питания
8. Задний ИК-датчик
9. Разъемы HDMI
10. Вход композитного видео (RCA)
11. Вход S-video (4-контактный разъем
Mini-DIN)
12. Порт USB
13. Порт управления RS-232
Для подключения кабеля управления
от ПК или домашнего кинотеатра.
14. Выход 12 В (пост.тока)
Для запуска внешних устройств,
например, устройства управления
освещением или механизма
развертывания экрана.
15. Входы Component Video (RCA)
с поддержкой видеосигналов Y/P
B
/P
R
и
Y/C
B
/C
R
.
16. Гнездо для сигналов RGB (ПК) или
компонентного видео (YPbPr/ YCbCr)
17. Гнездо замка Kensington
18. Регулируемые опоры
19. Отверстия для потолочного монтажа
Подробнее см. стр.
