25
Подключение видеоаппаратуры

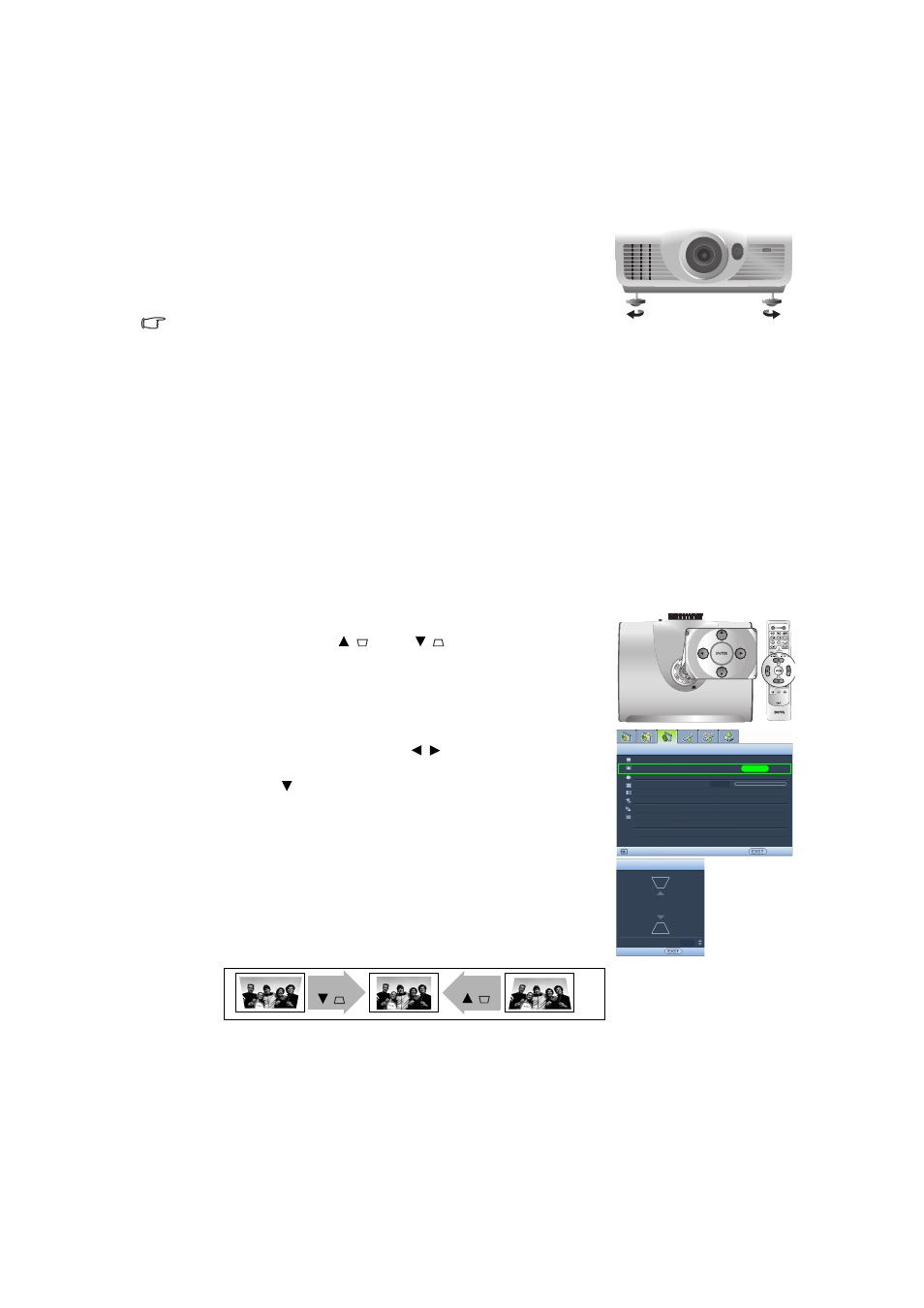

Настройка проецируемого изображения
Регулировка угла проецирования
Снизу проектора расположены четыре регулируемые опоры. Они
могут использоваться для изменения угла проецирования.
Нужный угол проецирования выставляется откручиванием или
закручиванием опор.
Если луч проектора направлен не перпендикулярно экрану, то
изображение проецируется с трапецеидальным искажением по вертикали. О коррекции этого
искажения см.
"Коррекция искажения изображения" на стр. 25
.
Коррекция искажения изображения
Трапецеидальное искажение возникает, если луч проектора не перпендикулярен экрану; при
этом проецируемое изображение имеет форму трапеции и может выглядеть следующим
образом:
• Две стороны параллельны (левая и правая или верхняя и нижняя), но одна из них
заметно шире.
• Параллельные стороны отсутствуют.
Чтобы скорректировать изображение, выполните следующие действия.
1. Отрегулируйте угол проецирования. Переместите проектор так, чтобы он находился
напротив центра экрана, а центр объектива находился на уровне нижнего или верхнего
края экрана.
2. Если устранить искажение или расположить проектор как указано выше не удается,
требуется скорректировать изображение вручную.
• На пульте или проекторе
i. Нажмите одну из кнопок перемещения/коррекции
трапеции (Вверх / , Вниз / ) для отображения
страницы Трапецеидальность.
ii. Затем выполните действия, описанные в шаге iii.
• Экранное меню
i. Нажмите MENU и кнопками / выберите меню
Показать.
ii. Кнопкой выберите Трапецеидальность и нажмите
ENTER. Отобразится страница коррекции
трапецеидальности.
iii. Нажмите кнопку, значок трапеции на которой
соответствует форме проецируемого изображения.
Нажимая эту или другие кнопки добейтесь нужной
формы изображения.
Значения в нижней части страницы при нажатии кнопок
изменяются. При достижении максимального или
минимального значения, форма изображения перестает
изменяться при нажатии кнопки. Дальнейшее изменение
изображения в этом направлении становится
невозможным.
Формат
Трапецеидальность
Положение
Настройка нераб.обл
PIP
Наст. ПК и компоненты YPbPr
Показать
Назад
0
ПК
ENTER
Трапецеидальность
Назад
Анаморф.
0
Кадровая интерполяция
3D
Низк.
Нажмите
/
.
Нажмите
/
.
