11
Общее описание
русский

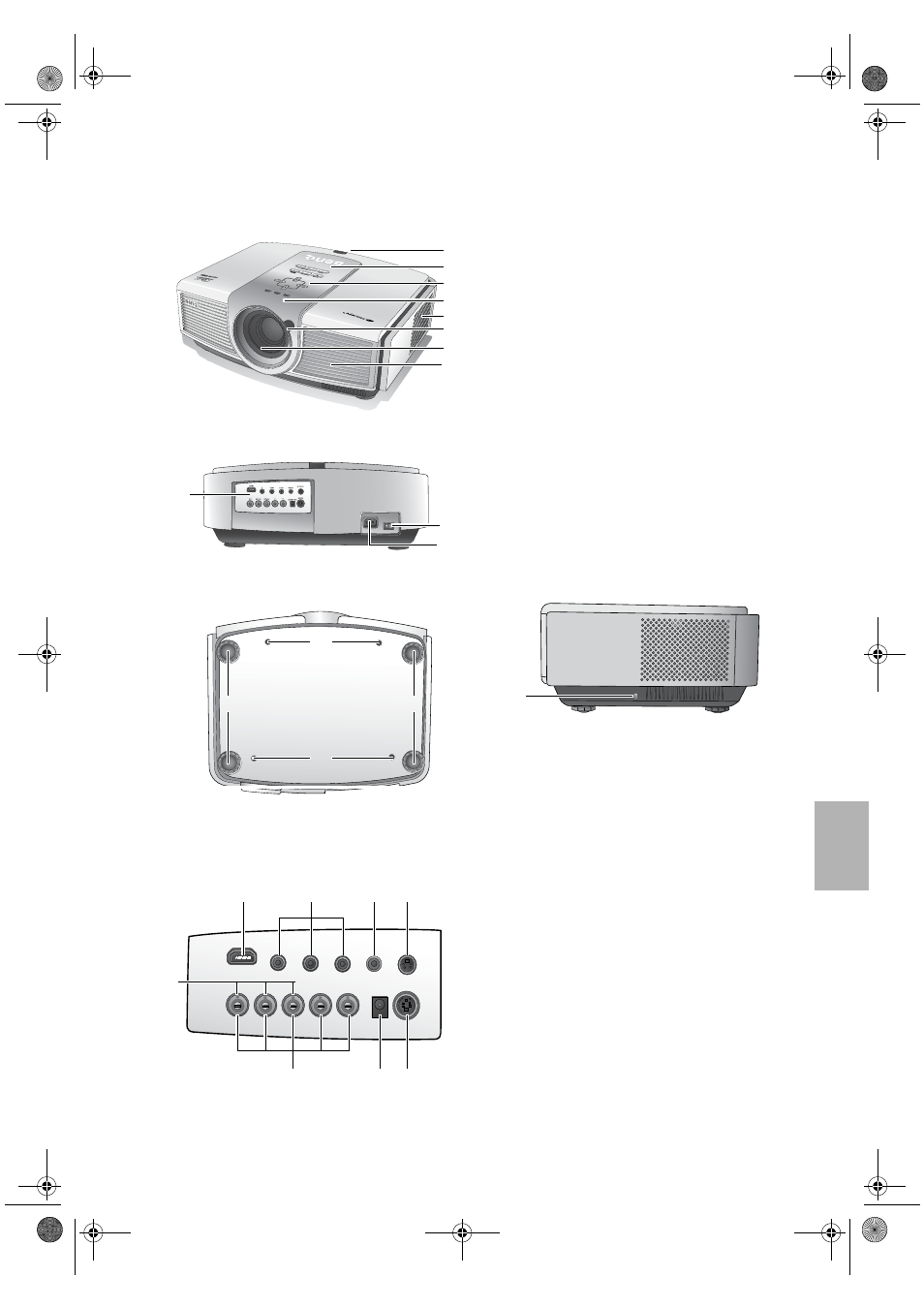

Внешний вид проектора
Общий вид
Вид сзади
Вид снизу и вид сбоку
Панель разъемов
Подробнее см. стр. 18
1.
Задний инфракрасный датчик
2.
Панель управления (
более подробную
информацию см. стр. 12
).
3.
Регулировка фокусного расстояния
и увеличения
4.
Индикаторные лампы
5.
Решетка противопылевого фильтра
(
заборник холодного воздуха)
6.
Передний инфракрасный датчик
7.
Проекционный объектив
8.
Выход (выход горячего воздуха)
W100
00
1
3
4
2
5
7
8
6
9.
Панель разъемов (подробнее см. ниже)
10.
Главный выключатель сети питания
11.
Гнездо шнура питания
9
10
11
12.
Регулируемые ножки
13.
Отверстия для крепления под потолком
14.
Паз замка Kensington
13
13
12
12
14
15.
Порт HDMI
16.
Входы компонентного видеосигнала (RCA)
поддержка видеосигналов Y/P
B
/P
R
или
Y/C
B
/C
R
17.
Вход композитного видео (RCA)
18.
Вход S-video (4-штырьковый разъем mini
DIN)
19.
Входы компонентного видеосигнала (BNC)
поддержка видеосигналов Y/P
B
/P
R
, Y/C
B
/C
R
,
или видеосигнала RGB
20.
Входы RGB высокой четкости (BNC)
поддержка видеосигнала RGBHV или сигнал
ПК
21.
Выход постоянного напряжения 12 В
22.
Порт RS-232C для проводного пульта ДУ
Y
G/Y
H
V
P
B
/C
B
B/P
B
/C
B
R/P
R
/C
R
P
R
/C
R
VIDEO
12V TRIGGER
S-VIDEO
RS-232
HDHI
19
20
15
17
18
16
21 22
