Начальные сведения о мониторе
2. Начальные сведения о мониторе

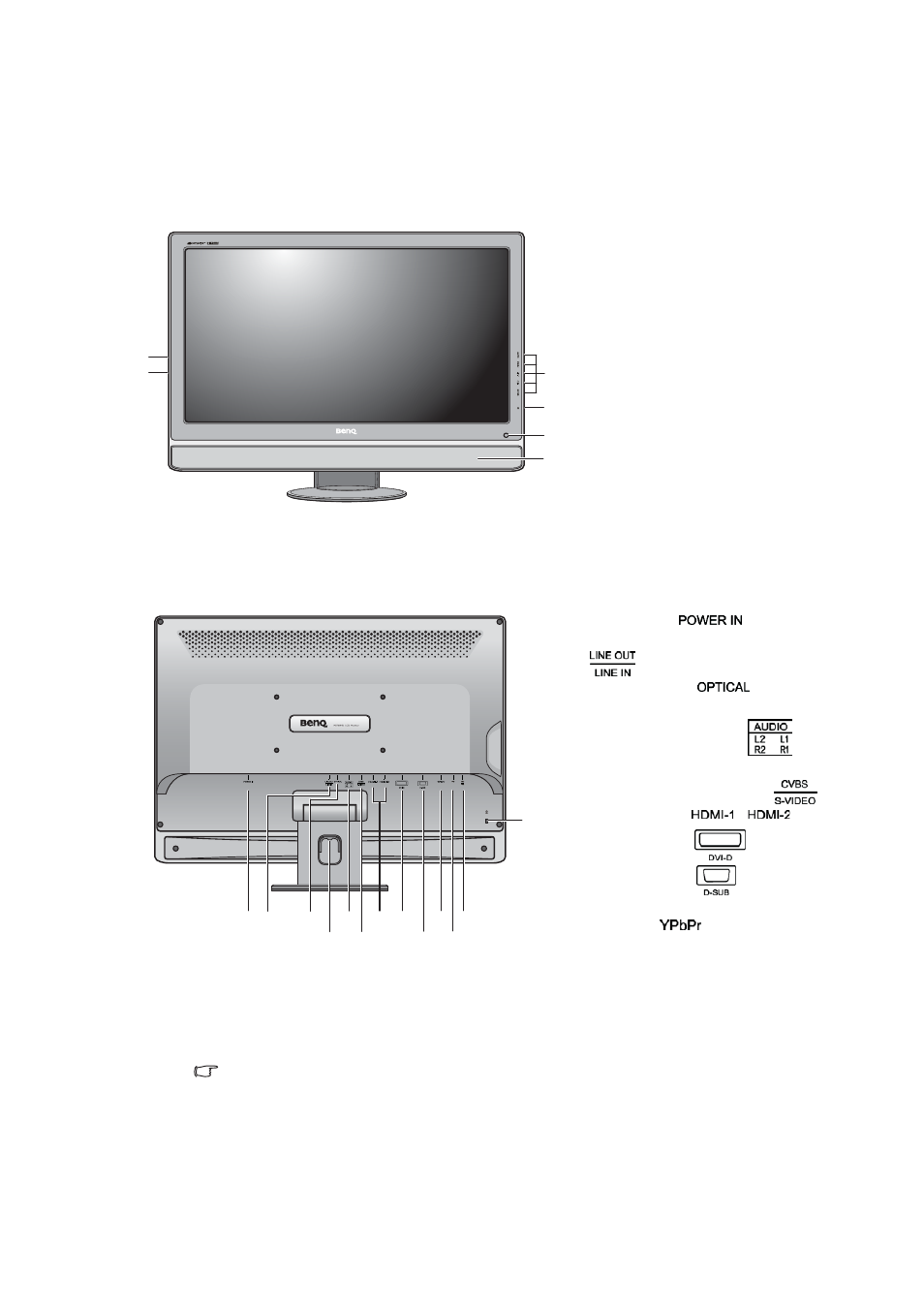

Вид спереди
Вид сзади
Реальная схема может отличаться от показанной в зависимости от модели.
1. Кнопки управления
2. Кнопка питания
3. Датчик ДУ
4. Динамики
5. Гнездо наушников
6. 2 разъема USB (выходные
разъемы для подключения
USB-устройств)
7. Входное гнездо шнура питания
перем. тока (
)
8. Линейный вход и Линейный выход
(
)
9. Гнездо S/PDIF
(
)
10.Зажим для кабелей
11.Разъемы аудиовхода (
)
12.Гнезда входных сигналов
(композитного и S-Video) (
)
13.Разъем HDMI (
/
)
14.Разъем DVI-D (
)
15.Разъем D-Sub (
)
16.Гнезда входных компонентных
сигналов (
)
17.1 pазъем USB (входной разъем для
подключения к ПК)
18.2 разъема USB (выходные
разъемы для подключения
USB-устройств)
19.Переключатель блокировки
4
3
2
1
5
6
7
18
17
16
15
14
19
10
13
12
11
9
8
