12 Установка аппаратного обеспечения

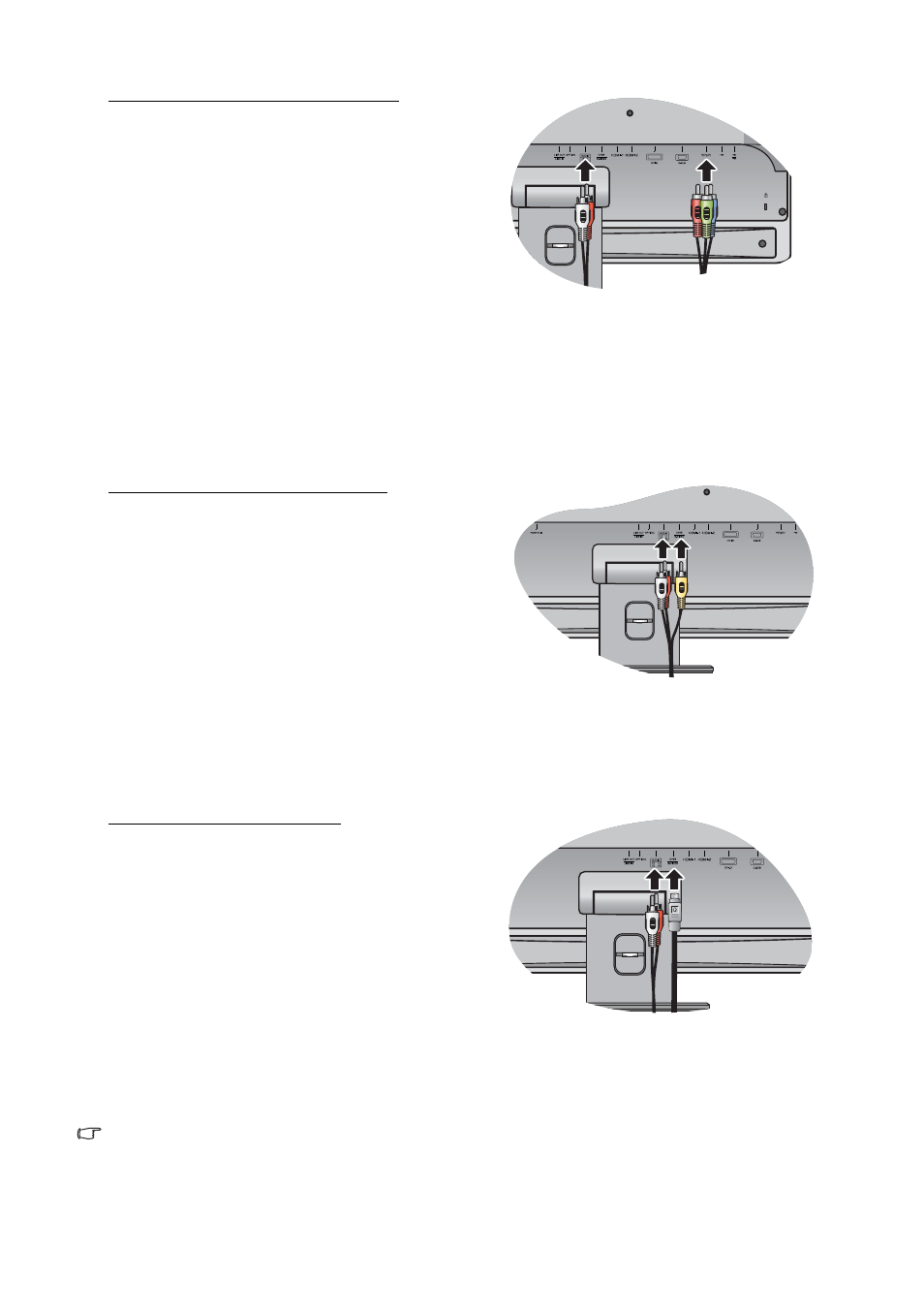

Подключение компонентного кабеля
Подключите штекеры компонентного кабеля к
гнездам входного компонентного видеосигнала на
мониторе. Штекеры имеют зеленый, синий и красный
цвета. При подключении следите за тем, чтобы цвета
штекеров совпадали с цветом гнезд.
Подключите другой конец кабеля к компонентным
разъемам устройства видеовыхода.
Используя подходящий аудиокабель (или
композитный кабель), подключите соответствующий
аудиовыход выходного устройства к входным гнездам
AUDIO (L2/R2) на мониторе. Для передачи звука
используются штекеры белого и красного цвета.
При подключении следите за тем, чтобы цвета
аудиоштекеров совпадали с цветом гнезд.
Подключите другой конец аудиокабеля к
аудиоразъемам устройства видеовыхода.
Подключение композитного кабеля
Подключите желтый штекер композитного кабеля к
гнезду входного композитного видеосигнала на
мониторе.
Подключите другой конец кабеля к композитному
разъему устройства видеовыхода.
Используя белый и красный штекеры композитного
кабеля, подключите соответствующий аудиовыход
выходного устройства к входным гнездам AUDIO
(L1/R1) на мониторе. При подключении следите за
тем, чтобы цвета аудиоштекеров совпадали с цветом
гнезд.
Подключите другой конец аудиокабеля к
аудиоразъемам устройства видеовыхода.
Подключение кабеля S-Video
Подключите кабель S-Video к гнезду входного
видеосигнала S-Video на мониторе.
Подключите другой конец кабеля к разъему S-Video
устройства видеовыхода.
Используя подходящий аудиокабель (или
композитный кабель), подключите соответствующий
аудиовыход выходного устройства к входным гнездам
AUDIO (L1/R1) на мониторе. Для передачи звука
используются штекеры белого и красного цвета.
При подключении следите за тем, чтобы цвета
аудиоштекеров совпадали с цветом гнезд.
Подключите другой конец аудиокабеля к
аудиоразъемам устройства видеовыхода.
Показанные справа прилагаемый видеокабель и
разъем могут отличаться от реальных в зависимости
от модели ЖК-монитора.
