Введение 9

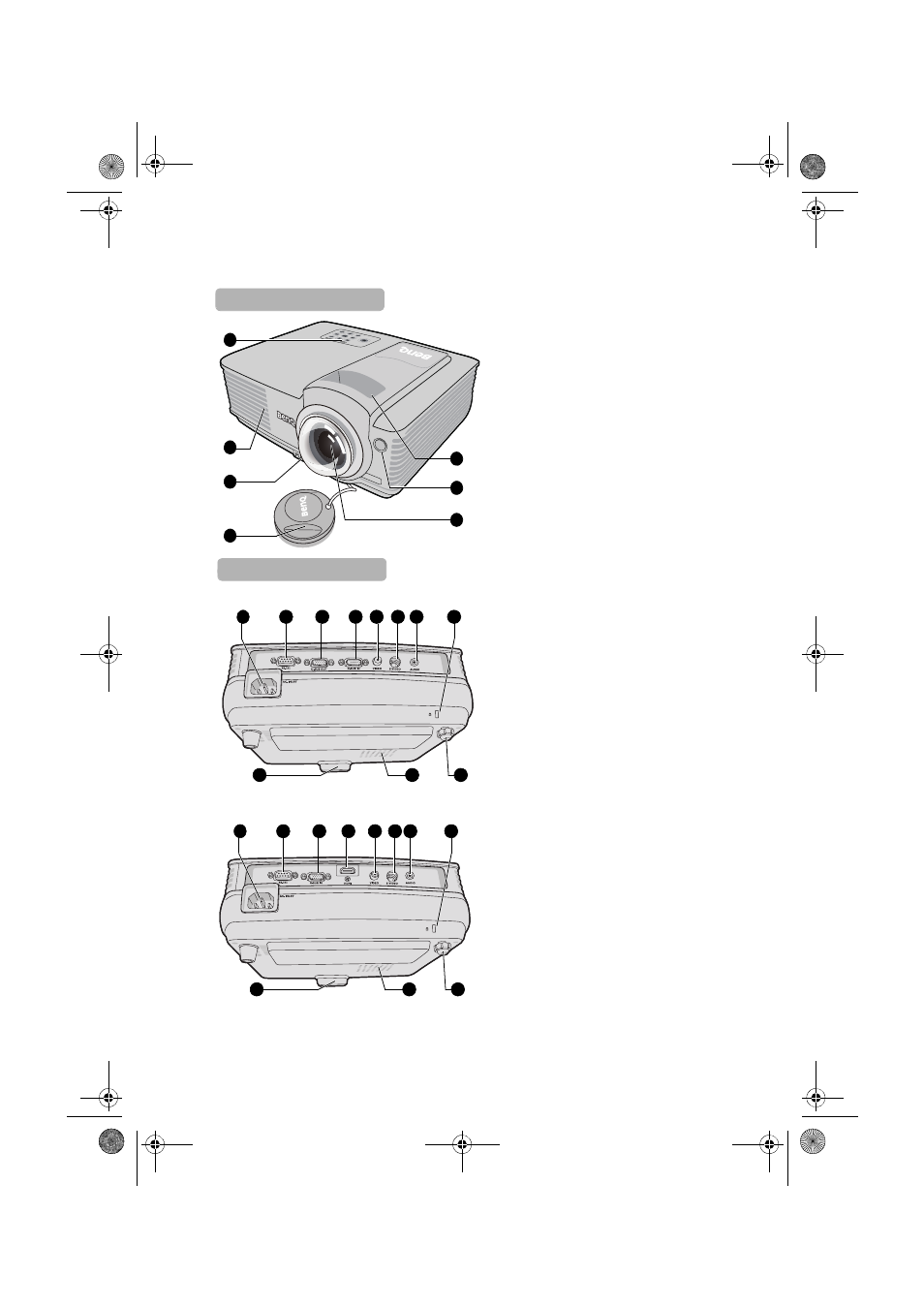

Внешний вид проектора
1. Внешняя панель управления
(См.
"Проектор" на стр. 10 .)
2. Вентиляционное отверстие
(выпуск нагретого воздуха)
3. Кнопка быстро выпускающегося
регулятора
4. Крышка объектива
5. Кольцо фокусировки
6. Инфракрасный датчик ДУ на
передней панели
7. Проекционный объектив
8. Гнездо шнура питания
9. Гнездо RS-232
10. Гнездо выходного сигнала RGB
11.
Разъем для входного сигнала
RGB (ПК) или компонентного
видео (YPbPr/ YCbCr)
12. Вход сигнала Video
13. Вход S-Video
14. Вход аудиосигнала
15. Разъем для замка Kensington
(защита от кражи)
16. Быстро выпускающийся
регулятор
17. Крышка лампы
18. Задняя регулируемая ножка
19. Вход сигнала HDMI
Вид спереди-сверху
7
6
1
2
3
4
5
Вид снизу-сбоку
16 18
15 13 12 19 11 9 8
17
MP512 ST
16 18
15 13 12 11 10 9 8
17
MP522 ST
14
14
