Подключение устройства с разъемом Component
Video
Проверьте, имеет ли ваше видеоустройство набор незадействованных выходных
гнезд компонентного видео:
• Если да, выполните следующие действия.
• Если нет, выберите другой способ подключения видеоустройства.
Подключение проектора к устройству с разъемом Component Video:
1. Подключите переходной кабель Component Video—VGA (D-Sub) одним концом
(с тремя выводами RCA) к выходным гнездам Component Video на
видеоустройстве. Подключайте выводы к гнездам того же цвета: зеленый к
зеленому, синий к синему, красный к красному.
2. Подключите другой конец (с разъемом D-SUB) переходного кабеля "Component
Video-VGA (D-Sub)" к гнезду D-SUB IN проектора.
3. Для использования комбинированного монодинамика проектора подключите
один конец совместимого аудиокабеля к аудиовыходу видеоустройства, а другой
конец – к гнезду AUDIO на проекторе.
После подключения, управление звуком можно будет осуществлять с помощью
экранных меню проектора. См.
"Регулировка звука" на стр. 39 .

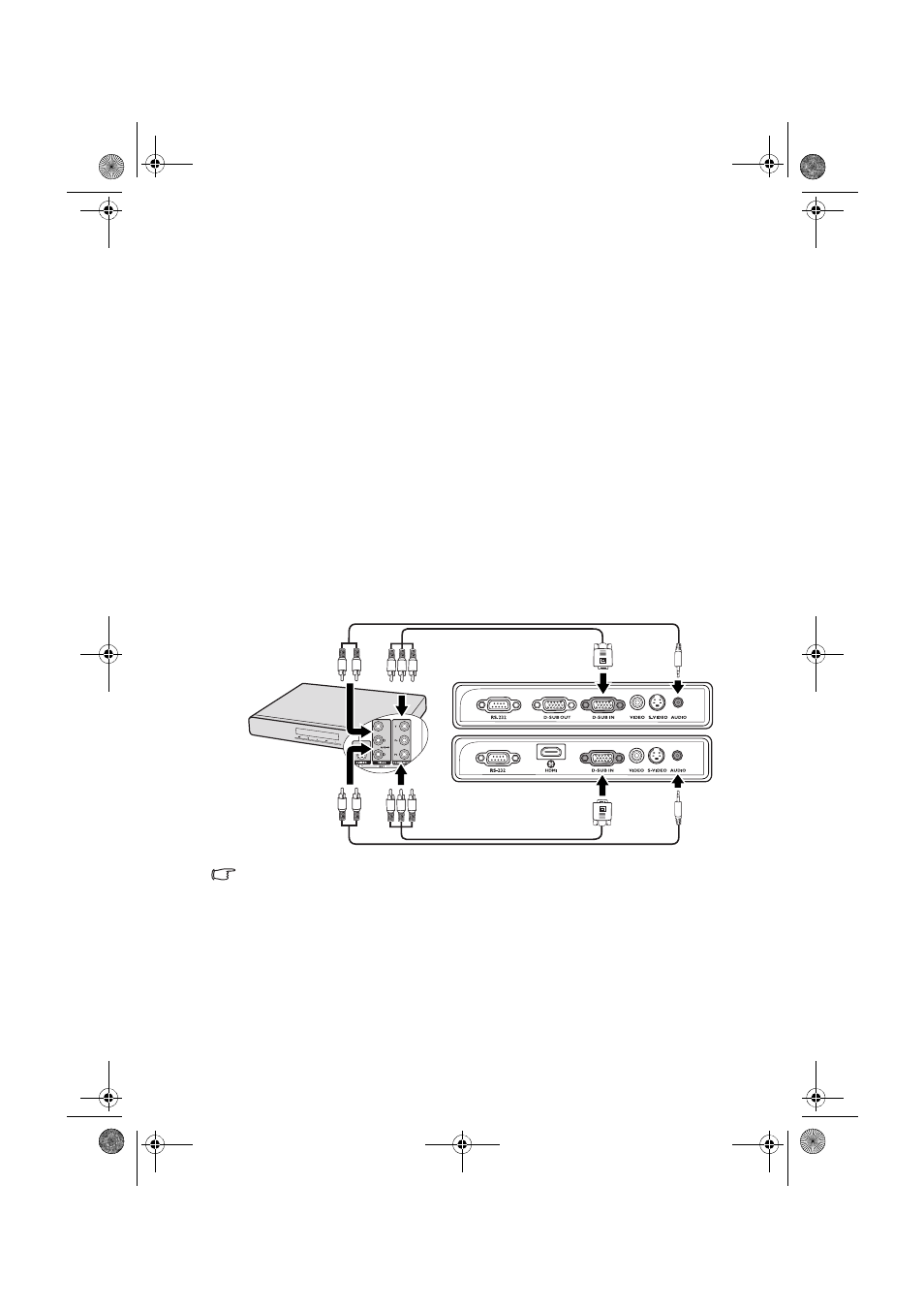

После завершения подключения система должна иметь следующий вид:
• Проектор воспроизводит только монофонический звук даже при подключении
стереофонического сигнала. См.
"Подключение аудиосигнала" на стр. 19 .
• Если выбранный видеосигнал не отображается несмотря на то, что проектор
включен и источник видеосигнала выбран правильно, убедитесь, что
видеоустройство включено и нормально работает. Кроме того, проверьте
правильность подключения кабелей видеосигнала.
MP522 ST
MP512 ST
Устройство
аудио/видео
Переходной кабель
Component Video—VGA
(D-Sub)
Аудиока
бель
Переходной кабель Component
Video—VGA (D-Sub)
Аудиока
бель
