15

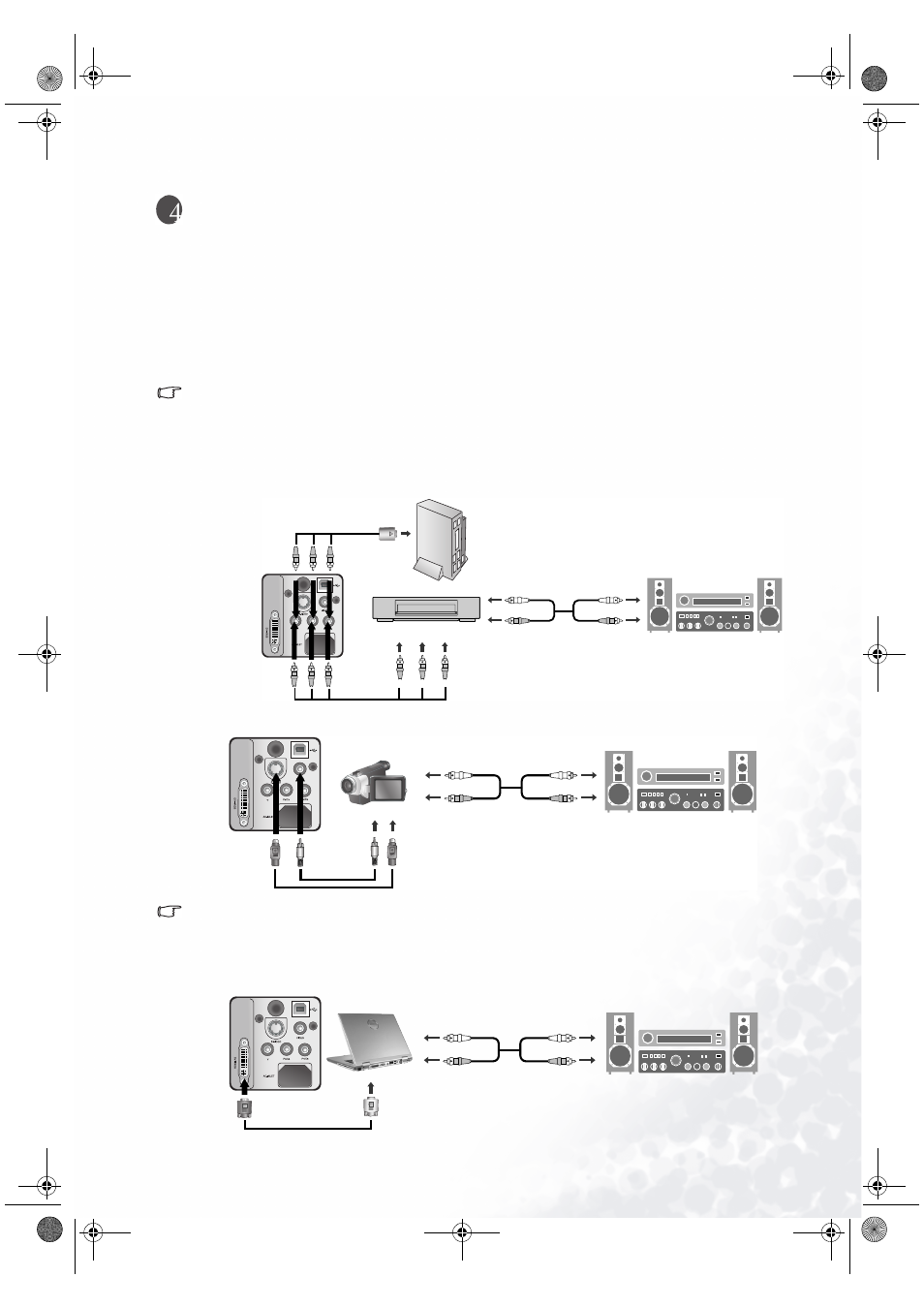

Подключение различного оборудования
Подключение различного оборудования
При подключении к проектору источника сигнала соблюдайте следующие правила:
1.
Перед подключением выключите все оборудование.
2.
Для каждого источника сигнала используйте надлежащий кабель.
3.
Кабели должны быть плотно вставлены в разъемы.
4.
Источники аудиосигнала подключите к внешним акустическим системам. Данный проектор
не оснащен акустической системой.
В представленных ниже видах подключений используется ряд кабелей, которые не входят в
стандартную комплектацию. Для покупки этих кабелей обращайтесь по месту приобретения
проектора или в магазины электроники.
Подключение источников видеосигнала
Подключение устройств с компонентным видеосигналом
Подключение устройств с видеосигналом и S-видео
Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видеоизображения не производится, проверьте включение и исправность
источника сигнала. Кроме того, проверьте правильность подключения кабелей видеосигнала.
Подключение компьютера
Кабель компонентного видеосигнала
(дополнительная принадлежность)
От разъемов
аудиовыхода
К разъемам
аудиовхода
Аудио/видео оборудование
Игровая приставка
Кабель компонентного видеосигнала
(дополнительная принадлежность)
От разъемов
аудиовыхода
К разъемам
аудиовхода
Кабель
композит.
видеосигн.
Кабель S-Video
Устройство с видеосигналом или S-видео
От разъемов
аудиовыхода
К разъемам
аудиовхода
Кабель VGA-DVI
