Установка проектора
Выбор размера проецируемого изображения
На размер проецируемого изображения влияет расстояние от объектива проектора до экрана, настройка
увеличения и формат видеосигнала. Для определения оптимального расположения проектора BenQ
предусмотрено использование отдельных таблиц размеров для формата 16:9 и 4:3.
1. Определите формат своего экрана - 16:9 или 4:3?
2. Выберите нужный Размер экрана из приведенной ниже таблицы размеров для масштаба 16:9 или
4:3 в соответствии со своим типом экрана. Установите проектор на расстоянии от экрана между
приведенными в таблице значениями Мин. и Макс. Расстояния проецирования.
3. Определите точную высоту расположения проектора.
Например, при использовании экрана формата 16:9 с диагональю 80 дюймов проектор должен
располагаться на расстоянии 2.76 м - 3.39 м от экрана. Тогда точная высота расположения проектора
составит 33 - 34 см вверх или вниз от экрана относительно центра объектива

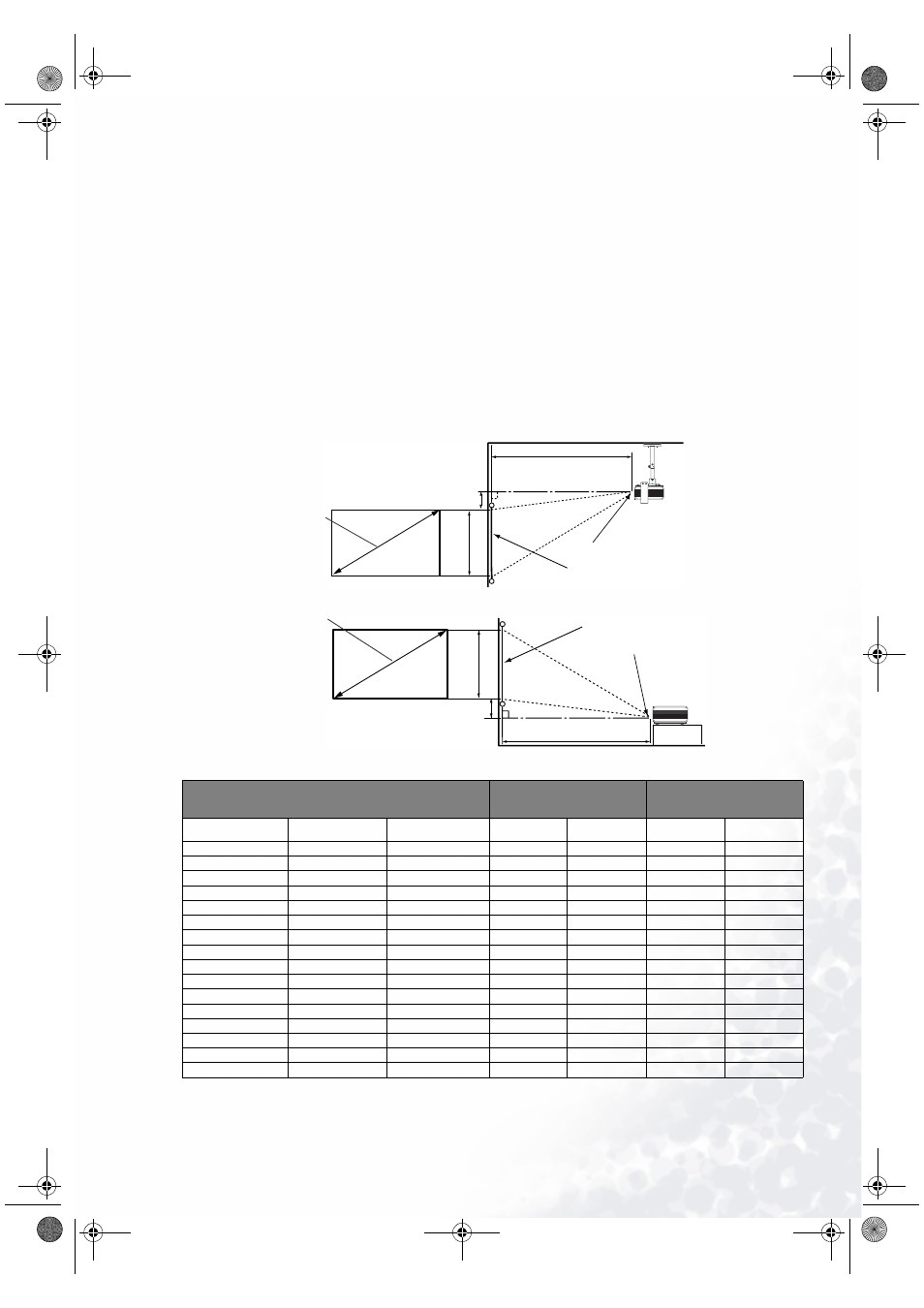

Установка под потолком для экрана формата 16:9
Установка на столе для экрана формата 16:9
Таблица размеров для экрана формата 16:9 (широкоэкранный)
Из таблицы видно, что объектив проектора может находиться на расстоянии 1.73 - 8.47 м от экрана, при этом
размер проецируемого изображения может составлять от 1.11 x 0.62 м до полноэкранного 4.43 x 2.49 м.
Расстояние
проецирования
Потолок
Центр объектива
Экран
Выс
от
а
Смещение
Размер экрана
Стол
Центр объектива
Экран
Расстояние проецирования
Вы
со
та
Смещение
Размер экрана
Размер экрана
Расстояние
проецирования
Смещение по
высоте
Тип(дюймы)
Высота(см)
Ширина(см)
Мин.(см)
Макс.(см)
Макс.(см)
Мин.(см)
50
62
111
173
212
21
20
60
75
133
207
254
25
25
70
87
155
242
297
29
29
80
100
177
276
339
34
33
90
112
199
311
381
38
37
100
125
221
345
424
42
41
110
137
244
380
466
46
45
120
149
266
414
508
50
49
130
162
288
449
551
55
53
140
174
310
483
593
59
57
150
187
332
518
636
63
61
160
199
354
553
678
67
65
170
212
376
587
720
71
70
180
224
398
621
763
76
74
190
237
421
656
805
80
78
200
249
443
691
847
84
82
