Порядок подключения
23
Подключение источника видеосигнала, оснащенного
компонентным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала,
оснащенному компонентным видеовыходом:
1.
Подключите переходной кабель "компонентное видео / VGA (D-Sub)" одним концом (с
тремя разъемами RCA) к компонентному видеовыходу источника видеосигнала.
Штекеры подключаются к гнездам в соответствии с цветовой маркировкой: зеленый
штекер – в зеленое гнездо, синий – в синее, красный – в красное.
2.
Подключите другой конец переходного кабеля "компонентное видео / VGA (D-Sub)"
(
с разъемом D-Sub) к гнезду D-SUB/COMP IN проектора.
3.
Если вы хотите воспользоваться комбинированным монофоническим динамиком
проектора, выберите соответствующий аудиокабель и подсоедините один его конец к
гнезду аудиовыхода на компьютере, а другой конец к гнезду аудиовхода на проекторе.

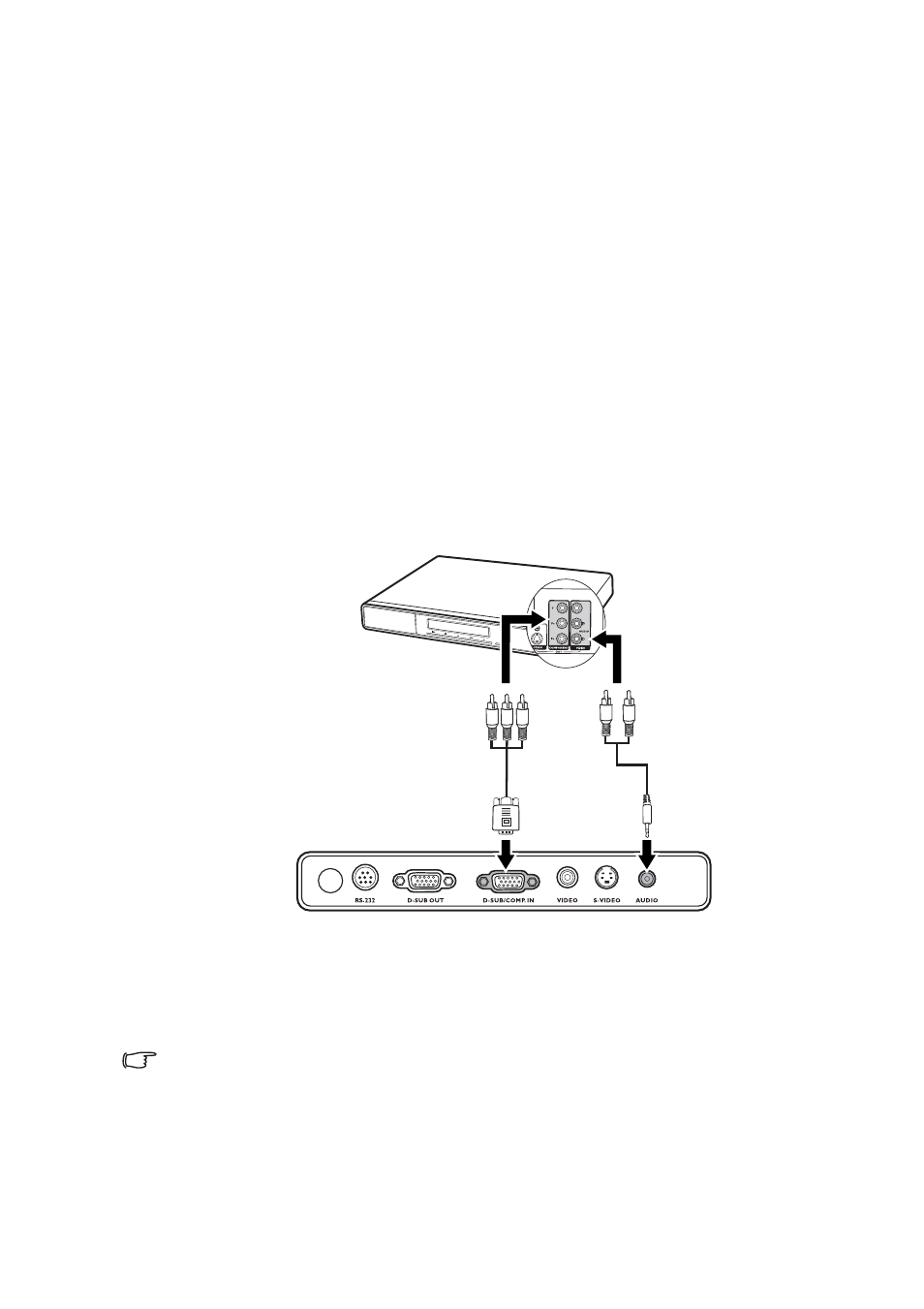

После завершения подключения система должна выглядеть следующим образом:
При подключении проектора к ТВ-тюнеру высокого разрешения (HDTV)
поддерживаются следующие стандарты:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала
.
Подробнее см
.
раздел
•
Компонентный видеовход является единственным видеовходом
,
поддерживающим
воспроизведение видео в формате
16:9.
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не происходит
,
проверьте
включение и исправность источника сигнала
.
Кроме того
,
проверьте правильность
подключения кабелей видеосигнала
.
•
480i
•
480p
•
576i
•
576p
•
720p (50/ 60
Гц)
•
1080i (50/ 60
Гц)
Аудиокабели
Устройство
аудио
/
видео
Переходной кабель
"
компонентный
видеовход
/ VGA
(D-sub)"
