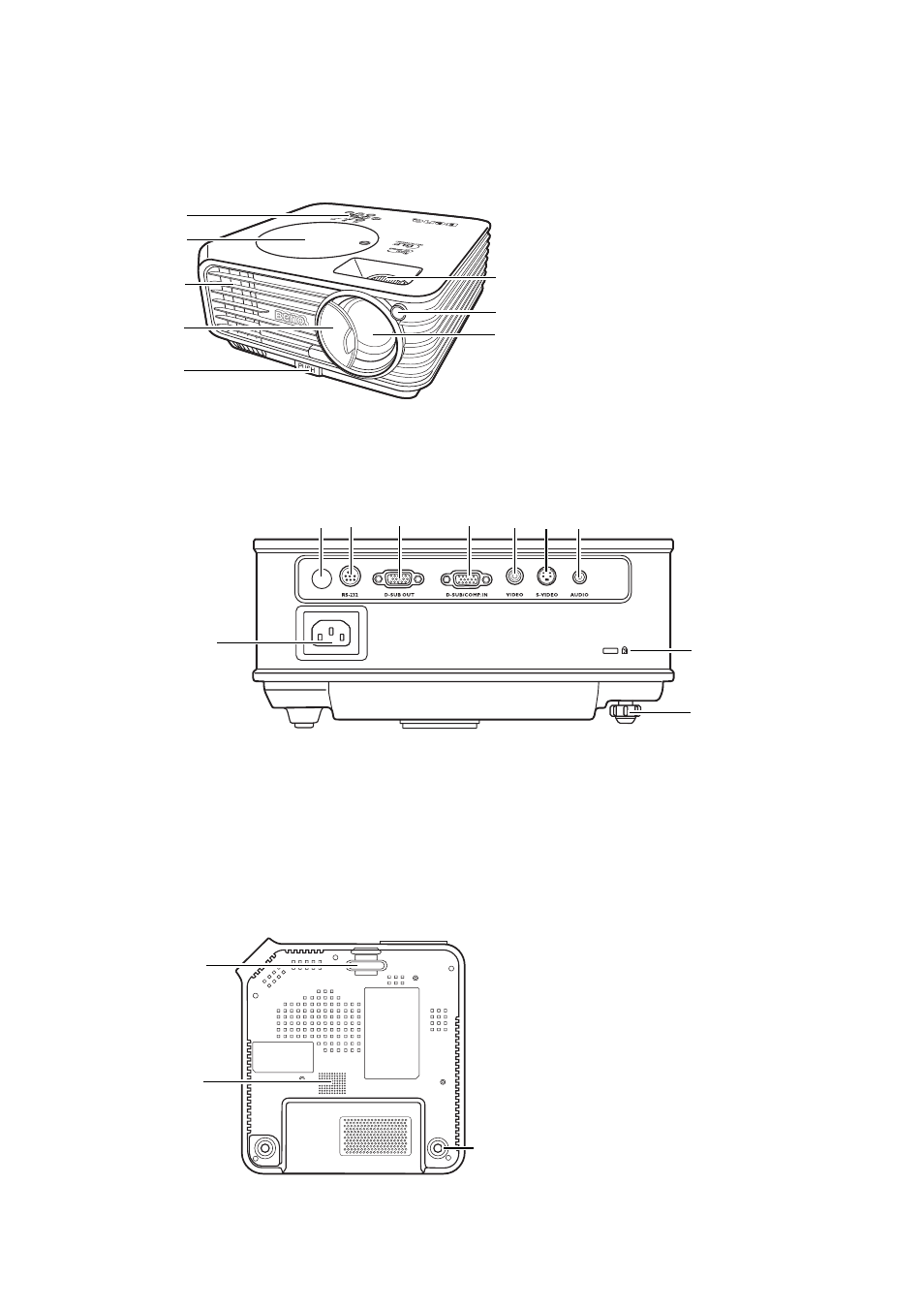

Внешний вид проектора
Вид спереди / сверху
Вид сзади
Подробнее см.
Порядок подключения" на стр. 20
.
Вид снизу
1.
Внешняя панель управления
(
Подробнее см.
.)
2.
Крышка лампы
3.
Вентиляционное отверстие (выпуск
нагретого воздуха)
4.
Крышка объектива
5.
Кнопка быстро выпускающегося
регулятора
6.
Регулятор фокуса и масштаба
7.
Передний инфракрасный датчик ДУ
8.
Проекционный объектив
1
2
3
4
5
6
7
8
9.
Гнездо шнура питания
10.
Задний инфракрасный датчик ДУ
11.
Гнездо RS232
12.
Гнездо выходного сигнала RGB
13.
Гнездо входного сигнала RGB (ПК) /
компонентный видеовход (YPbPr/
YCbCr)
14.
Вход сигнала Video
15.
Вход S-Video
16.
Гнездо аудио
17.
Разъем для замка Kensington (защита от
кражи)
18.
Задняя ножка регулятора
11
12
13
14 15 16
17
9
10
18
19.
Быстро выпускающийся регулятор
20.
Решетка динамика
21.
Задняя ножка регулятора
20
21
19
