2. Установка
BenQ PE8700 Руководство пользователя
11

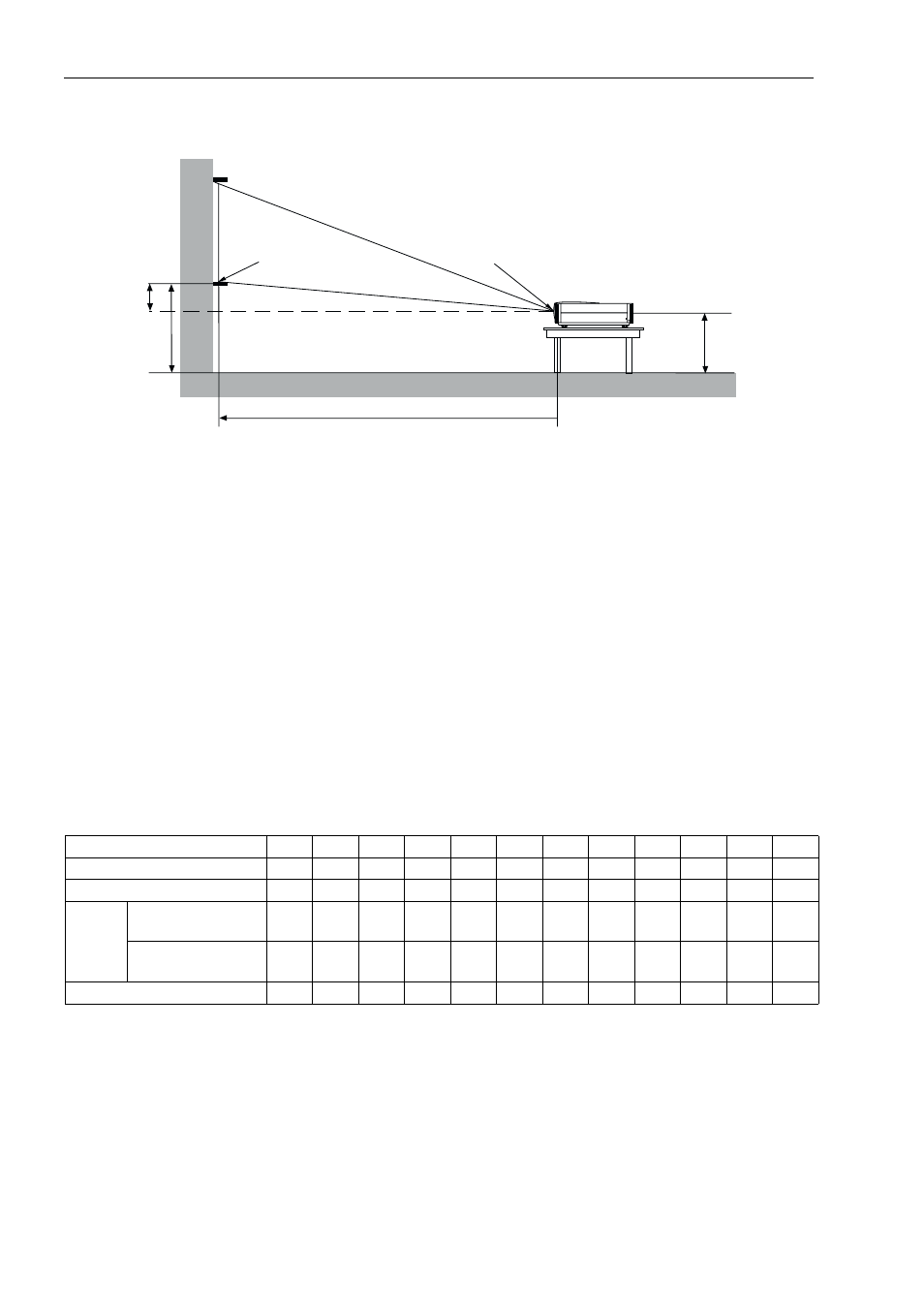

Установка на поверхности
Расстояние: Расстояние между объективом проектора и экраном.
Высота :
Расстояние от пола до нижнего края экрана.
Смещение: Разница по высоте между центром объектива проектора и нижнем краем проецируемого
изображения при масштабе телеэкрана (проектор должен быть установлен в
горизонтальном положении).
1.
Выберите нужную ширину экрана из таблицы ниже, установив проектор от экрана между
соответствующим Минимальным и Максимальным расстоянием (минимальное расстояние = 1,36 x
Ширину экрана, Максимальное расстояние = 1,66 x Ширину экрана).
2.
Выполните подстройку размера проецируемого изображения с помощью колец масштабирования и
фокусировки.
3.
Выберите точную высоту для центра экрана.
4.
Для получения желаемого экрана и во избежание трапецеидального искажения установите
проектор на столе на нужной высоте (Высота - Смещение).
5.
Можно также использовать регуляторы положения для подстройки наклона проектора, а затем
использовать функцию исправления трапецеидального искажения.
16 : 9 (режим 720P) (дюймы)
Центр объектива
Расстояние
Стена
Нижний край экрана
Ширина экрана (Ш)
40,0
60,0
80,0
90,0
100,0 110,0 120,0 130,0 140,0 160,0 180,0 200,0
Высота экрана (В)
22,5
33,8
45,0
50,6
56,3
61,9
67,5
73,1
78,8
90,0
101,3 112,5
Диагональ экрана (Д)
45,9
68,9
91,8
103,3 114,8 126,2 137,7 149,2 160,7 183,6 206,6 229,5
Расстоя
ние
Минимальное
(Ш *1,36)
54,4
81,6
108,8 122,4 136,0 149,6 163,2 176,8 190,4 217,6 244,8 272,0
Максимальное
(Ш *1,66)
66,4
99,6
132,8 149,4 166,0 182,6 199,2 215,8 232,4 265,6 298,8 332,0
Смещение (В *1,44) (мм)
32,4
48,6
64,8
72,9
81,0
89,1
97,2
105,3 113,4 129,6 145,8 162,0
Высота
Пол
Смещение
Высота - Смещение
