2. Установка
BenQ PE8700 Руководство пользователя
10

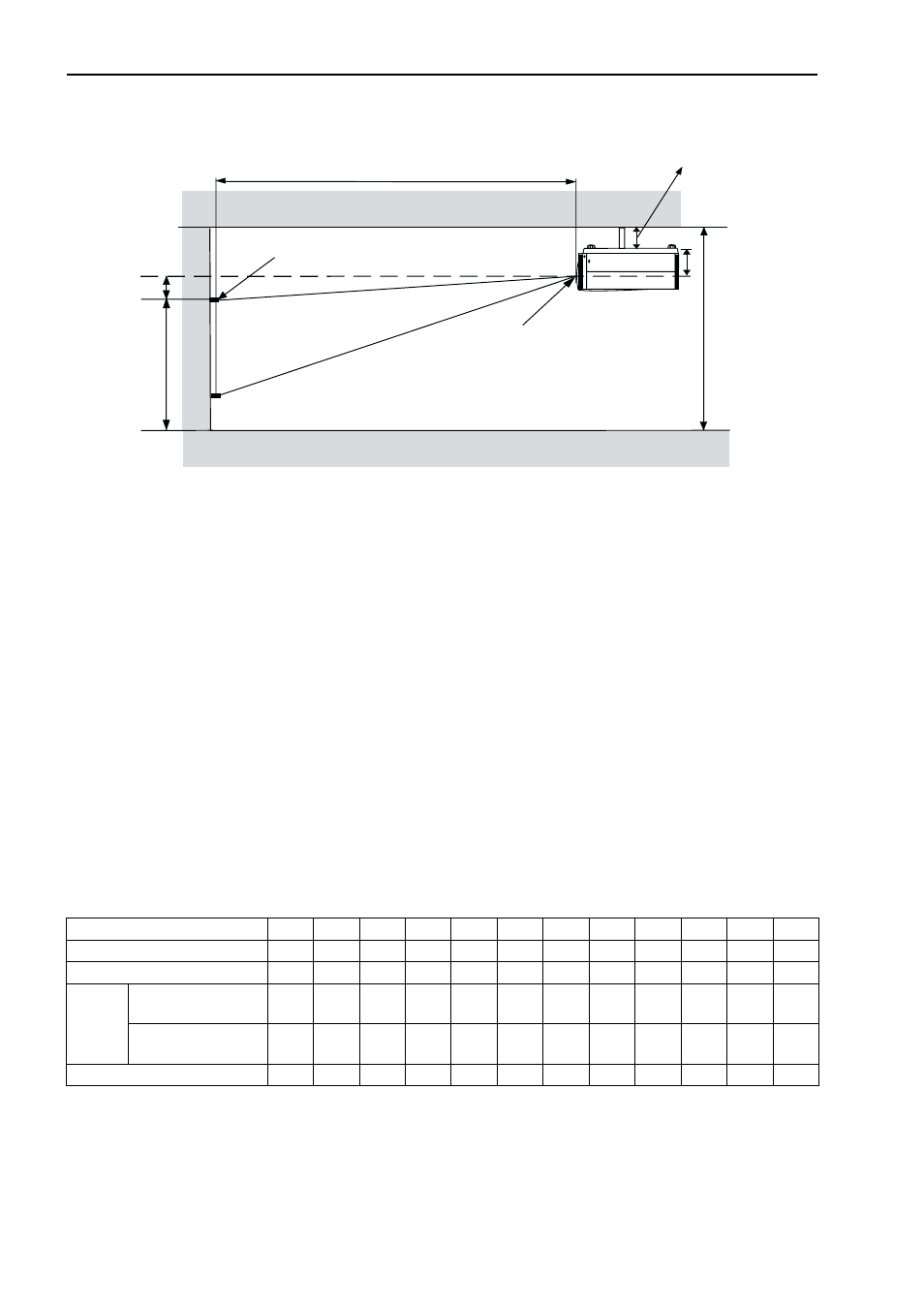

Установка под потолком
Расстояние: Расстояние между объективом проектора и экраном.
Высота 1: Расстояние от пола до верхнего края экрана.
Крыша: Расстояние от пола до потолка.
Высота 2: Расстояние по вертикали от днища проектора до центра объектива (70,64 мм).
Смещение: Разница по высоте между центром объектива проектора и верхнем краем проецируемого
изображения при широком масштабе (проектор должен быть установлен в
горизонтальном положении).
1. Выберите нужную ширину экрана из таблицы, указанной ниже, установив проектор от экрана между
соответствующим Минимальным и Максимальным расстоянием. (Минимальное расстояние = 1,36 x
Ширину экрана, Максимальное расстояние = 1,66 x Ширину экрана)
2. Выполните подстройку размера проецируемого изображения с помощью колец масштабирования и
фокусировки на объективе проектора.
3. Выберите точную высоту для центра экрана.
4. Прикрепите аппарат к держателю под потолком, соблюдая нужные расстояния (Крыша - Высота 1 -
Смещение - Высота 2) для получения желаемого экрана и во избежание трапецеидального
искажения.
5. Можно также использовать регуляторы положения для подстройки наклона проектора, а затем
использовать функцию исправления трапецеидального искажения.
16 : 9 (режим 720P) (дюймы)
Расстояние Крыша - Высота 1 - Смещение -Высота 2
Центр объектива
Потолок
Верхняя часть экрана
Высота 1
Высота 2
Ширина экрана (Ш)
40,0 60,0 80,0 90,0 100,0 110,0 120,0 130,0 140,0 160,0 180,0 200,0
Высота экрана (В) 22,5 33,8 45,0 50,6 56,3 61,9 67,5 73,1 78,8 90,0 101,3 112,5
Диагональ экрана (Д) 45,9 68,9 91,8 103,3 114,8 126,2 137,7 149,2 160,7 183,6 206,6 229,5
Расстоя
ние
Минимальное
(Ш *1,36)
54,4 81,6 108,8 122,4 136,0 149,6 163,2 176,8 190,4 217,6 244,8 272,0
Максимальное
(Ш *1,66)
66,4 99,6 132,8 149,4 166,0 182,6 199,2 215,8 232,4 265,6 298,8 332,0
Смещение (В *1,44) (мм) 32,4 48,6 64,8 72,9 81,0 89,1 97,2 105,3 113,4 129,6 145,8 162,0
Крыша
Смещение
