Введение 9

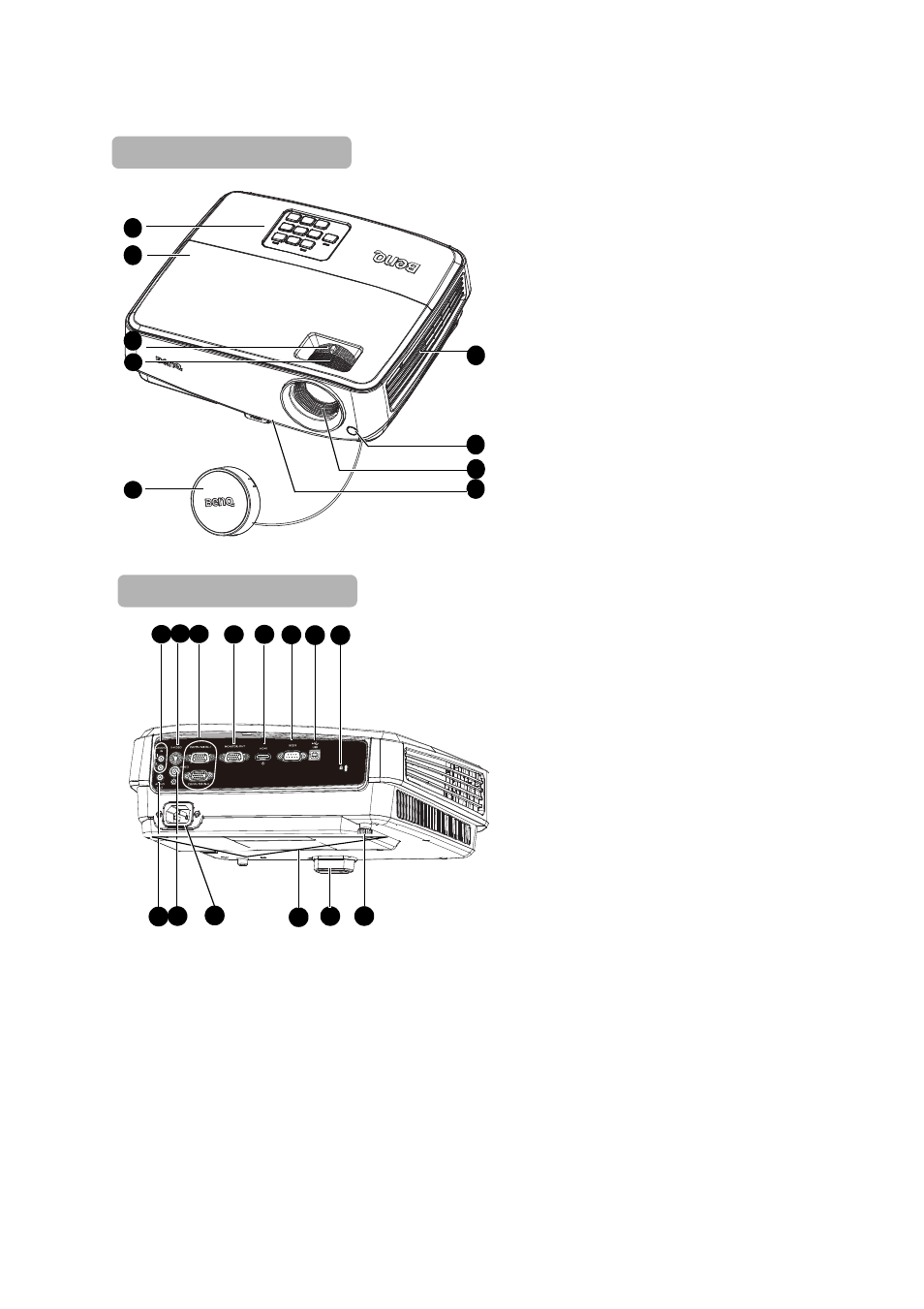

Внешний вид проектора
1.
Внешняя панель управления
(подробные сведения см. в
разделе
)
2.
Крышка лампы
3.
Регулятор масштаба
4.
Регулятор фокуса
5.
Крышка объектива
6.
Вентиляционное отверстие
(выпуск нагретого воздуха)
7.
Передний ИК-датчик
дистанционного управления
8.
Объектив проектора
9.
Кнопка быстрого выдвижения
ножки
10. Гнездо аудиовхода
11. Гнездо видеовхода S-Video.
12. Гнездо входного сигнала RGB
(ПК)/компонентного
видеосигнала (YPbPr/YCbCr)
13. Гнездо выходного сигнала
RGB
14. Входной разъем HDMI (в
моделях MS517/MX518/
MW519)
15. Порт управления RS-232
16. Гнездо USB-входа
17. Разъем для замка Kensington
(защита от кражи)
18. Гнездо аудиовыхода
19. Гнездо видеовхода
20. Гнездо шнура питания
21. Отверстия для крепления на
потолке
22. Задняя регулировочная ножка
Вид спереди/сверху
8
7
6
9
5
Вид снизу/сбоку
13
10
12
14
19
18
9
22
15 16
11
22
20
17
