Выбор размера проецируемого
изображения

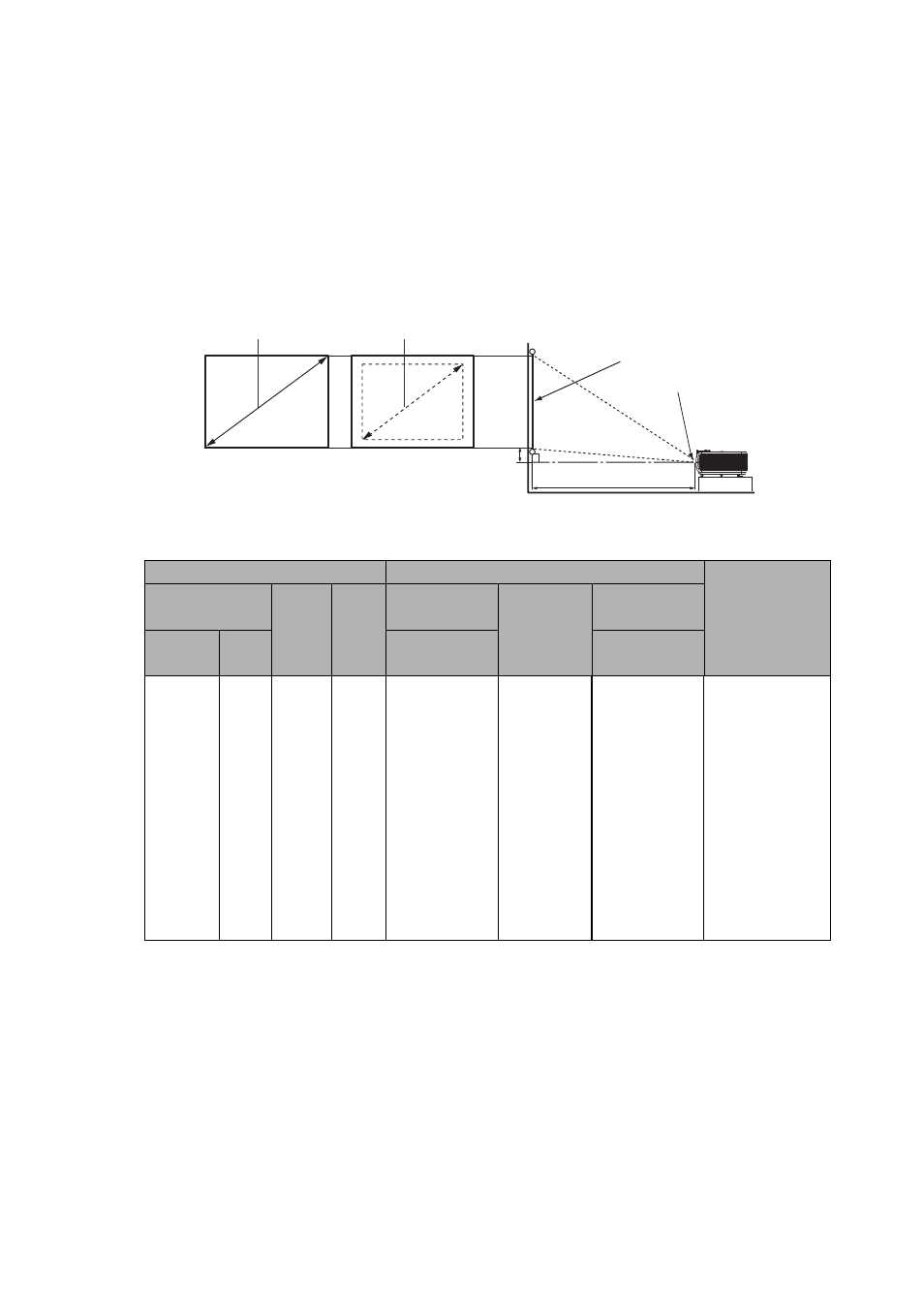

Размер проецируемого изображения зависит от расстояния между
объективом проектора и экраном, выбранного увеличения и формата
видеосигнала.
Размеры проецирования
Для расчета нужного положения центра объектива данного проектора см.
"Габаритные размеры" на стр. 69
.
MS517/MX518/MS517F/MX518F
Соотношение сторон экрана и формат проецируемого изображения 4:3
Например, при использовании экрана с диагональю 120 дюймов (3048 мм)
среднее расстояние проецирования будет составлять 5 040 мм с
вертикальным смещением в 274 мм.
Если измеренное расстояние проецирования составляет 5 м (5000 мм), то
"Проекционное расстояние (мм)"
мм. В строке указано, что потребуется экран с диагональю около 3 м (120
дюймов).
Макс. масштаб
Мин. масштаб
Проекционое расстояние
Центр объектива
Экран
Вертикальное
смещение
Диагональ
Диагональ
Ш
Ш
В
В
Размер экрана
Проекционное расстояние (мм) Вертикальное
смещение
(мм)
Диагональ
Ш
(мм)
В
(мм)
Мин.
расстояние
Среднее
значение
Макс.
расстояние
дюймы мм
(макс.
масштаб)
(мин.
масштаб)
30
762
610
457
1200
1260
1320
69
40
1016
813
610
1600
1680
1760
91
50
1270 1016
762
2000
2100
2200
114
60
1524 1219
914
2400
2520
2640
137
80
2032 1626 1219
3200
3360
3520
183
100
2540 2032 1524
4000
4200
4400
229
120
3048 2438 1829
4800
5040
5280
274
150
3810 3048 2286
6000
6300
6600
343
200
5080 4064 3048
8000
8400
8800
457
220
5588 4470 3353
8800
9240
9680
503
250
6350 5080 3810
10000
10500
11000
572
300
7620 6096 4572
12000
12600
13200
686
