Введение 10

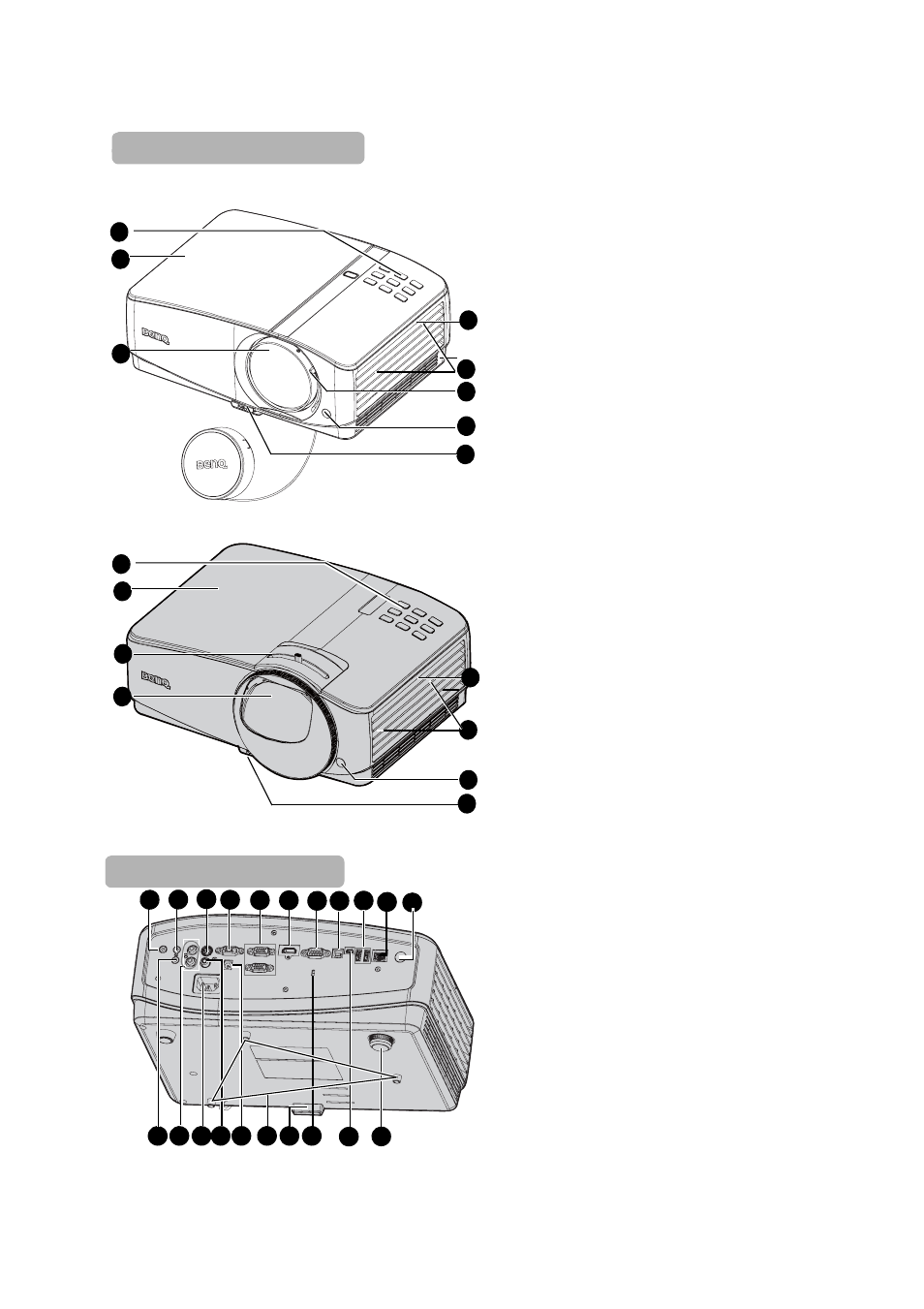

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см
"Проектор" на
стр. 11 .)
2. Крышка лампы
3. Рычаг регулировки фокуса
4. Объектив проектора
5. Вентиляционное отверстие
(выпуск нагретого воздуха)
6. Динамики
7. Инфракрасный датчик ДУ на
передней панели
8. Кнопка быстро выдвигающегося
регулятора
9. Гнездо аудиовыхода
10. Гнездо аудиовхода
11.
Гнездо видеовхода S-Video.
12. Гнездо выходного сигнала RGB
13. Гнездо входного сигнала RGB
(ПК)/компонентного
видеосигнала (YPbPr/YCbCr)
14. Гнездо входа HDMI
15. Порт управления RS-232
16. Гнездо USB типа B
17. Гнездо USB типа А
18. Гнездо входного сигнала по
локальной сети (RJ45)
19. Инфракрасный датчик ДУ на
задней панели
20. Задняя регулировочная ножка
21. Гнездо USB типа mini-B
22. Разъем для замка Kensington
(защита от кражи)
23. Отверстия для крепления на
потолке
24. Выходной разъем 12 В
постоянного тока. Используется
для активации внешних
устройств, например, для
управления экраном или
освещением. За сведениями о
подключении таких устройств
обращайтесь к поставщику.
25. Гнездо видеовхода
26. Гнездо шнура питания
переменного тока
27. Гнездо аудиовхода (Л/П)
28. Гнездо входа микрофона
Вид спереди/сверху
(MP780 ST+)
7
3
1
2
4
5
8
6
Вид сзади/снизу
17 12 13 19 16 15 14 18
8 25 26 27 28 20
11 10
24
9
22 21 23
(MW860USTi)
8
7
1
2
4
3
5
6
