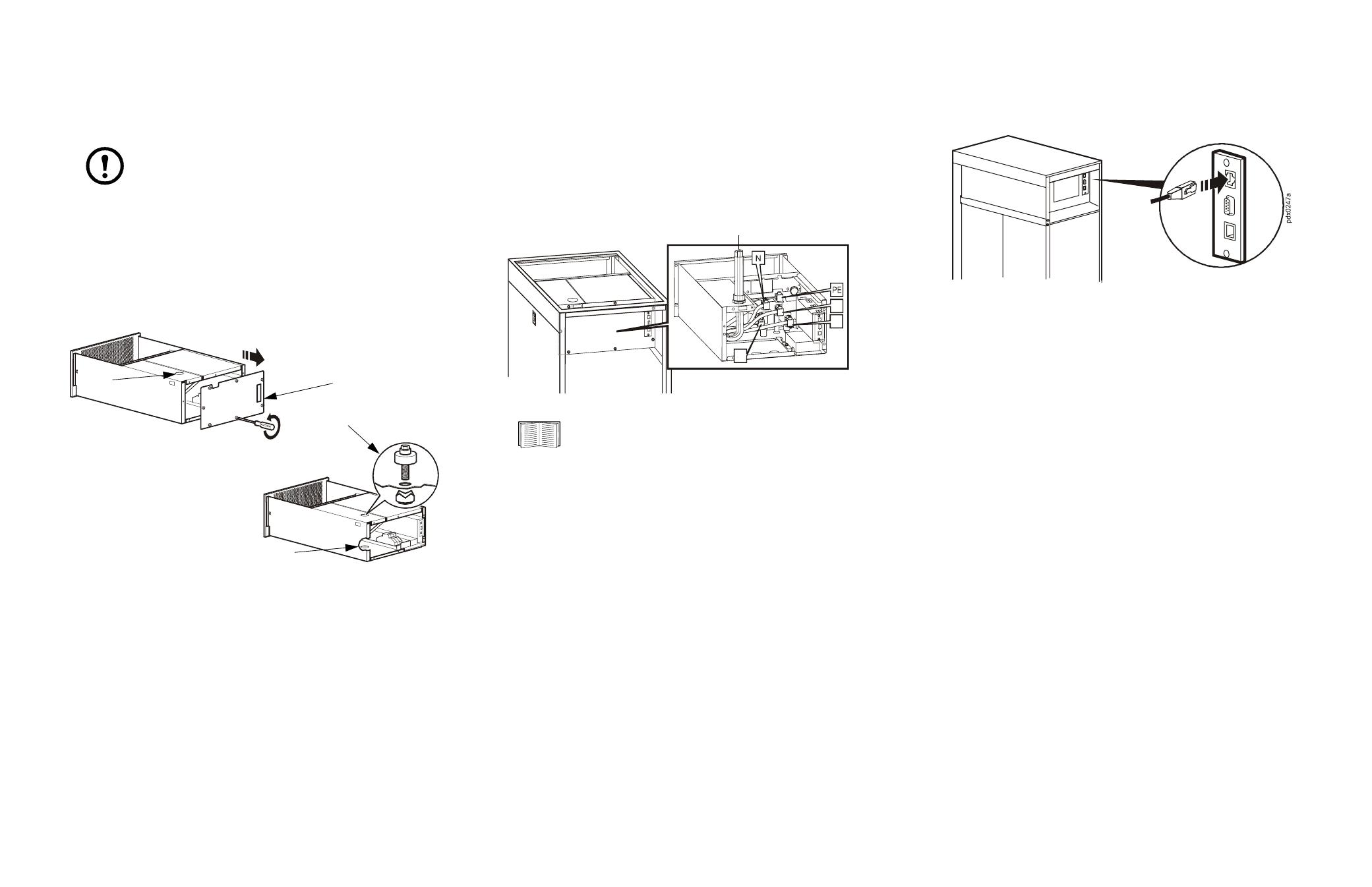

Входные кабели
Расширьте отверстие с заглушкой для
изоляционной трубы большего размера
Примечание. В зависимости от требований к установке
может потребоваться расширить паз в верхней (или нижней)
части крышки.
Если размер изоляционной трубы для установки превышает
размер отверстия с заглушкой для доступа изоляционной трубы,
необходимо расширить отверстие.
Ослабьте семь винтов и снимите заднюю панель.
С помощью электрического пробойника расширьте отверстие
до необходимого размера.
Если питание подается через нижнюю часть стойки, расширьте
отверстие с заглушкой в нижней части блока.
Установка входных кабелей
Ослабьте семь винтов и снимите заднюю панель для доступа
к зажимным клеммам (при необходимости верхняя и нижняя
крышки могут быть сняты для облегчения доступа).
Подсоедините кабели защитного заземления/массы (PE/G),
нейтральный кабель (N) и линейные кабели (L1, L2 и L3)
к соответствующим зажимным клеммам и изоляционным трубам.
Повторно установите все ранее снятые панели.
Информацию по установке модулей распределения
питания APC см. в брошюре "Установка модулей
распределения питания".
Коммуникационные кабели
Подсоедините один конец коммуникационного кабеля к порту
в задней части блока, а другой конец — к локальной сети.
pd
x0
36
3a
pd
x0
36
5a
L3
L1
L2
Изоляционные трубы
