Установка
Модульный блок распределения питания,
монтируемый в стойку
ВАЖНЫЕ ИНСТРУКЦИИ
ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ
В данном руководстве содержатся важные инструкции для модульного
блока распределения питания, монтируемого в стойку, которых
следует придерживаться при установке и техническом обслуживании
этого блока.
Безопасность обслуживания
Тяжелый груз. Во избежание риска получения травмы
спины установку блока распределения питания в стойку
должны выполнять не менее двух человек.
Электробезопасность
Предупреждение. Для уменьшения риска поражения
электрическим током или получения травмы отключите
все источники питания перед обслуживанием.
Примечание. Установка блока должна выполняться
в соответствии с государственными и канадскими
электротехническими правилами, а также в соответствии
с региональными нормативными документами, если
таковые имеются.
Примечание. Во избежание образования
электрической дуги при извлечении модуля
распределения питания APC из блока
распределения питания установите переключатели
всех модулей в положение OFF (ВЫКЛ.).
Не извлекайте модули под нагрузкой.
Перечень деталей
Полное отключение питания
 Установите переключатели всех модулей распределения
питания APC в положение OFF .
 Установите автоматический переключатель электросети
в положение OFF .
 Если устройство работает от ИБП, установите переключатель
питания ИБП и его автоматический переключатель питания
данного изделия в положение OFF .
 Отсоедините входные кабели от электросети или ИБП.
Установка

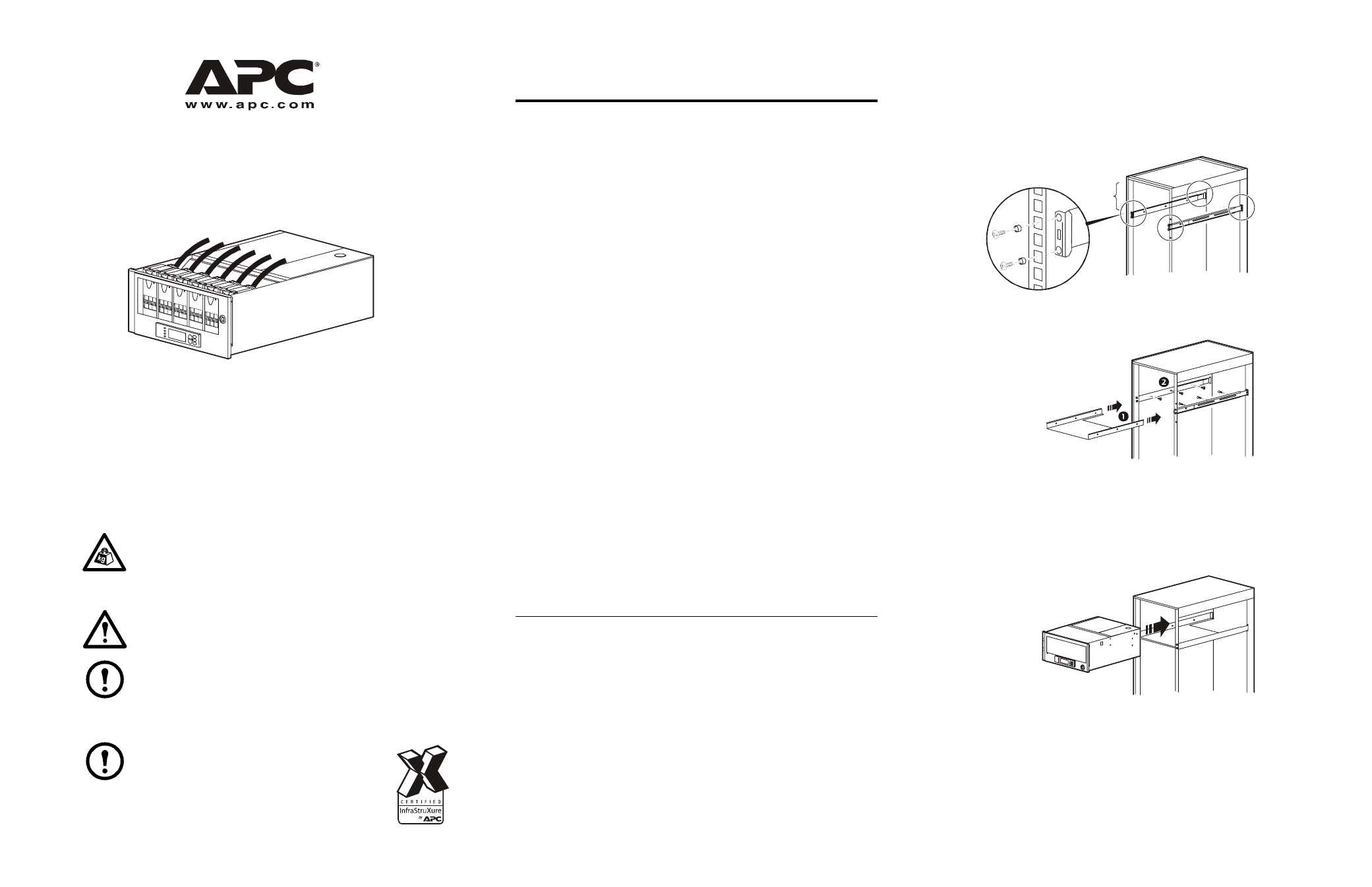

Установка модуля распределения питания
 Установите монтажные балки в шкаф, используя входящие
в комплект винты. Для блока распределения питания необходимо
пространство форм-фактора 5U в верхней части шкафа.
 Установите опорный лоток на монтажные балки и закрепите его
входящими в комплект винтами.
 Установите блок распределения питания на опорном лотке
и прикрепите его к передним опорам шкафа с помощью
входящих в комплект винтов.
 Установите крепление к кронштейну на направляющие
стержни на боковой стенке блока распределения питания
и прикрепите его к задним опорам шкафа с помощью
входящих в комплект винтов.
Компонент Артикул Количество
Модульный блок распределения
питания мощностью 138 кВт
на 200 А, 400 В с 18 полюсами,
форм-фактор 5U 0G-PDPM138H-5U
и
0G-PDPM72F-5U 1
Комплект печатных материалов
для блока распределения питания,
монтируемого в стойку 0L 1532 1
Комплект наклеек для блока
распределения питания,
монтируемого в стойку 0M-8909
Черные стационарные
направляющие балки 870-8197D-028 2
Черные регулируемые
направляющие балки 870-8198D-028 2
Шасси опорного лотка для блока
распределения питания,
монтируемого в стойку 870-14067 1
Винт M6x12 с плоской головкой
и крестообразным шлицем 803-0608 6
Шестигранная гайка M6 с фланцем 803-2406A 6
Шайба M6 с черным уплотнительным
кольцом из пластика 803-0009B 14
Винт M6x16 с крестообразным шлицем 803-0616B 14
Обойма гайки M6 с переходом 14/16 803-0006A 6
Заднее крепление к кронштейну для
блока распределения питания,
монтируемого в стойку 870-14158 2
Заглушка контроллера блока
распределения питания 870-14159 1
5 U
pd
x0
24
4a

p
dx
024
0a

pd
x0
24
2a
 
