4
Подсоединение аудиопортов (AC’97 и HDA)
Имеется 10-контактный стандартный штекер Intel ® AC’ 97 и 10-контактный штекер Intel ® HDA
(аудио-разъем высокого разрешения). В зависимости от характеристик материнской платы вы
можете подсоединить к ней или разъем AC’97 или разъем HAD, но не оба одновременно.

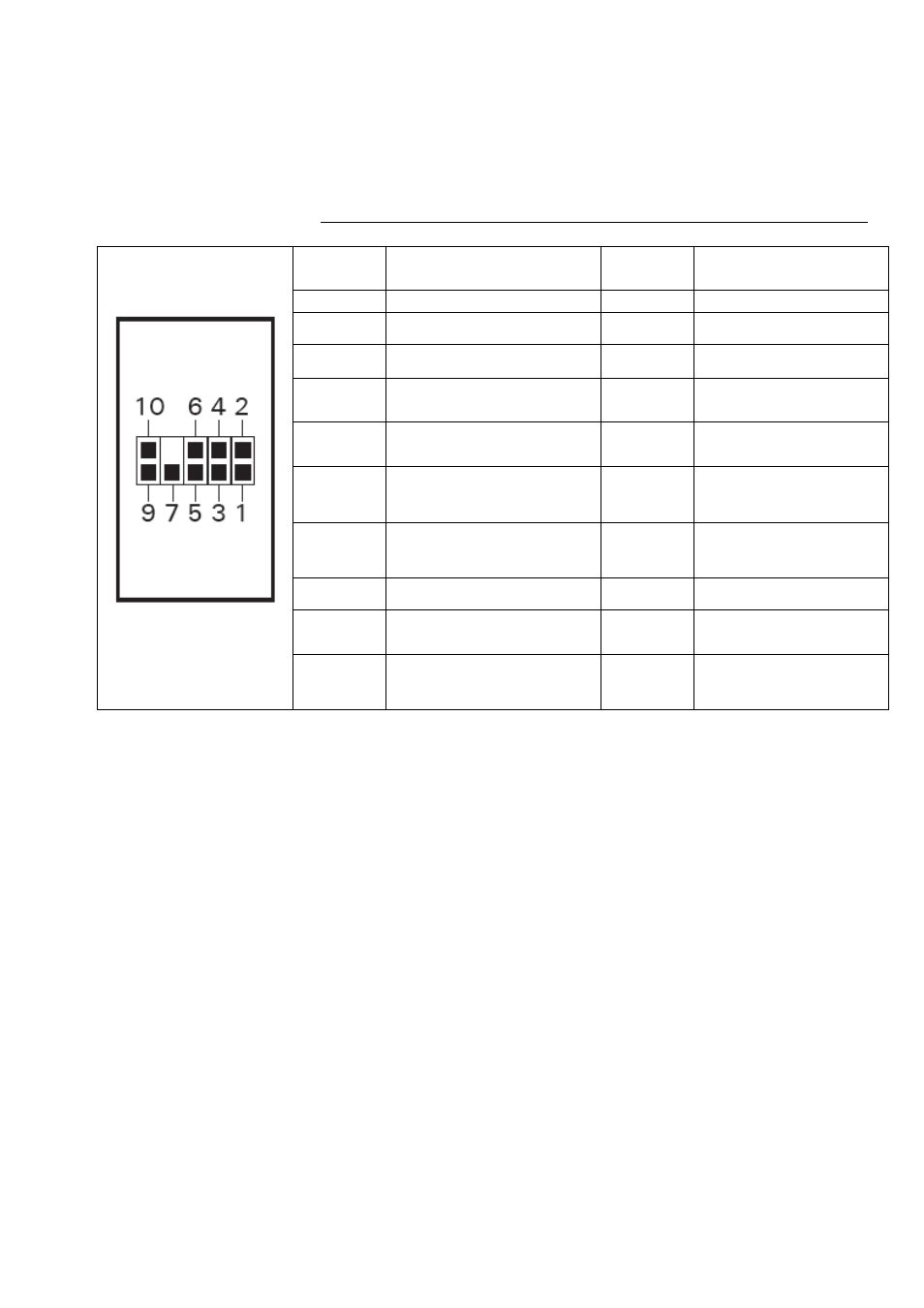

Схема расположения контактов для аудиопортов (HAD и AC’97)
Система отсеков дисководов для гибких дисков
Корпус « Twelve Hundred » поставляется с двенадцатью внешними отсеками для дисководов
5.25”на передней стороне корпуса. В соответствии с заводской установкой девяти нижним
отсекам 5.25” соответствует три дисковые корзины. Каждая дисковая корзина занимает три
идущие подряд отсека дисковода 5.25” и может вмещать три дисковода жестких дисков. Для
обеспечения максимальной гибкости, вы можете установить дисковую корзину где угодно внутри
внешних отсеков дисководов (например, вы можете не ограничиваться лишь нижними шестью
отсеками).
Среди возможных комбинаций отсека дисковода имеются следующие:
• Внешний дисковод 5.25” 3 шт. + внутренний дисковод жестких дисков 9 шт. – по умолчанию
• Внешний дисковод 5.25” 6 шт. + внутренний дисковод жестких дисков 6 шт. – при
извлечении одной корзины дисководов жестких дисков
• Внешний дисковод 5.25” 9 шт. + внутренний дисковод жестких дисков 3 шт. - при
извлечении обеих корзин дисководов жестких дисков
• Внешний дисковод 5.25” 12 шт. – при извлечении всех трех корзин дисководов жестких
дисков
Примечание: На одной из дисковых корзин уже установлена скоба промежуточного вентилятора.
Если вы захотите использовать эту дисковую корзину как канал охлаждения для графической
карты или процессора, то установите 120-миллиметровый вентилятор в эту скобу, так чтобы
воздух засасывался в корпус.
Контакт
Назначение контакта
(HD AUDIO)
Контакт
Назначение контакта
(AC’97 AUDIO)
1 Микрофон 2 – левый 1 Микрофон - вход
2 Аналоговая земля 2 Земля
3 Микрофон 2 – правый 3 Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5 Правый выход 5
Линейный выход
(правый)
6
Сигнал
автоопределения от
Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8 Ключ (нет контакта) 8 Ключ (нет контакта)
9 Левый выход 9
Линейный выход
(левый)
10
Сигнал
автоопределения от
линии 2
10
Линейный выход
(левый)
