3

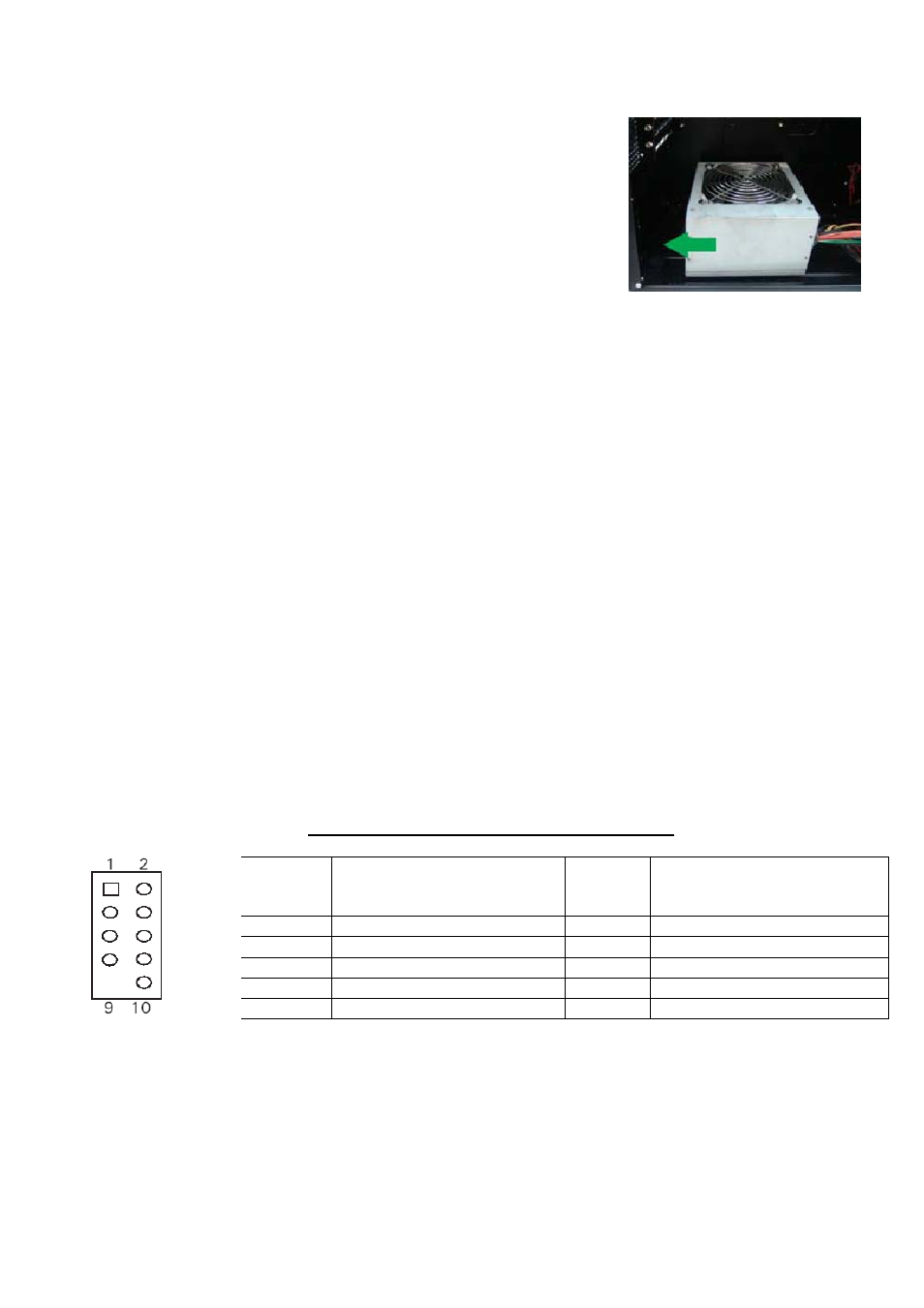

Установка блока питания
1. Поставьте корпус вертикально, поместите блок питания
на четыре силиконовые ножки, имеющиеся в нижней
части корпуса.
Примечание: Блоки питания, у которых вентиляторы
расположены внизу, нужно устанавливать в корпусе так,
чтобы вентилятор был направлен вверх. В корпусе «
Twelve
Hundred
» предусмотрены монтажные отверстия для блоков
питания со стандартными крепежными элементами,
которые в соответствии со схемой следует располагать
снизу вверх или сверху вниз.
2. Подтолкните блок питания в заднюю часть корпуса и совместите их монтажные отверстия.
3. Прилагаемыми винтами прикрепите блок питания к корпусу.
Подсоединение портов и светодиодов
Примечание: Для получения информации о специфических штыревых выходах или о
расположении разъемов на лицевой панели см. руководство к материнской плате.
1. Подсоедините переключатель перезагрузки (маркировка RESET SW) к разъему RST на
материнской
плате.
Полярность
для
переключателей
(порядок
подключения
положительных и отрицательных проводов) не имеет значения.
2. Включатель-выключатель питания (маркировка POWER SW) подсоединяется к разъему
PWR на материнской плате.
3. В данном случае разъема питания светодиода (Power LED) не имеется. Три освещаемых
корпусных вентилятора включаются, когда к компьютеру подводится питание.
4. Светодиод-индикатор активности жесткого диска (маркировка H.D.D. LED) подсоединяется
к разъему IDE. У светодиодных индикаторов цветные провода положительные (+). Чёрные
и белые провода отрицательные (-). Если при включённой системе светодиодный
индикатор не загорается, попробуйте поменять провода местами. Более подробную
информацию о подключении светодиодных индикаторов к системной плате см. в описании
системной платы
Подсоединение устройств к портам USB
Примечание: См. в руководстве к материнской плате схему расположения контактов
разъема USB. Убедитесь, что она соответствует таблице, приведенной ниже.
Схема расположения контактов разъема USB
Контакт
Наименование сигнала
Контакт
Наименование сигнала
1
Питание USB 1
2
Питание USB 2
3
Отрицательный сигнал 1
4
Отрицательный сигнал 2
5
Положительный сигнал 1
6
Положительный сигнал 2
7
Заземляющий сигнал 1
8
Заземляющий сигнал 2
9
Ключ (без соединения) 10
Пустой сигнал
Подсоединение устройств к порту eSATA
На кабеле, подсоединенном к одному из передних портов, вы найдете разъем eSATA .
Этот внутренний разъем SATA предназначен для подсоединения к стандартному
разъему SATA на материнской плате. Подсоединение этого разъема позволит таким
внешним корпусам с жесткими дисками, как Antec MX-1, работать на тех же скоростях, как
если бы жесткий диск был установлен внутри корпуса.
