4
накатной головкой на боковой панели внутри отделения и винтом с крестообразным шлицем на
правой стороне. Винты удерживают скобу в нижней части корпуса.
1. Снимите жидкокристаллический дисплей. Нужно захватить и удерживать его боковые петли, и
одновременно подтолкнуть вниз верхнюю часть скобы жидкокристаллического дисплея.
Дисплей в наклонном состоянии попадет обратно в отделение дисковода жестких дисков, и вы
легко сможете поднять его и вынуть. Будьте осторожны, не дотрагивайтесь до лицевой
стороны жидкокристаллического дисплея.
2. Выкрутите винты с накатной головкой и винт с крестообразным шлицем, удерживающие скобу
дисковода жестких дисков. Поднимите эту скобу из отделения, взявшись за ее ручку.
3. Установите ваш дисковод жестких дисков в скобу дисковода через верхние силиконовые
уплотнители с помощью специальных прилагаемых винтов. Не затягивайте винты слишком
сильно. Из-за этого уменьшится способность силиконовых уплотнителей гасить вибрацию/шум
4. Найдите 4-контактный сетевой разъем Molex или SATA, имеющийся на блоке питания, и
подсоедините его к соответствующему сетевому разъему на дисководе жестких дисков.
5. Подсоедините кабель для передачи данных к дисководу жестких дисков.
6. Верните скобу с установленным в ней дисководом жестких дисков обратно в отделение.
7. Закрепите эту скобу с помощью обоих прилагаемых винтов.
Примечание: Если вы не используете оба винта, это может привести к тому, что поскольку
крепление скобы дисковода жестких дисков выполнено неплотно, она может повредить
жидкокристаллический дисплей.
8. Выполните эту процедуру в обратном порядке для того, чтобы вставить обратно
жидкокристаллический дисплей.
Жидкокристаллический дисплей
Корпус Micro Fusion Remote 350 поставляется с жидкокристаллическим дисплеем (LCD). Этот
дисплей имеет встроенный ИК-приемник, совместимый с приложениями Microsoft MCE / Vista and
iMEDIAN HD, что позволяет работать с компьютером-медиа-центром.
Примечание: Этот жидкокристаллический дисплей является совместимым с Microsoft MCE / Vista.
Среди его основных характеристик: системная информация, медиа-информация, проверка почты
(e-mail), новости дня, городская информация (сводка погоды) и графический эквалайзер.
1. Прежде чем устанавливать какие-либо устройства, убедитесь, что блок питания выключен и
вилка отсоединена от сетевой розетки.
2. Подсоедините 3-жильный сетевой кабель от жидкокристаллического дисплея к 3-контактному
разъему на 24-контактном основном сетевом разъеме ATX блока питания. (красный,
сиреневый, черный).
Примечание: Если вы захотите заменить данный блок питания каким-либо другим,
пожалуйста, посетите Интернет-магазин компании Antec
http://www.antec.com/StoreFront.bok и
найдите деталь под номером 71017, чтобы заказать специальный 24-жильный удлинитель.
Этот удлинитель имеет дополнительную длину провода для питания дисплея.

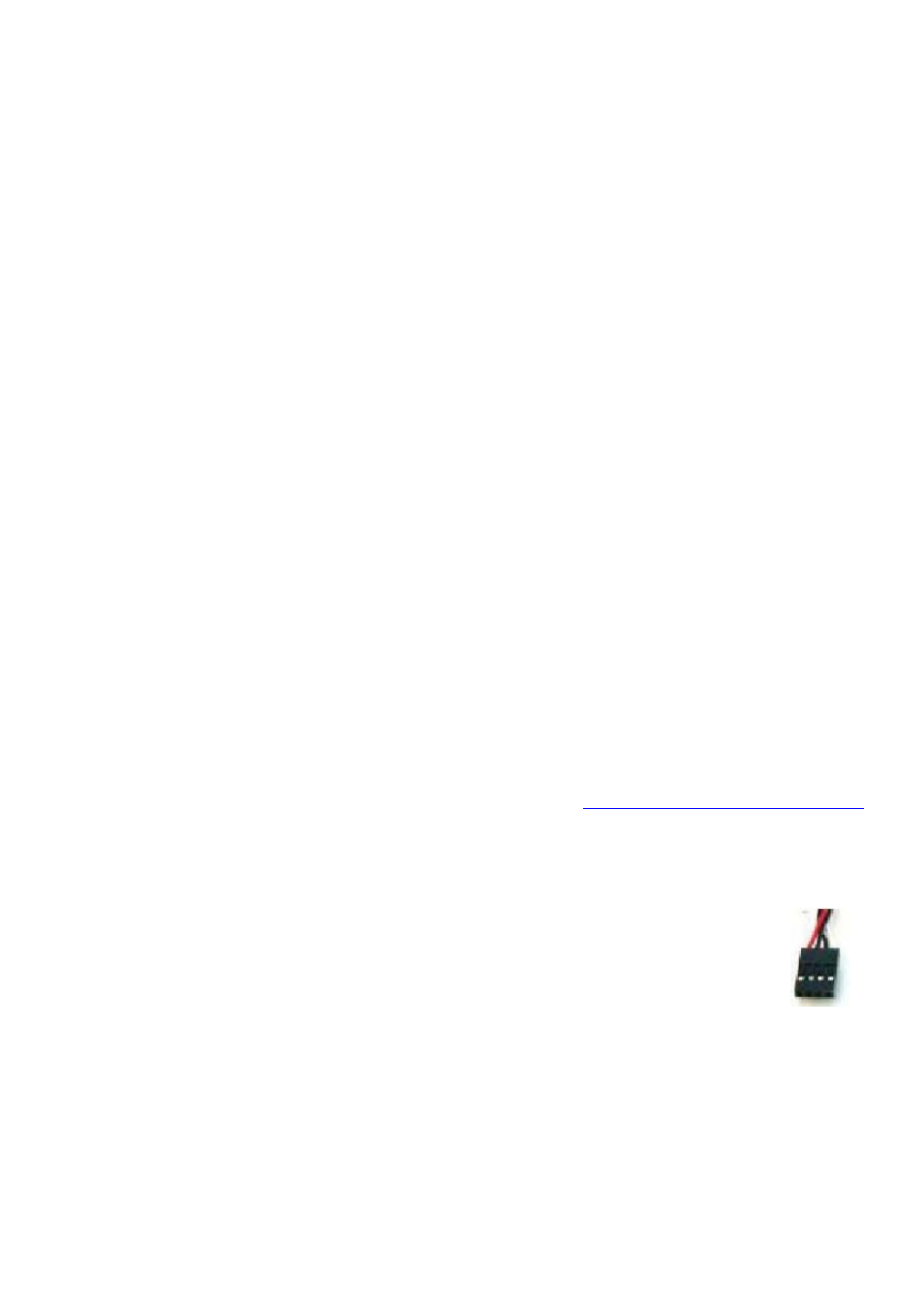

3. Этот дисплей поставляется с 4-контактным внутренним разъемом USB (см. рис. 3) и
стандартным внешним разъемом USB. Для подсоединения дисплея выполните одно из
следующих действий:
a. Подсоедините внешний разъем к стандартному порту USB
b. Проверьте схему расположения контактов и найдите разъем USB на вашей
материнской плате. Совместите внутренний адаптер с этим разъемом на
вашей материнской плате. Вставьте внутренний адаптер во внешний разъем
и вставьте его в разъем USB на вашей материнской плате.
Рис. 3
4. Чтобы использовать пульт управления для работы с вашей системой, питающие провода с
переключателем от жидкокристаллического дисплея нужно подсоединить к материнской
плате. Ваш корпус Micro Fusion Remote 350 должен поступить к вам с завода-изготовителя уже
в этом виде. Если здесь что-то изменено, то, пожалуйста, выполните следующее:
a. Подсоедините переключатель питания на лицевой панели корпуса непосредственно к
2-контактному штекеру на жидкокристаллическом дисплее.
b. Найдите провод, идущий от жидкокристаллического дисплея, с маркировкой POWER
SW и подсоедините его непосредственно к штекеру переключателя питания на вашей
материнской плате.
5. Вставьте вилку вашего блока питания в сетевую розетку и включите его.
