Antec Micro Fusion 350 - Инструкция (Страница 4)

3
Примечание: См. в руководстве к материнской плате схему расположения контактов разъема
USB. Убедитесь, что она соответствует таблице, приведенной ниже.

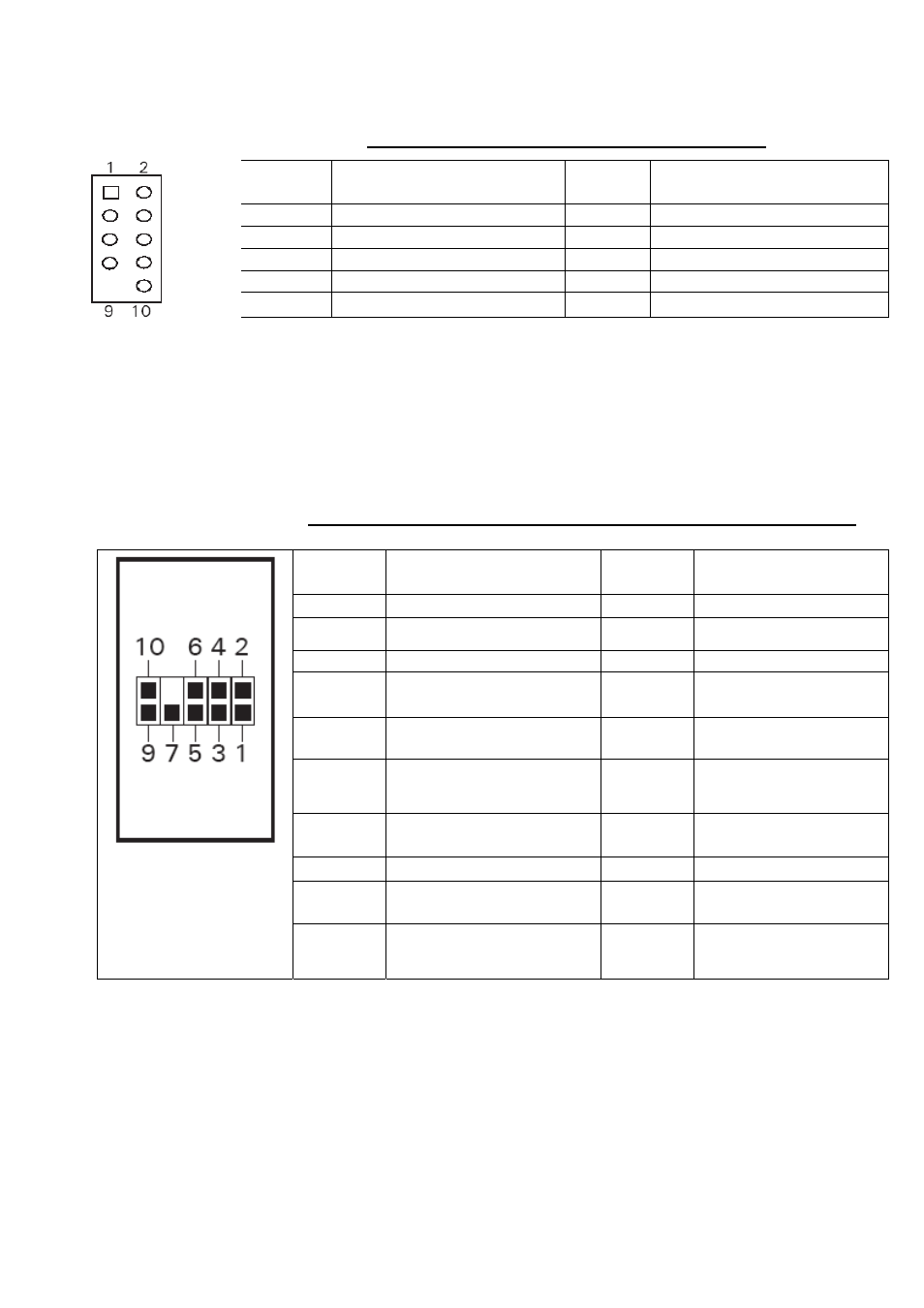

Схема расположения контактов разъема USB
Контакт Наименование сигнала Контакт Наименование сигнала
1 Питание USB 1 2 Питание USB 2
3 Отрицательный сигнал 1 4 Отрицательный сигнал 2
5 Положительный сигнал 1 6 Положительный сигнал 2
7 Заземляющий сигнал 1 8 Заземляющий сигнал 2
9 Ключ (без соединения) 10 Пустой сигнал
Подсоединение аудиопортов (AC’97 и HDA)
Имеется 10-контактный стандартный штекер Intel ® AC’ 97 и 10-контактный штекер Intel ® HDA
(аудио-разъем высокого разрешения). Вы можете подключить любой из них к материнской плате
в зависимости от ее характеристик. Если ваша материнская плата поддерживает стандартный
Intel аудио разъем AC’97, то установите на нее штекер AC’97. А если ваша материнская плата
поддерживает аудио разъем Intel высокого разрешения, то установите на нее штекер HDA. См.
следующие инструкции:
Схема расположения контактов для аудиопортов
(HAD и AC’97)
Найдите внутренние аудио разъемы от вашей материнской платы или звуковой карты. См.
позиции контактов в руководствах к материнской плате и звуковой карте.
Подсоединение устройств к порту eSATA
Разъем eSATA вы найдете на кабеле, подсоединенном к переднему порту. Этот внутренний
разъем eSATA выполнен таким образом, что его можно подсоединять к стандартному разъему
SATA на вашей материнской плате.
Установка дисковода жесткого диска
Внутри отделения дисковода жестких дисков имеется скоба дисковода жестких дисков с мягкими
силиконовыми уплотнителями. Эта скоба поставляется с ручкой. Она крепится винтами с
Контакт
Назначение контакта
(HD AUDIO)
Контакт
Назначение контакта
(AC’97 AUDIO)
1 Микрофон 2 – левый 1 Микрофон - вход
2 Аналоговая земля 2 Земля
3 Микрофон 2 – правый 3 Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5 Правый выход 5
Линейный выход
(правый)
6
Сигнал
автоопределения от
Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8 Ключ (нет контакта) 8 Ключ (нет контакта)
9 Левый выход 9
Линейный выход
(левый)
10
Сигнал
автоопределения от
линии 2
10
Линейный выход
(левый)
