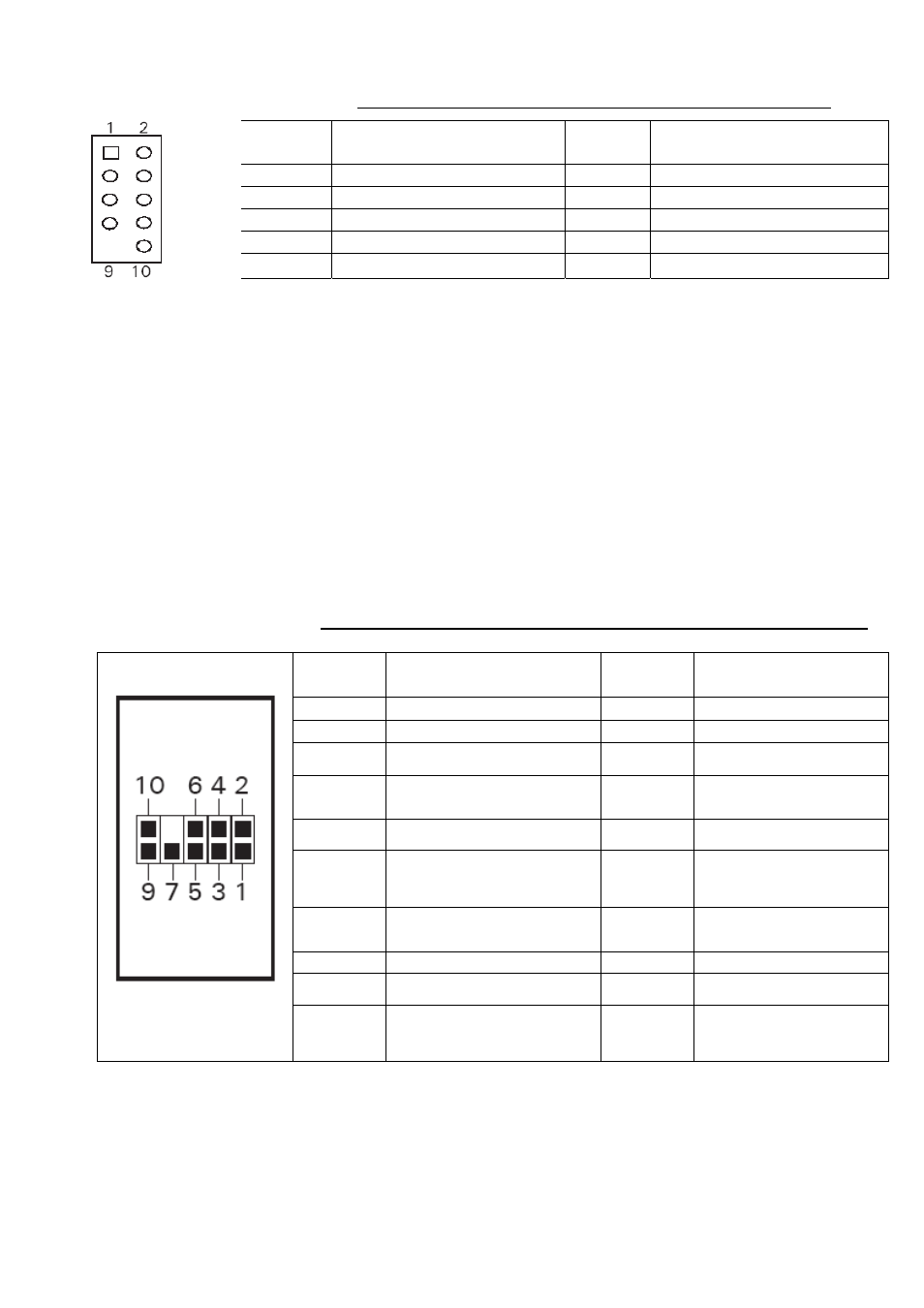

Схема расположения контактов на материнской плате
Контакт
Наименование сигнала
Контакт
Наименование сигнала
1
Питание USB 1
2
Питание USB 2
3
Отрицательный сигнал 1
4
Отрицательный сигнал 2
5
Положительный сигнал 1
6
Положительный сигнал 2
7
Заземляющий сигнал 1
8
Заземляющий сигнал 2
9
Ключ (без соединения) 10
Пустой сигнал
Подсоединение устройств к порту eSATA
Этот корпус поставляется с портом eSATA. Он находится на лицевой стороне корпуса и служит
для подсоединения к внешним устройствам SATA. Разъем eSATA вы найдете на кабеле,
подсоединенном к переднему порту еSATA. Подсоедините его к разъему SATA на материнской
плате.
Подсоединение аудиопортов (AC’97 и HDA)
Имеется 10-контактный стандартный штекер Intel
®
AC’ 97 и 10-контактный штекер Intel
®
HDA
(аудио-разъем высокого разрешения). Вы можете подключить любой из них к материнской плате
в зависимости от ее характеристик. См. инструкции ниже.
Примечание: см. схему расположения контактов для аудиопортов в руководстве к материнской
плате и убедитесь, что она соответствует этой таблице. Даже если ваша система поддерживает
оба аудио стандарта, подсоединить можно только один из этих разъемов, но не оба.
Схема расположения контактов для аудиопортов
(HDA и AC’97)
Установка устройств 3.5”
Есть два отсека для внешних дисководов 3.5”, они находятся прямо под отсеками дисководов
5.25”. Нажмите на два металлических ушка по сторонам лотка дисковода 3.5” и вытяните лоток
дисковода 3.5” из корпуса.
1. Снимите крышку с отсека дисковода, в который вы планируете вставить дисковод.
Контакт
Назначение контакта
(HD AUDIO)
Контакт
Назначение контакта
(AC’97 AUDIO)
1
Микрофон 2 – левый 1
Микрофон - вход
2
Аналоговая земля
2
Земля
3
Микрофон 2 – правый 3
Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5
Правый выход
5
Линейный выход
(правый)
6
Сигнал
автоопределения от
Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8
Ключ (нет контакта)
8
Ключ (нет контакта)
9
Левый выход
9
Линейный выход
(левый)
10
Сигнал
автоопределения от
линии 2
10
Линейный выход
(левый)
