2. Убедитесь в том, что заглушка панели разъемов соответствует системной плате. Если
входящая в комплект поставки корпуса заглушка не соответствует системной плате,
обратитесь к производителю системной платы для приобретения соответствующей заглушки
панели разъемов.
3. Совместите системную плату с отверстиями для стоек и запомните, какие отверстия
оказались совмещенными. Не у всех системных плат отверстия совпадут со всеми
имеющимися отверстиями; это нормально, и это не отразится на функциональных
возможностях платы. (Другими словами, с определенной долей вероятности могут оказаться
лишние отверстия).
4. Приподнимите и извлеките материнскую плату.
5. Вкрутите латунные стойки в те отверстия с резьбой, которые совмещаются с вашей
материнской платой. Не затягивайте стойки слишком сильно. Некоторые стойки могут быть
уже вставлены для вашего удобства.
6. Поместите материнскую плату на латунные стойки.
7. Закрепите материнскую плату на стойках с помощью имеющихся в комплекте винтов с
крестообразным шлицем. Ваша материнская плата установлена.
Подсоединение питания и светодиодов
Если соответствующий блоку питания разъем на материнской плате является 20-контактным,
снимите секцию из 4-х штырьков с 24-контактного разъема питания (см. рис. 1 и 2). Прежде, чем
подсоединять блок питания к любому из устройств, изучите соответствующие руководства для
пользователя к материнской плате и другим периферийным устройствам.
1. Подключите главный 24-контактный штекер от блока
питания и 4-или 8-контактный штекер +12 В к материнской
плате. Если в вашей материнской плате используется 20-
контактный разъем, отсоедините секцию с 4-мя контактами
от 24-контактного кабеля (см. рис. 2 и 3).
Примечание: Отделяемая 4-контактная часть кабеля не
может использоваться вместо 4-контактного разъема + 12 В.

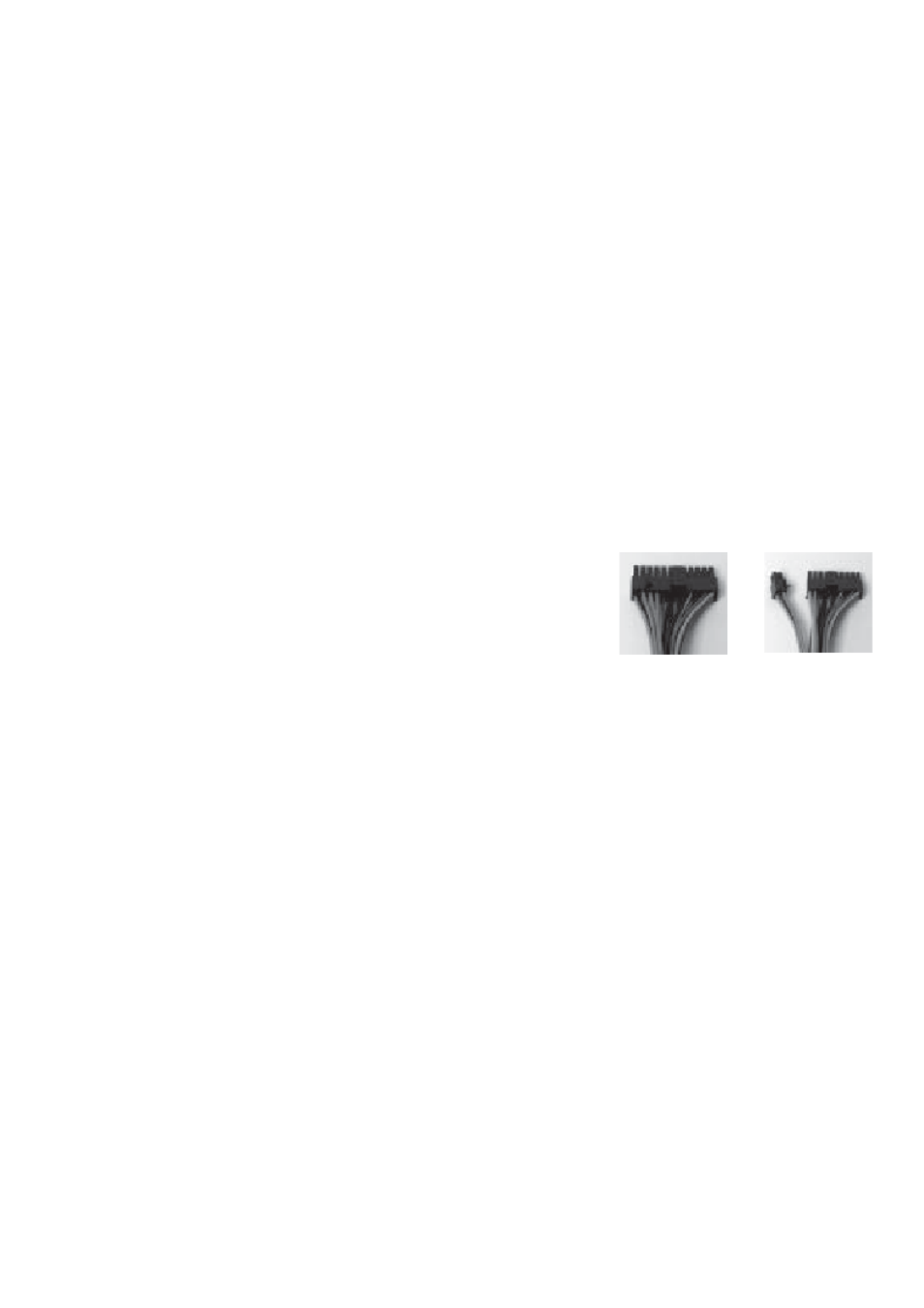

Рис. 1
Для материнских
плат с 24
штырьками
Рис. 2
Для материнских
плат с 20
штырьками
2. Подсоедините переключатель перезагрузки (маркировка RESET SW) к разъему RST на
материнской плате. Полярность для переключателей (порядок подключения положительных и
отрицательных проводов) не имеет значения.
3. Включатель-выключатель питания (маркировка POWER SW) подсоединяется к разъему PWR
на материнской плате.
4. Разъем питания светодиода (маркировка POWER LED) расположен за разъемом
перезагрузки. У светодиодных индикаторов цветные провода положительные (+). Чёрные и
белые провода отрицательные (-). Если при включённой системе светодиодный индикатор не
загорается, попробуйте поменять провода местами. Более подробную информацию о
подключении светодиодных индикаторов к системной плате см. в описании системной платы.
5. Светодиод-индикатор активности жесткого диска (маркировка HDD LED) подсоединяется к
разъему дисковода жестких дисков на материнской плате.
Подсоединение устройств к портам USB
На проводе, соединенном с передним портом USB, вы найдете отдельный 10-жильный кабель. У
него стандартный штекер Intel
®
, устроенный таким образом, что его нельзя случайно перевернуть
при подключении к соответствующему стандартному разъему Intel
®
на материнской плате.
Подсоедините 10-контактный штекер к разъему материнской платы, таким образом, чтобы
закрытое отверстие пришлось напротив отсутствующего штырька.
