Инструкция по эксплуатации Antec ISK 300-65
Страница 9
8
Вы можете подключить к материнской плате разъем AC’97 или HDA (но не оба сразу) в
зависимости от характеристик материнской платы. Определите расположение внутренних
аудиоразъемов материнской платы или звуковой карты и подсоедините соответствующий кабель.
Расположение контактов см. В руководстве к материнской плате или звуковой карте.
3.4
В
ЫКЛЮЧАТЕЛЬ ПИТАНИЯ
/
КНОПКА ПЕРЕЗАПУСКА
/
СД
ИНДИКАТОРЫ
НЖМД

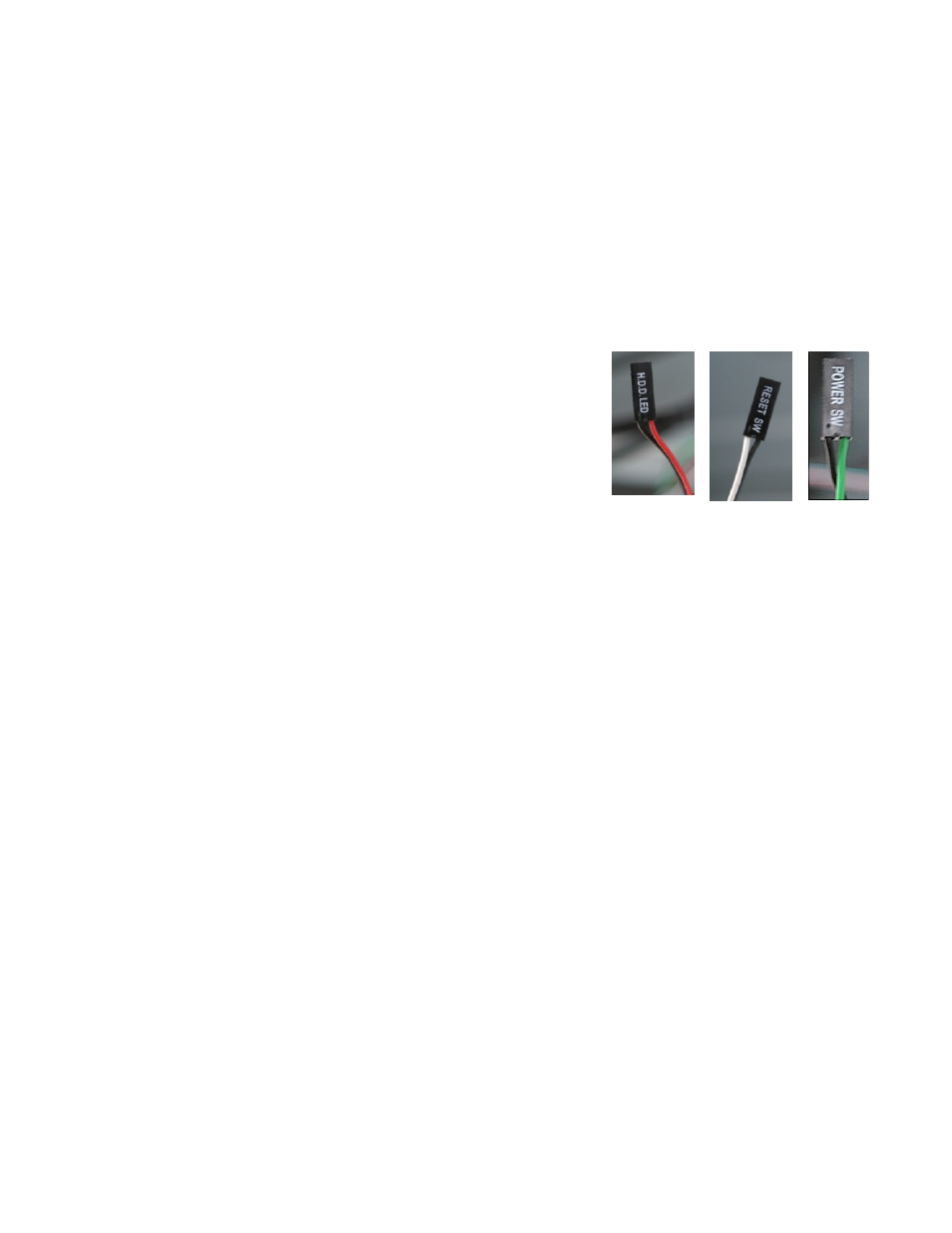

На передней части рамы корпуса Skeleton находятся выводы
светодиодных индикаторов и выключателей питания и
перезагрузки, а также индикатора работы жесткого диска.
Подключите их к соответствующим разъемам на материнской
плате. Расположение контактов см. в руководстве к материнской
плате. Для светодиодных индикаторов, цветные провода
являются положительными (+). Черные или белые провода
являются отрицательными (–). Если индикатор не загорается при
включении питания системы, подсоедините контакты в обратном
порядке. Более подробную информацию по подключению
контактов светодиодных индикаторов см. в руководстве к
материнской плате.
Примечание: Данный корпус не имеет индикатора питания. При включении компьютера
загорается подсветка вентиляторов.
