5
Р

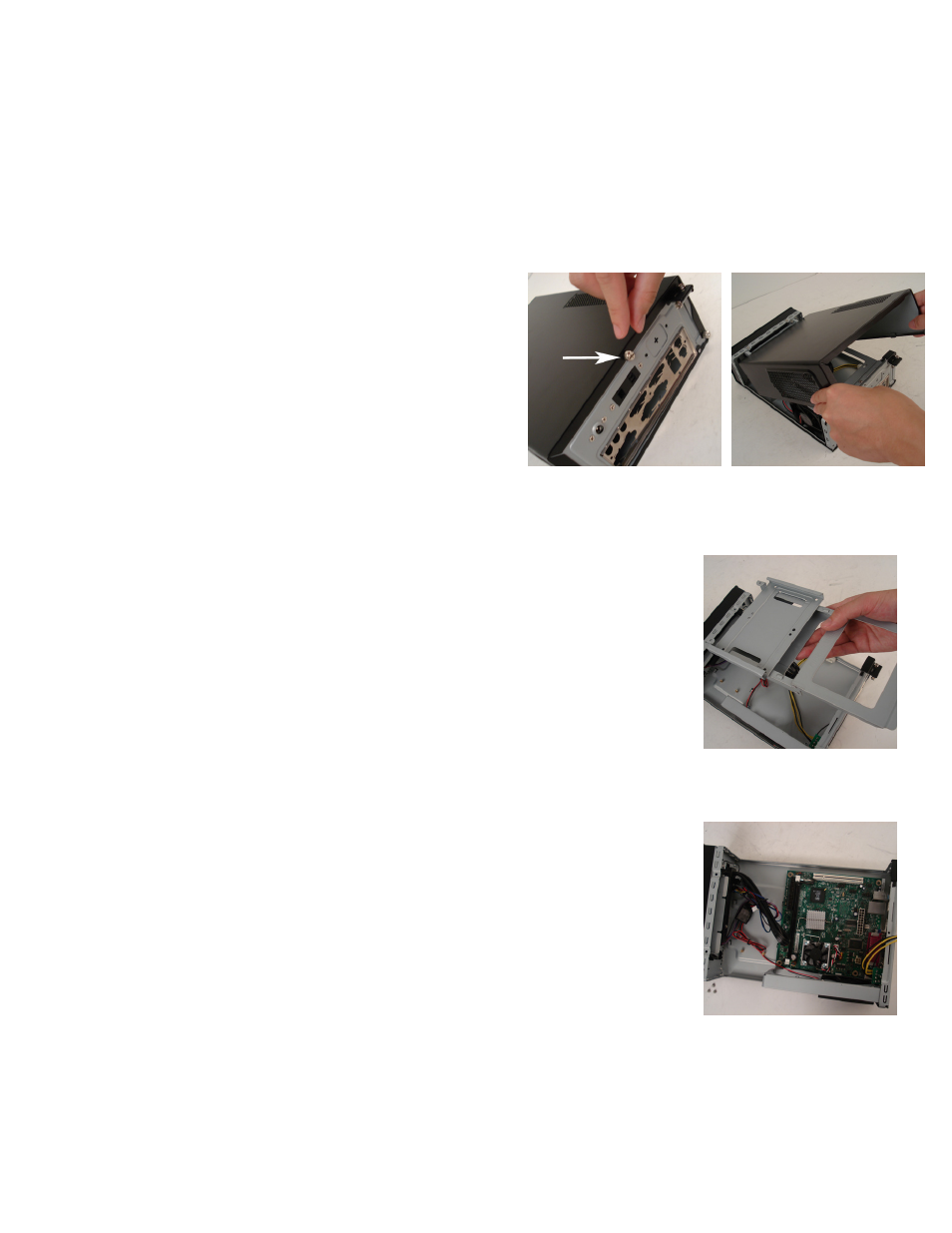

УКОВОДСТВО ПО МОНТАЖУ АППАРАТНОЙ ЧАСТИ
2.1
С
НЯТИЕ ВЕРХНЕЙ ПАНЕЛИ
Установите корпус горизонтально на ровную и устойчивую поверхность.
1. Вывинтите три винта с накатанной головкой с
задней стороны верхней панели.
2. Возьмитесь за верхнюю панель и сдвиньте её
назад на несколько сантиметров до упора.
3. Возьмитесь за панель с боков и поднимите её,
чтобы она полностью отсоединилась от основной
рамы.
Примечание: Для поднятия панели используйте
инструмент, не пытайтесь
подцепить её ногтями.
2.2 С
НЯТИЕ БЛОКА КОРЗИНЫ НАКОПИТЕЛЕЙ
Снимите верхнюю панель, как указано в п. 2.1.
1. Использую отвёртку с насадкой Phillips, вывинтите три винта крепления
корзины к раме на её верхней части.
2. Возьмитесь за корзину посередине и сдвиньте её на несколько
сантиметров назад относительно корпуса, чтобы она снялась легко.
3. Снимите блок корзины накопителей полностью с рамы движением вверх.
2.3
У
СТАНОВКА СИСТЕМНОЙ ПЛАТЫ
Снимите верхнюю панель и блок корзины накопителей, как указано в п.п. 2.1 и 2.2.
1. Положите корпус открытой стороной вверх. Корпусы дисководов и
источник питания должны быть видны.
2. Убедитесь, что у панель ввода-вывода соответствует системной плате.
Если панель ввода-вывода из комплекта поставки корпуса не подходит,
обратитесь к изготовителю системной платы за подходящей панелью
ввода-вывода. Установите панель ввода-вывода в задней части корпуса.
3. Выровняйте системную плату по свободным отверстиям в задней части
корпуса.
4. Закрепите системную плату в отверстиях приложенными винтами с
головкой Phillips.
Теперь системная плата установлена.
