Блок питания EarthWatts™ 500 (Только для модели Sonata Designer 500)
Корпус Sonata Designer 500 поставляется с блоком питания EarthWatts PSU 500 ватт, который
соответствует спецификациям 2.2. формата ATX версии ATX12V и обладает хорошей
совместимостью. Этот блок питания является очень эффективным, он снижает расход энергии до
25% и экономит вам деньги по счетам за электроэнергию. Блоки питания EarthWatts получили
сертификат 80 PLUS
® , новейший независимый стандарт эффективности блоков питания. Кроме
того, блок питания EarthWatts включает ряд различных защитных контуров: OPP (защита от
избыточной мощности), OVP (защита от избыточного напряжения) и SCP (защита от короткого
замыкания).
Блок питания EarthWatts также включает универсальный вход с коррекцией фактора активной
мощности (PFC). Универсальный вход позволяет подсоединять ваш блок питания EarthWatts к
любой розетке источника переменного тока в диапазоне 100-240 В, и вам не надо беспокоиться
об установке переключателя напряжения. Коррекция фактора активной мощности (PFC) снижает
потери электроэнергии, улучшая значение фактора мощности в блоке питания, что помогает
более эффективной подаче электроэнергии от электростанции к пользователям.
Установка:
Этот блок питания совместим с предыдущими спецификациями ATX. Убедитесь, что вы
правильно выполняете подсоединение вашего блока питания; для этого прежде, чем
подсоединять EarthWatts к какому-либо устройству, сверьтесь с руководствами по эксплуатации к
вашей материнской плате и периферийным устройствам.

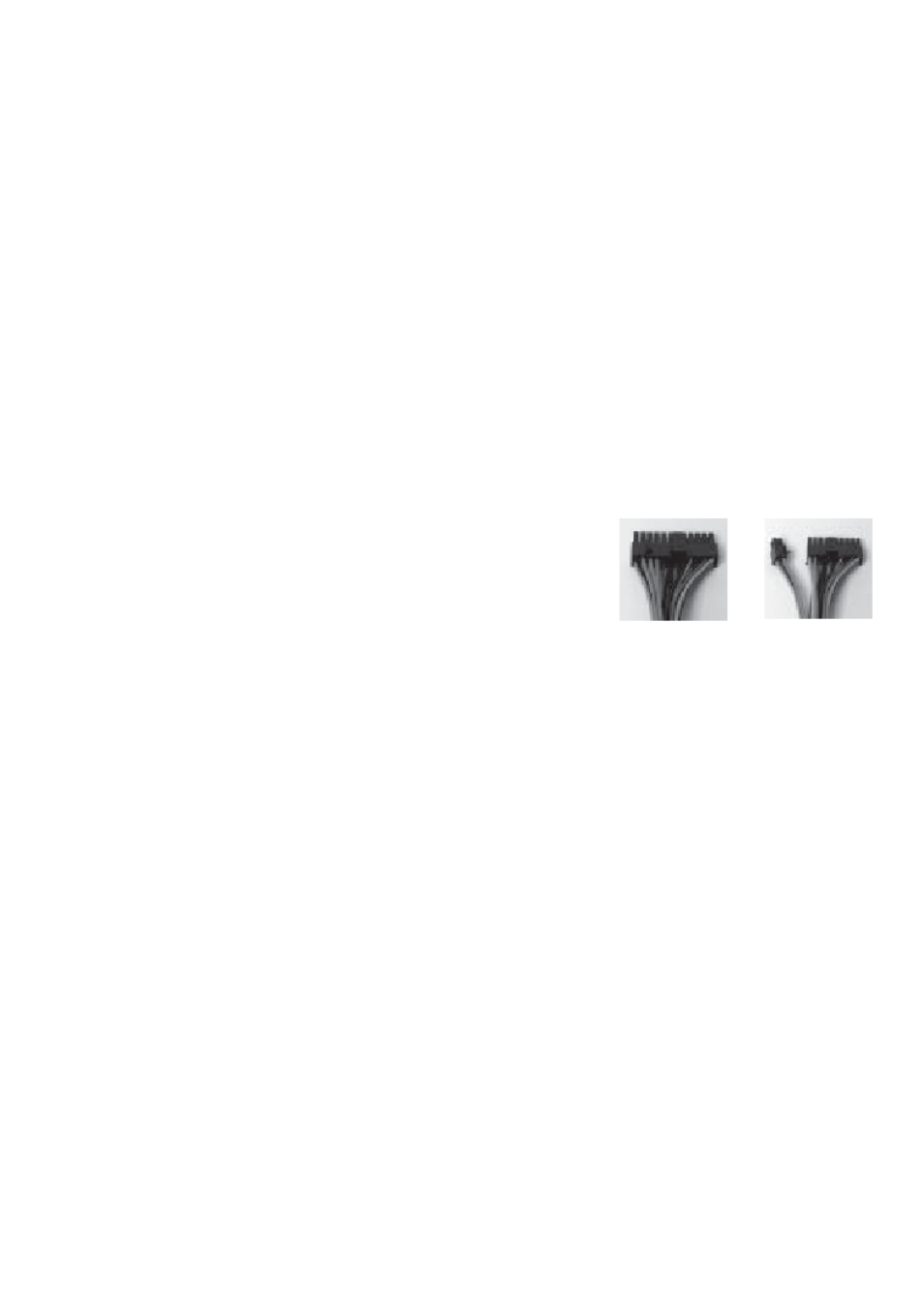

1. Подключите главный 24-контактный штекер от блока
питания. Если в вашей материнской плате используется
20-контактный разъем, отсоедините секцию с 4-мя
контактами от 24-контактного кабеля (см. рис. 2 и 3).
Примечание: Отделяемая 4-контактная часть кабеля не
может использоваться вместо 4-контактного разъема на 12 В.
Рис. 2
Для материнских
плат с 24
штырьками
Рис. 3
Для материнских
плат с 20
штырьками
2. Подсоедините 4-х или 8-контактный штекер на 12 В, в зависимости от того, какой из них
требуется для вашей материнской платы.
3. Вы найдете 2 кабеля с 4-контактными разъемами Molex. Подсоедините этот разъем к любому
из ваших периферийных устройств, где используется разъем Molex. При необходимости
повторите операцию.
4. Имеется также два кабеля с разъемами SATA. Подсоедините этот разъем к любому из
дисководов жестких дисков в вашей системе с разъемом SATA. При необходимости повторите.
5. Есть два разъема для графических карт PCI Express. Эти разъемы несут маркировку PCI-E.
Подсоедините их, если нужно, к вашей графической карте PCI Express.
Примечание: см. руководство пользователя, прилагаемое к вашей графической карте PCI
Express для получения подробных инструкций по использованию.
6. Если у вас есть накопитель гибких магнитных дисков, то вы найдете подходящий для него
сетевой разъем на конце одного из кабелей с 4-контактным разъемом Molex на другом конце.
Подсоедините этот штекер к накопителю гибких магнитных дисков.
7. Подсоедините сетевой кабель к блоку питания.
Блок питания NeoPower 550 (Только для модели Sonata Plus 550)
Блок питания NeoPower 550, устанавливаемый в корпус Sonata Plus 550, поддерживает новейшую
спецификацию 2.2. формата ATX 12 В. Этот блок питания включает универсальный вход с
коррекцией фактора активной мощности (PFC). Универсальный вход позволяет подсоединять ваш
блок питания EarthWatts к любой розетке с источником переменного тока в диапазоне 100-240 В, и
вам не надо беспокоиться об установке переключателя напряжения. Коррекция фактора активной
мощности (PFC) снижает отходы электроэнергии, улучшая значение фактора мощности в блоке
питания, путем изменения формы текущей волны на входе, что помогает более эффективной
подаче электроэнергии от электростанции к пользователям.
Кроме того, блок питания EarthWatts включает ряд различных защитных контуров: OPP (защита от
избыточной мощности), OVP (защита от повышения напряжения), SCP (защита от короткого
замыкания) и UVP (защита от падения напряжения)
