Подсоединение устройств к порту IEEE 1394 (FireWire®, i.Link®)
Вы найдете отдельный 10-жильный кабель, подсоединенный к переднему разъему IEEE 1394. У
него стандартный штекер Intel
® , устроенный таким образом, что его нельзя случайно перевернуть
при подключении к соответствующему стандартному разъему Intel ® на материнской плате.
Подсоедините 10-контактный штекер к разъему материнской платы, таким образом, чтобы
закрытое отверстие находилось напротив отсутствующего штырька.
Примечание: Пожалуйста, проверьте в руководстве к материнской плате схему расположения
контактов вашего разъема IEEE 1394 и убедитесь, что она совпадает со следующей таблицей.
Если вы собираетесь подсоединить к переднему порту FireWire дополнительную карту IEEE 1394,
поставляемую вместе с разъемом IEEE 1394 внешнего типа, пожалуйста, позвоните в Отдел
обслуживания клиентов компании Antec по телефону (800) 22ANTEC (Северная Америка) или +31
(0) 10 462-2060 (Европа), чтобы купить адаптер. Этот адаптер позволит вам подсоединять к порту
IEEE 1394 разъемы внешнего типа.

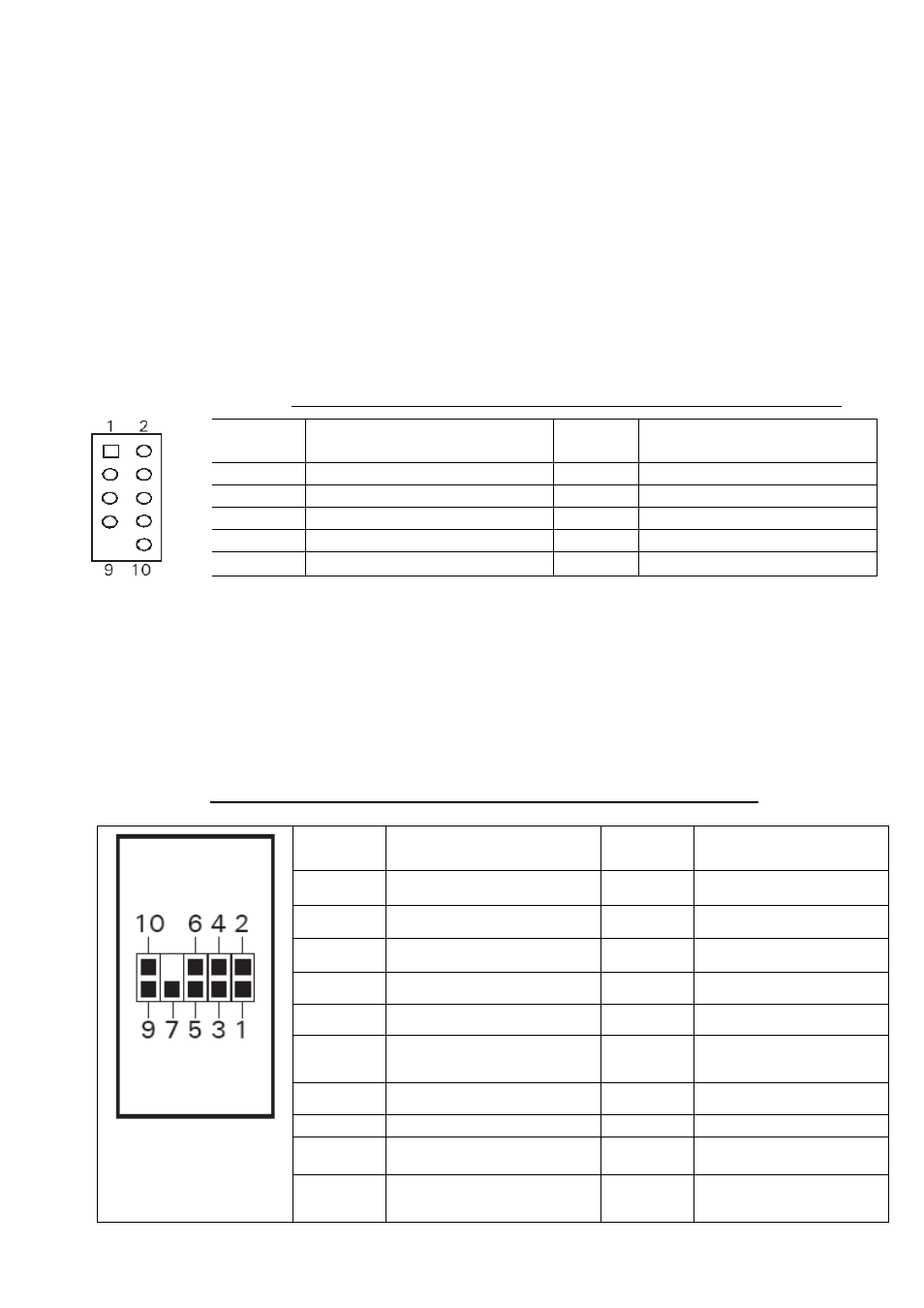

Схема расположения контактов FireWire на материнской плате
Контакт Наименование сигнала Контакт Наименование сигнала
1 TPA+ 2 TPA-
3 Заземляющий сигнал 4 Заземляющий сигнал
5 TPB+ 6 TPB-
7 +12 В (С предохранителем) 8 +12 В (С предохранителем)
9 Ключ (без соединения) 10 Пустой сигнал
Подсоединение аудиопортов (AC’97 и HDA)
Имеется 10-контактный стандартный штекер Intel ® AC’ 97 и 10-контактный штекер Intel ® HDA
(аудио-разъем высокого разрешения). Вы можете подключить любой из них к материнской плате
в зависимости от ее характеристик. См. следующие инструкции:
Примечание: Пожалуйста, проверьте схему расположения контактов для аудиопортов в
руководстве к материнской плате и убедитесь, что она соответствует приведенной ниже таблице.
Даже если ваша система поддерживает оба аудио стандарта, можно подсоединить только один
разъем, а не оба.
Схема расположения контактов для аудиопортов (HAD и AC’97)
Контакт
Назначение контакта
(HD AUDIO)
Контакт
Назначение контакта
(AC’97 AUDIO)
1 Микрофон 2 – левый 1 Микрофон - вход
2 Аналоговая земля 2 Земля
3 Микрофон 2 – правый 3 Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5 Правый выход 5
Линейный выход
(правый)
6
Сигнал
автоопределения от
Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8 Ключ (нет контакта) 8 Ключ (нет контакта)
9 Левый выход 9
Линейный выход
(левый)
10
Сигнал
автоопределения от
линии 2
10
Линейный выход
(левый)
