Системный усилитель/ 系統放大器 / 系统放大器

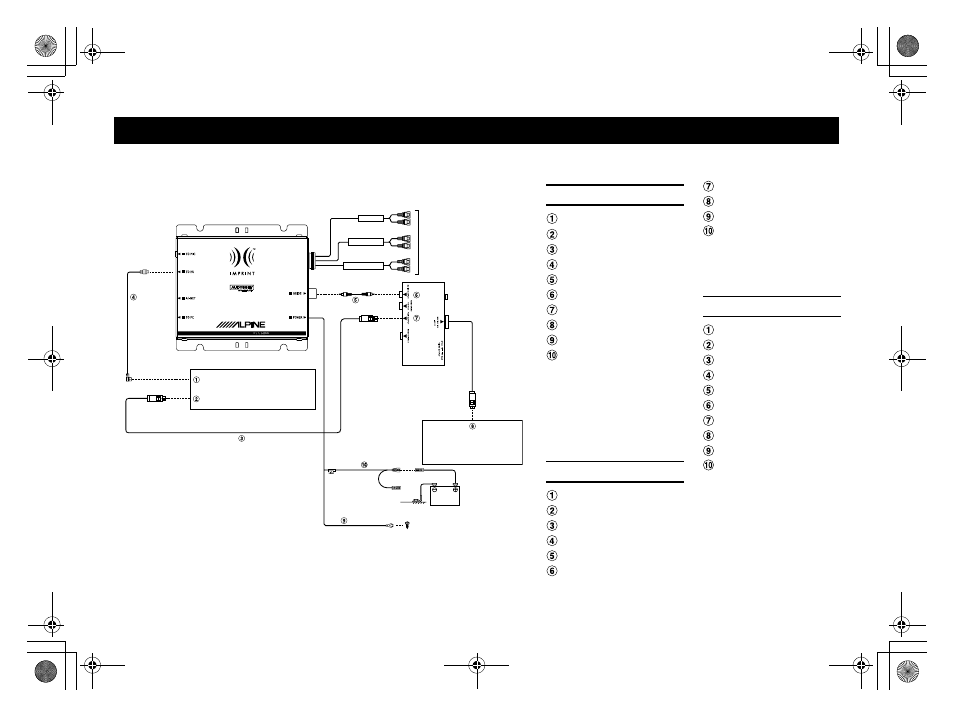

Подсоедините главный блок AV к элементам IMPRINT и NAVIGATION.
連接帶 IMPRINT 和 NAVIGATION 的 AV 主機。/
连接带 IMPRINT 和 NAVIGATION 的 AV 主机。
/ ᏺIMPRINT ⱘAVЏᴎ˄঺ଂ˅
Главный блок AV, оснащенный IMPRINT
(
приобретается дополнительно)
/ ᐊIMPRINT ⱘAVЏ″˄঺ଂ˅
К внешнему/внутреннему усилителю/
㟇໪᥹/ܻᓎᬒ໻఼/
㟇໪᥹/ݙ㕂ᬒ໻఼
Кабель RGB/RGB䳏㑰/RGB⬉㓚
FUSE (7.5A)
KCE-900E
( приобретается дополнительно)
/ ˄঺ଂ˅/˄঺ଂ˅
NAVIGATION
( приобретается дополнительно)
/ ˄঺ଂ˅/˄঺ଂ˅
12V
* 1
* 2
* 2
SUB·W
REAR OUT
FRONT OUT
( Желтый)/
˄咗˅/˄咘˅
( Черный)/˄咥˅/˄咥˅
PXA-H100 Раз ъем Ai-NET
Входной разъем RGB
Кабель RGB
Кабель Ai-NET
Кабельный удлинитель RCA
Выходной разъем GUIDE
Выходной разъем RGB
Выход системы навигации
Вывод заземления (черный)
Вывод батареи (желтый)
* 1 Вывод заземления крепится на
оголенной металлической
поверхности рамы с помощью
винта..
* 2 Используется при автоматическом
измерении звука в автомобиле с
помощью дополнительного
устройства KTX-H100.
Ai-N ET 接口
RGB 輸入接口
RGB 電纜
Ai-NET 電纜
RCA 延長電纜
GUIDE OUTPUT 接口
RGB OUTPUT 接口
NAVIGATION OUTPUT
接地線 （黑）
電池線 （黃）
* 1 將接地線連接至底盤的裸露金屬
區域，然後用螺釘進行固定。
* 2 當使用選購的 KTX-H100 進行車
內聲音自動測定時使用。
Ai-NET 接口
RGB 输入接口
RGB 电缆
Ai-NET 电缆
RCA 延长电缆
GUIDE OUTPUT 接口
RGB OUTPUT 接口
NAVIGATION OUTPUT
接地线 （黑）
电池线 （黄）
* 1 将接地线连接至底盘的裸露金属
区域，然后用螺钉进行固定。
* 2 当使用选购的 KTX-H100 进行车
内声音自动测定时使用。
