6 РУС

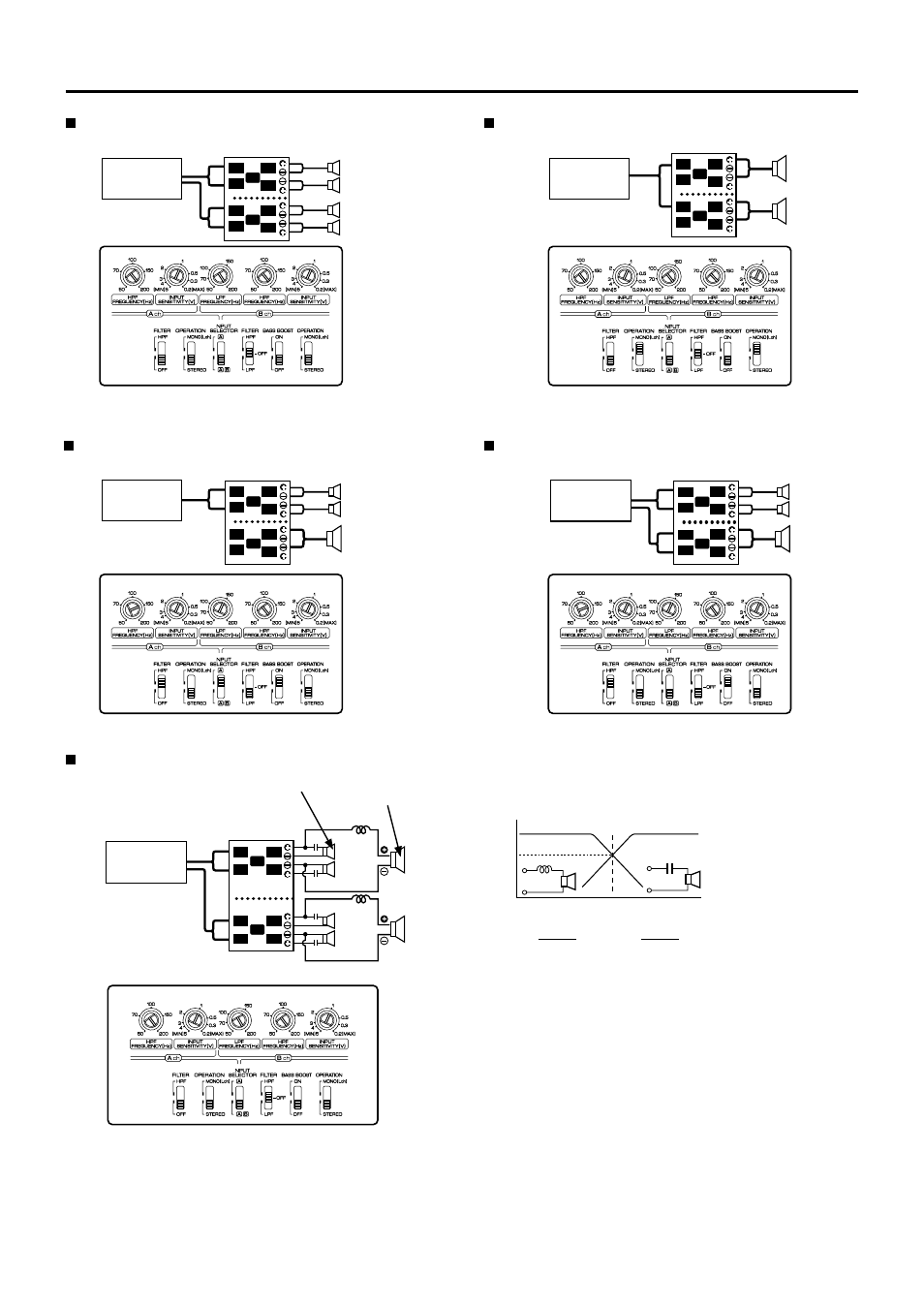

Примеры систем
4-канальная система
L
R
L
R
L
R
L
R
L
R
A
B
L
R
L
R
L
R
L
R
A
B
L
R
L
R
L
R
L
R
A
B
L
R
L
R
L
R
L
R
A
B
ГОЛОВНОЕ
УСТРОЙСТВО
Фронтальная левая АС
Тыловая левая АС
Фронтальная правая АС
Тыловая правая АС
Высокомощная 2-канальная система
ГОЛОВНОЕ
УСТРОЙСТВО
Левая АС
(мостовое
подключение)
Правая АС
(мостовое
подключение)
2-канальная система с сабвуфером (1)
ГОЛОВНОЕ
УСТРОЙСТВО
Левая АС (ВЧ-фильтр)
Правая АС (ВЧ-фильтр)
Сабвуфер (мостовое
подключение)
2-канальная система с сабвуфером (2)
ГОЛОВНОЕ
УСТРОЙСТВО
Левая АС
(ВЧ-фильтр)
Правая АС
(ВЧ-фильтр)
Сабвуфер
(мостовое
подключение)
Tri-режим
L
R
L
R
L
C
C
L
R
L
R
L
C
C
A
B
ГОЛОВНОЕ
УСТРОЙСТВО
ВЧ-фильтр Сабвуфер (L+R) (мостовое
подключение)
Принцип действия режима Tri
Метод деления частотного диапазона с помощью катушки индуктивнос-
ти и конденсатора ... при наклоне частотной характеристики 6 дБ/окта-
ву.
L C
0 dB
-3 dB
159000
C= (µF)
fc × R
159 x R
L= (mH)
fc
Индуктивность (L): Про-
пускает низкие частоты и
блокирует высокие частоты
(низкочастотный фильтр).
Конденсатор (С): Пропус-
кает высокие частоты и бло-
кирует низкие частоты (вы-
сокочастотный фильтр).
Fc=частота среза (Гц)
R=сопротивление акусти-
ческих систем
Пример:
Если при использовании акустических систем с сопротивлением 4 Ом
необходимо установить частоту среза 120 Гц.
Подготовьте стандартный конденсатор (емкость) и катушку индуктив-
ности с параметрами, близкими к значениям, рассчитанным с помощью
приведенной формулы. В этом примере емкость конденсатора близка к
331,25 мкФ, а индуктивность катушки должна составлять 5,3 мГ.
ПРЕДУПРЕЖДЕНИЕ
- Если Вы хотите подключить акустические системы по мостовой схе-
ме, сопротивление акустических систем должно быть не менее 4 Ом.
Подключение акустических систем с сопротивлением менее 4 Ом мо-
жет привести к повреждению усилителя.
- Подключайте конденсаторы к акустическим системам, через которые
должны воспроизводиться высокие частоты. Несоблюдение этого тре-
бования может привести к уменьшению суммарного сопротивления АС
с сабвуфером.
- Убеждайтесь в том, что конденсаторы (С) и индуктивности (L) рассчи-
таны на достаточное напряжение и ток.
Частота среза
Частота
