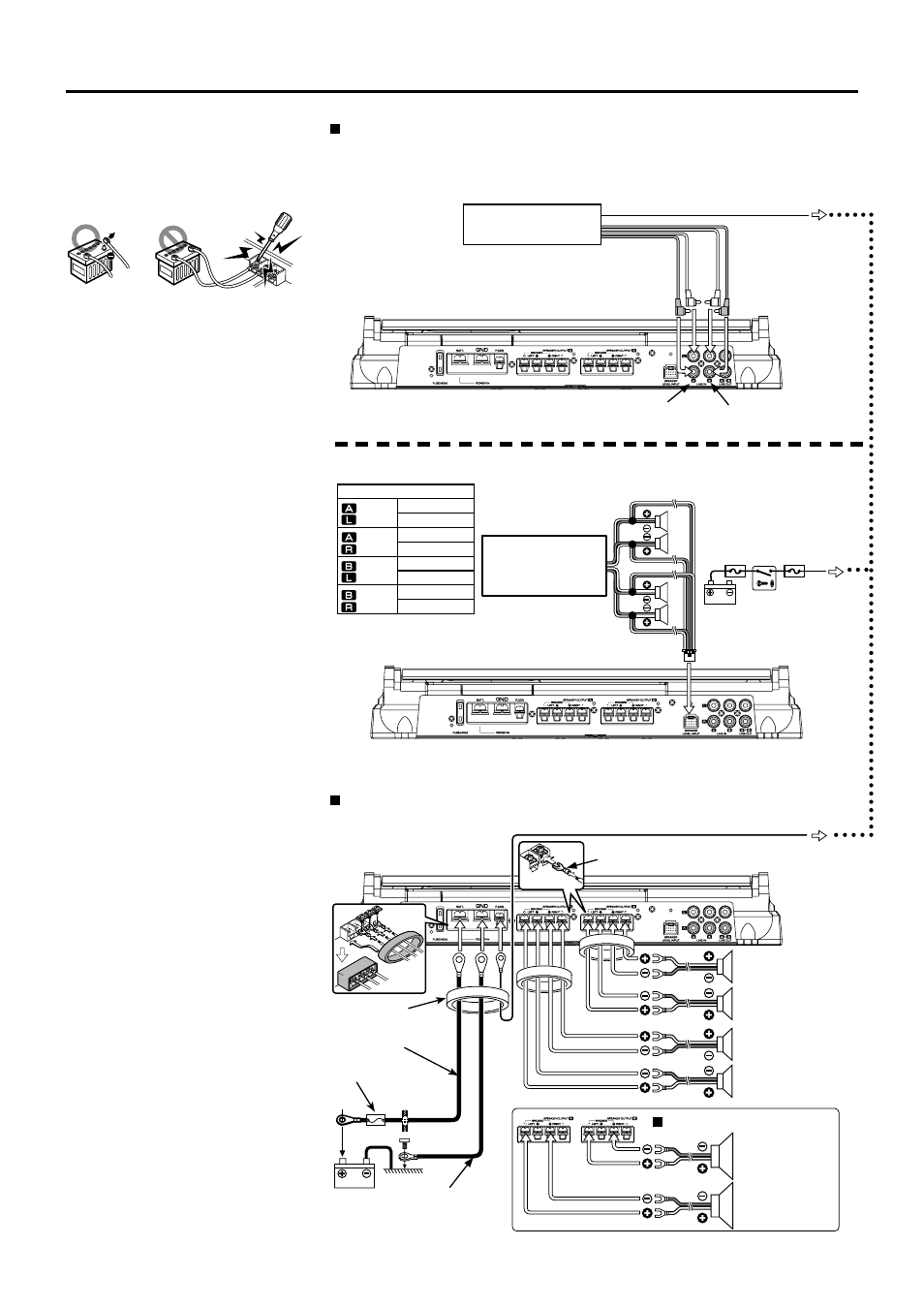

Схемы соединений
Подключение к входам типа RCA или входам с уровнем сигнала акустичес-
ких систем
- Подключение к входам типа RCA
Подключение кабеля питания и кабелей акустических систем
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня,
вызванного коротким замыканием в проводке,
подключите гибкую вставку или прерыватель
вблизи положительной (+) клеммы автомо-
бильного аккумулятора.
ПРЕДОСТЕРЕЖЕНИЯ
- Если звук не воспроизводится нормально,
немедленно выключите питание и проверьте
подключения.
- Перед изменением положения любого пере-
ключателя выключайте питание усилителя.
- Если перегорел предохранитель, проверьте
провода на предмет короткого замыкания, а
затем замените предохранитель на новый с
такими же параметрами.
- Убедитесь в том, что нет неподключенных
проводов и разъемов, прикасающихся к кор-
пусу автомобиля. Чтобы предотвратить корот-
кое замыкание, не снимайте изоляцию с кон-
чиков неподключенных кабелей или разъемов.
- Подключите кабели акустических систем к
соответствующим акустическим системам по
отдельности. Прикосновение провода отрица-
тельной (-) полярности или провода заземле-
ния акустических систем к корпусу автомоби-
ля может привести к сбою в работе усилите-
ля.
- После установки усилителя убедитесь в том,
что электрическое оборудование (стоп-сигна-
лы, сигналы поворота и стеклоочистители)
функционирует нормально.
ПРЕДУПРЕЖДЕНИЕ
- Не подключайте кабели и провода к входам
RCA и линейным выходам одновременно, т.к.
это может привести к повреждению усилите-
ля.
* Приобретаемые в магазинах принадлежности
- Подключение к гнездам с уровнем сигнала акустических систем
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием
Кабель со штекерами
типа RCA *
Вход канала А
Вход канала В
Цвет провода на разъеме
Левый
канал А
Правый
канал А
Левый
канал В
Правый
канал В
Белый
Белый/черный
Серый
Серый/черный
Зеленый
Зеленый/черный
Фиолетовый
Фиолет./черный
Фирменная
автомагнитола
KENWOOD
Блок предохранителей
Аккумулятор
АСС
Провод управления питанием
Клемма подключения *
Фиксатор проводов
Провод аккумулятора*
Предохранитель*
Аккумулятор
Провод
заземления*
Правая АС канала В
Левая АС канала В
Правая АС канала А
Левая АС канала А
Акустическая
система канала В
(мостовое
подключение)
Мостовое подключение
Акустическая
система канала А
(мостовое
подключение)
