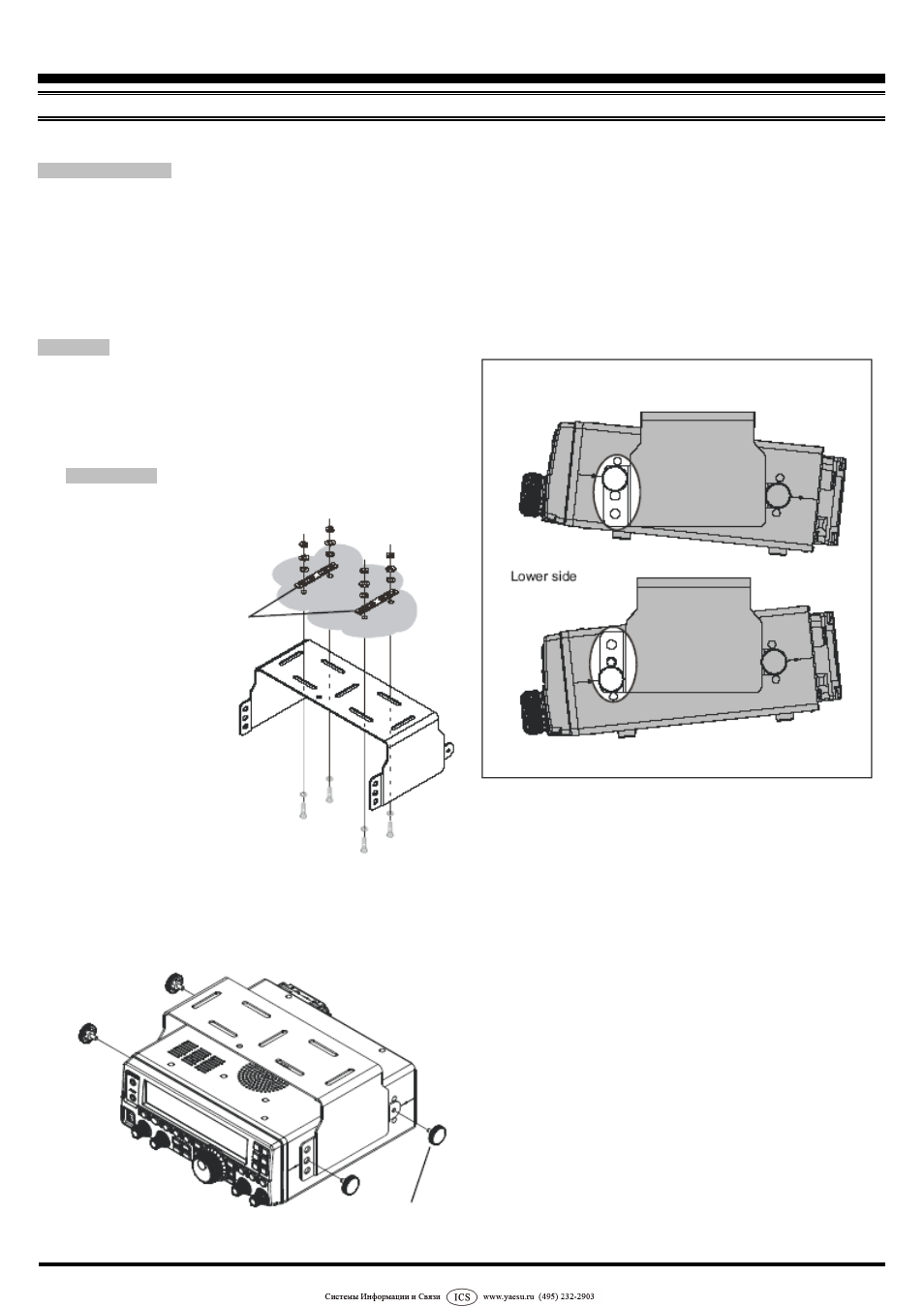

Установка кронштейна ММВ-90
MМВ-90 это кронштейн, разработанная для трансивера FT-450.
Комплект поставки
Кронштейн ………………………..…………………. 1 шт.
Двусторонний скотч………………………………… 2 шт.
Винты, шайбы и гайки для кронштейна
Винты М4 ……………...……………………….. 4 шт.
Винты М5Х20………...…………………..…….. 4 шт.
Саморезы М5Х20 ……………………………... 4 шт.
Шайбы …..…………...…………………………. 8 шт.
Шайбы …..…………...…………………………. 4 шт.
Гайки № 5..…………...…………………………. 4 шт.
Установка
1. Определите удобное местоположение с отсутствием
грязи и с достаточным уровнем вентиляции.
Используйте кронштейн для точного определения места
и отметьте расположение отверстий. Используйте
сверло 4.8 мм (№3/16). Закрепите кронштейн
посредством саморезов, шайб и гаек.
Примечание:
Двусторонний скотч может быть использован для
временной фиксации кронштейна на месте установки во
время сверления отверстий.
2. Разместите трансивер внутри кронштейна так, чтобы
отверстия по бокам соответствовали отверстиям на
кронштейне. Закрепите трансивер посредством винтов
(М4).
Установка дополнительных устройств
Крепление
(готовится самостоятельно)
Верхнее
положение
Винты М4
(4 шт.)
