Полоса пропускания промежуточной частоты (подавление помех «сигналы в пределах 3 kHz» )
Система настройки полосы пропускания промежуточной частоты позволяет вам изменять полосу пропускания DSP фильтра
тремя способами (в FM – двумя) для устранения помехи. Более того, ширина полосы пропускания фактически может быть
расширена относительно установки по умолчанию в зависимости от того, желаете ли вы улучшить точность входящего сигнала,
когда помеха на диапазоне незначительна.

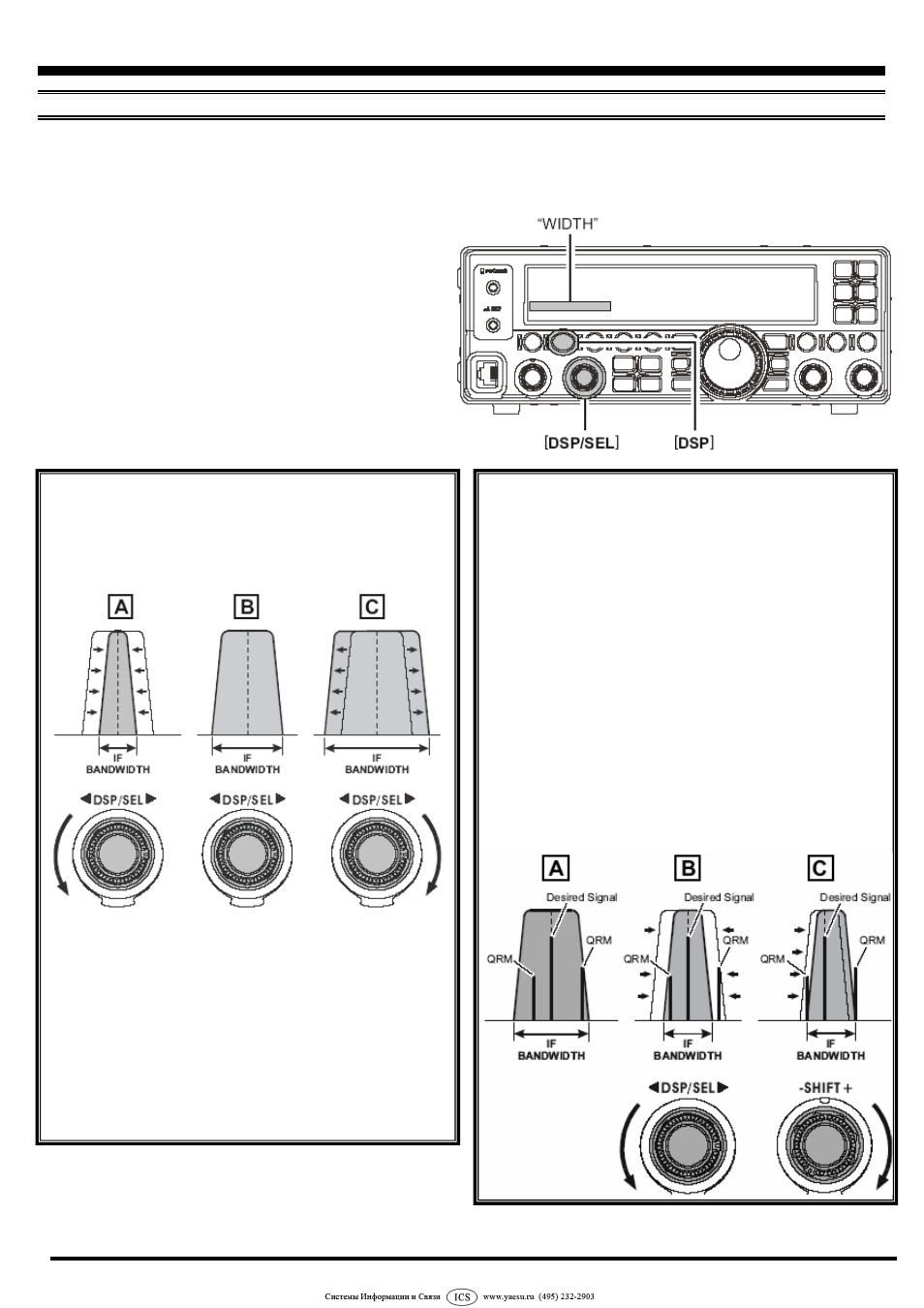

1. Нажмите кнопку [DSP] несколько раз для установки
значка “>” у индикатора “WIDTH” на графическом дисплее
DSP для включения настройки полосы пропускания
регулятором [DSP/SEL].
2. Поверните регулятор [DSP/SEL] для настройки полосы
пропускания. Вращение регулятора против часовой
стрелки уменьшает полосу пропускания, тогда как
вращение по часовой стрелке увеличивает полосу
пропускания.
Свойства, облегчающие использование
индикатор
Совместное использование сдвига
промежуточной частоты и полосы пропускания
Совместное использование функций сдвига
промежуточной частоты и полосы пропускания образуют
очень эффективную систему фильтрации помех.
Например, на рисунке «А» вы можете видеть как
появляется помеха на верхней и нижней боковой сигнала.
Путем
вращения регулятора [DSP/SEL] (полоса
пропускания), как показано на рисунке «В», помеха на
одной боковой может быть устранена, а путем вращения
регулятора
[SHIFT] (рисунок «С») помеха на
противоположной боковой может быть удалена без
принятия помехи, устраненной на рисунке «В».
Совет: Функции сдвига промежуточной частоты и полоса
пропускания
являются первичными инструментами,
которые вы должны использовать для лучшего подавления
помех. После сужения полосы пропускания и/или
настройки центра полосы пропускания, управление
Контуром также может добавить улучшение сигнала на
остаточной
полосе пропускания. Для получение
дополнительных преимуществ Notch-фильтр также может
быть использован совместно с тремя другими системами
фильтрации.
кнопка регул.
Рисунок «В» демонстрирует полосу пропускания,
установленную по умолчанию.
При вращении регулятора [DSP/SEL] налево полоса
пропускания будет уже (рисунок «А»), тогда как вращение
регулятора [DSP/SEL] направо, как это показано на
рисунке «С», расширит полосу пропускания.
IF BANDWIDTH – ширина полосы пропускания промежуточной частоты
Установленные по умолчанию полосы пропускания и
общие границы настроек полос пропускания будут
отличаться в зависимости от вида модуляции:
SSB: 1.8 kHz / 2.4 kHz / 3.0 kHz
(Номинально: 2.4 kHz).
CW: 500 Hz / 1.8. kHz / 2.4 kHz
(Номинально: 1.8 kHz).
AM: 3.0 kHz / 6.0 kHz / 9.0 kHz
(Номинально: 6.0 kHz).
FM: 2.5 kHz / 5.0 kHz
(Номинально: 5.0 kHz).
Страница 30 FT-450 Руководство Пользователя
