8
управляющему устройству). Убедитесь, что каждый провод от круглого разъема присоединен к
соответствующему штырьку прямоугольного разъема (т.е. 1 к 1, 2 к 2 и т.д.).
7. На время процедуры, подключите круглый разъем к поворотному устройству, а прямоугольный –
к управляющему устройству. Убедитесь, что переключатель СЕТЬ (POWER) на управляющем блоке
находится в положении ВЫКЛ (Off), затем вставьте вилку шнура питания в сеть.
8. Переведите переключатель СЕТЬ (POWER) в положение ВКЛ (ON). Убедитесь, что на блоке
управления зажглись индикаторные лампочки.
9. Нажмите клавишный переключатель поворота ВЛЕВО (LEFT) и убедитесь, что поворотное
устройство (если смотреть на него сверху) и стрелка на блоке управления одновременно
поворачиваются против часовой стрелки. Остановите вращение, затем переключите на поворот
ВПРАВО (RIGHT). Убедитесь, что поворотное устройство и стрелка индикатора поворачиваются по
часовой стрелке. Если что-то происходит не так, как описано выше, выключите переключатель СЕТЬ
(POWER) и проверьте правильность кабельных соединений.
10. Если поворотное и управляющее устройство работают как описано выше, установите на место
колпачки разъемов, фиксирующий винт и пластмассовый чехол (снятые на шаге 1).

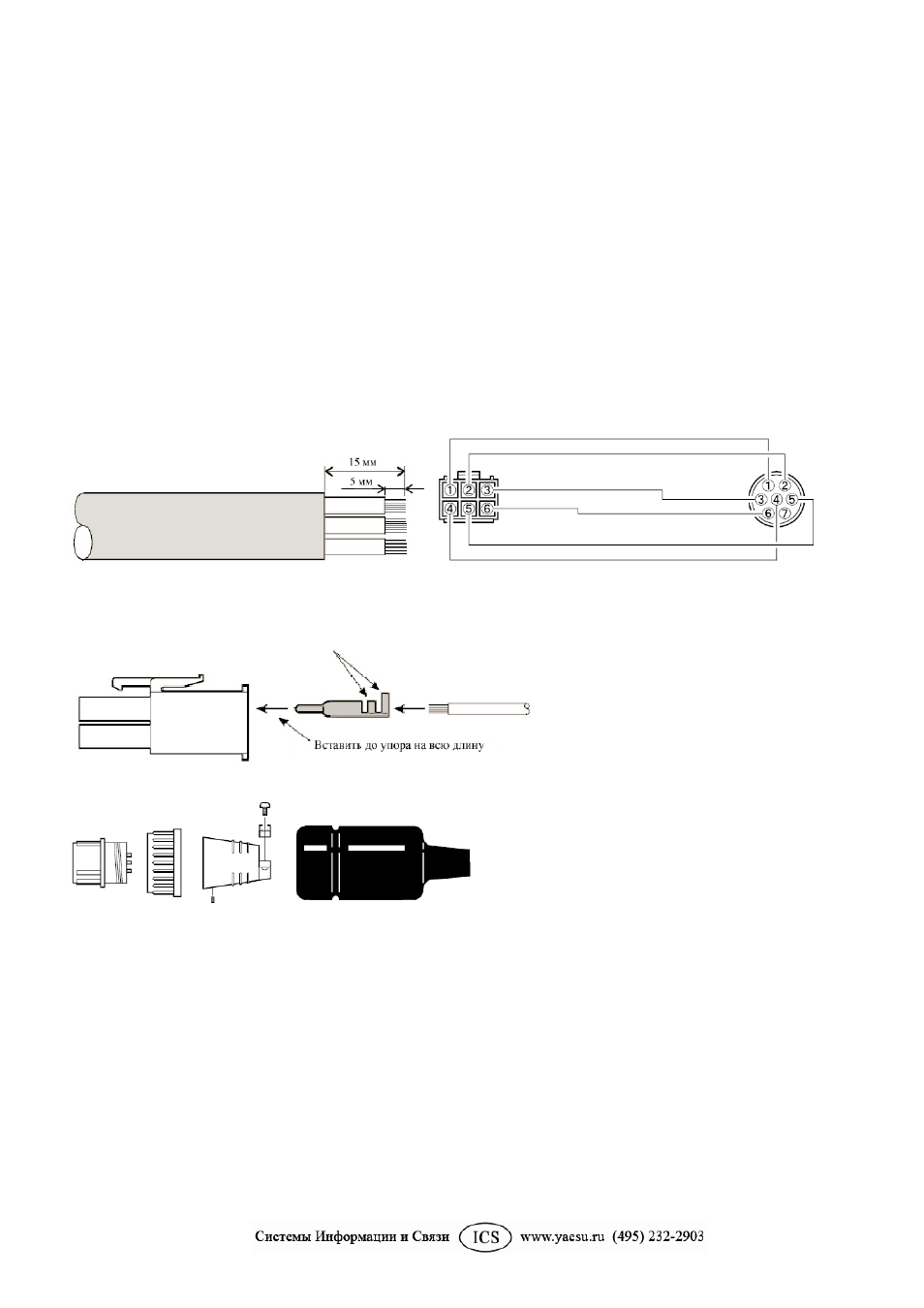

Штырек 7 на металлическом разъеме не используется
Сборка 6-штырькового пластикового разъема
Обожмите штырьковый контакт плоскогубцами
Сборка 7-штырькового металлического разъема
Монтаж поворотного устройства и антенны
Проверка исправности работы и правильности ориентации в помещении
1. На время процедуры, соедините поворотное и управляющее устройство с помощью кабеля.
2. Установите селективный переключатель (SELECT SWITCH) на задней панели в правое
положение, "Режим регулировки" (ADJ. MODE).
3. Убедитесь, что переключатель СЕТЬ (POWER) блока управления находился в положении ВЫКЛ
(OFF), затем вставьте вилку шнура управляющего устройства в розетку сети переменного тока.
4. Переведите переключатель СЕТЬ (POWER) в положение ВКЛ (ON). Удостоверьтесь, что на
устройстве управления зажглись контрольные лампочки. При этом может поворачиваться
