устройства с двухстворчатым зажимом используются сдвоенные кольцеобразные шарикоподшипники
со 100 шариками диаметром 7/16 дюйма. Это позволяет распределить нагрузку по всему диаметру
корпуса. Такая конструкция снижает механическое напряжение и износ, а также практически
исключает попадание внутрь воды: в верхней части корпуса отсутствует отверстие для вала.
Вместо обычного электродвигателя переменного тока в более ранних конструкциях поворотных
устройств, в устройствах G-800SA и G-1000SA применяется электродвигатель с переменным
напряжением постоянного тока. Это делает ненужным использование пускового конденсатора
большой емкости с его потенциальной возможностью отказа при колебаниях температуры
окружающей среды. Поворотный блок в заводской смазке заключен в алюминиевый корпус, отлитый
под давлением и покрытый меламиновой смолой, что обеспечивает функционирование в любых
климатических условиях, не требующее технического обслуживания. Упор центрирования мачты на
корпусе поворотного устройства упрощает ее точное механическое центрирование при установке.
Эстетично оформленный настольный блок управления не уступает по дизайну современным приемо-
передатчикам, и обеспечивает круговую индикацию на 360
о фактического ориентирования антенны по
сторонам света. Оператор может задать направление остановки (отметка, которую поворотное
устройство не может пересечь при вращении), наиболее удобное для его местоположения и режима
эксплуатации, позволяя тем самым совершать полный оборот через север, юг либо обе данные точки,
если это требуется. В любом случае, перекрывающее вращение на 90° позволяет осуществлять
поворот даже через отметку остановки(полный диапазон вращения составляет 450°).
Предполагается, что поворотное устройство будет монтироваться внутри опоры (в комплект поставки
не входит), на расстоянии минимум 1 м от ее верха, с закрепленной наверху упорной втулкой из
дополнительной комплектации (модель Yaesu GS-065 либо GS-680U).
В комплекты поставки моделей G- 800SA и G-1000SA включены мачтовый фиксатор и сопутствующая
крепежная арматура, а также штепсельные разъемы для поворотного и управляющего устройств.
Шестижильный кабель необходимой длины должен приобрести сам владелец.
Перед установкой поворотного устройства, прочтите внимательно данную инструкцию, чтобы
ознакомиться с необходимыми для этого процедурами и для того, чтобы убедиться, что у вас есть все
необходимые для проведения установки детали.

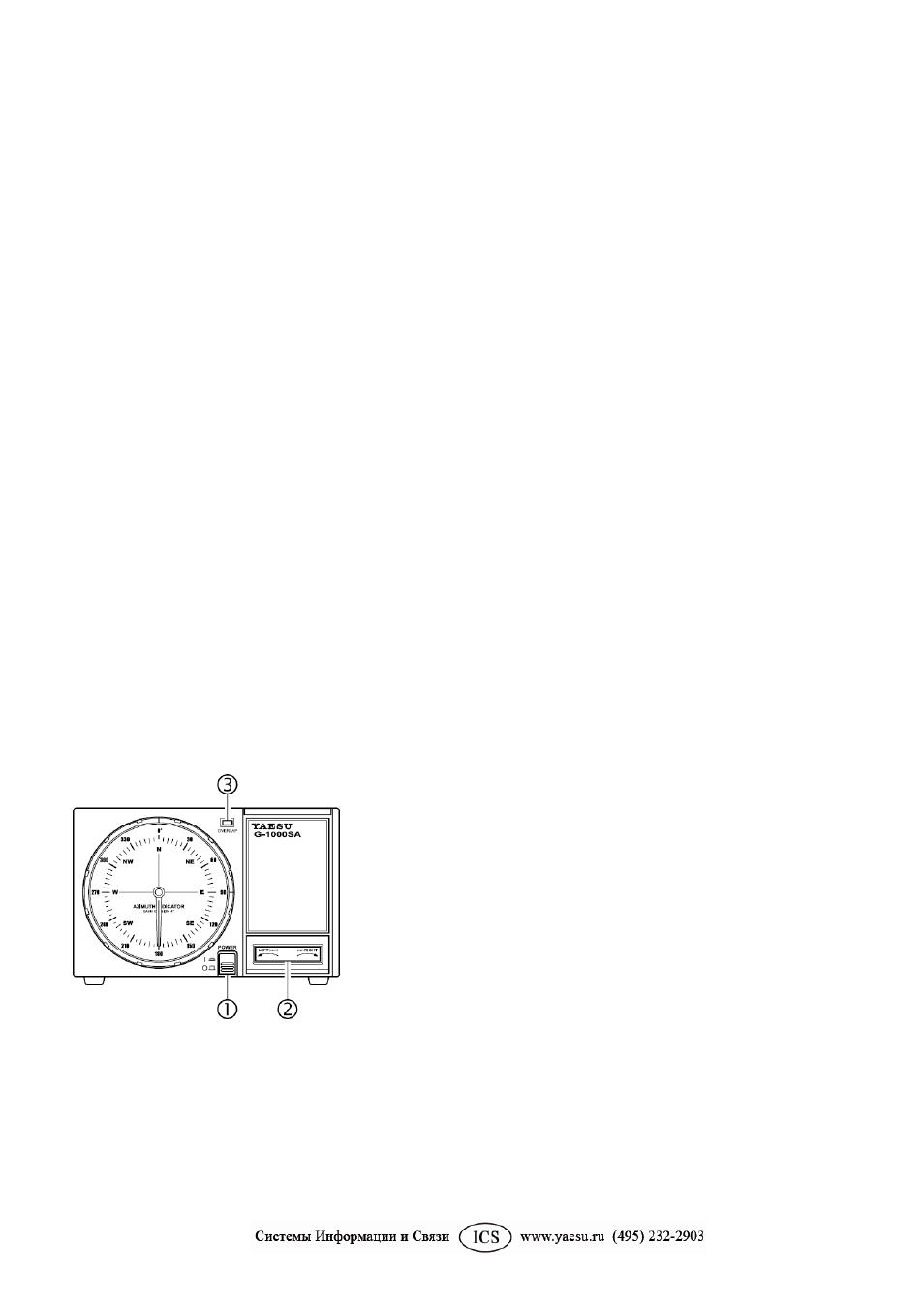

Переключатели и регуляторы блока управления
Передняя панель
1. Переключатель СЕТЬ (POWER). Нажмите этот переключатель, чтобы включить блок управления
и начать поворот антенны. Выключите его, когда поворотное устройство не используется.
2. Клавишный переключатель ВЛЕВО/ВПРАВО (LEFT/RIGHT). Нажмите на левую сторону этого
переключателя, чтобы антенна поворачивалась против часовой стрелки. Нажмите на правую сторону
этого переключателя, чтобы антенна поворачивалась по часовой стрелке.
