3
12 Провод для заземления. Проводник для заземления, прикрепляется к радиочастотному
сенсору винтом (заземление необходимо при использовании отдельного от трансивера
источника питания).
13 Двусторонний скотч (набор, 3 штуки), для закрепления измерительного модуля и/или
радиочастотного сенсора.
* При подключении не входящего в базовую комплектацию удлинительного кабеля,
расстояние между измерительным модулем и радиочастотным сенсором 5 метров.

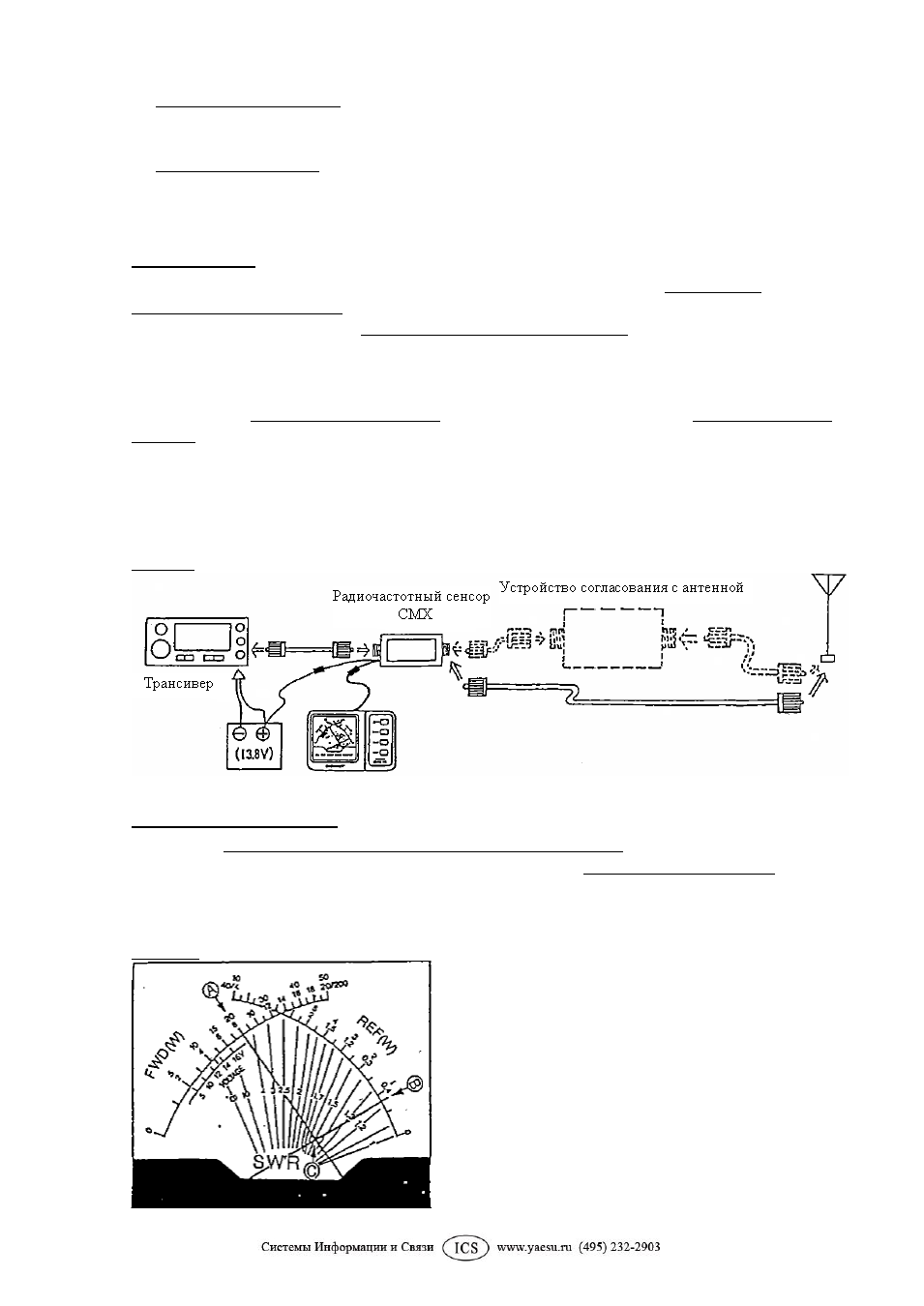

Подключение:
Прежде всего, подключите выходной кабель (фидер) трансивера к разъѐму для
подключения передатчика радиочастотного сенсора. Затем подключите антенный кабель
(или эквивалент нагрузки) к гнезду для подключения антенны. При использовании
совместно с устройством согласования с антенной (антенного тюнера) подключите
радиочастотный сенсор между трансивером и устройством согласования с антенной – см.
рисунок ниже.
* Подключите соединительный кабель (В) радиочастотного сенсора к соединительному
разъѐму (А) измерительного модуля.
* Для подсветки индикатора и проверки напряжения подключите кабель от внешнего
источника питания 13.8 В (11 - 15 В) постоянного тока. Если для питания трансивера и
радиочастотного сенсора используется один блок питания, то заземление делать не надо.
В противном случае, прикрутите провод заземления к радиочастотному сенсору штатным
винтом и подключите другой его конец к отрицательной клемме источника питания.
Пример:
Антенна
Источник питания Измерительный модуль CMX
Порядок использования
* Нажмите кнопку выбора диапазонов измеряемой мощности, соответствующую
мощности трансивера. При необходимости используйте выключатель подсветки.
* При включении трансивера на передачу на шкале FWD отображается мощность прямой
волны, на шкале REF – отражѐнной, а точка пересечения стрелок показывает значение
КСВ.
Пример:
(1) Рис. слева
диапазон 50 Вт
1. мощность прямой волны (FWD) – 20 Вт (A)
2. мощность отражѐнной волны (REF) – 0.8 Вт (B)
3. КСВ передатчика – 1.5 (С)
(2) диапазон 200 Вт
1. мощность прямой волны (FWD) – 80 Вт (A)
2. мощность отражѐнной волны (REF) – 3.2 Вт (B)
3. КСВ передатчика – 1.5 (С)
