Инструкция по эксплуатации Yaesu CMX-3
Страница 2
2
Сравнение соотношения КСВ и мощности отражѐнной волны:
Значение КСВ
1.0
1.1
1.2
1.5
2.0
2.5
3.0
Мощность отражѐнной волны
0
0.22 0.8
4.0
11.1
18.4
25.0

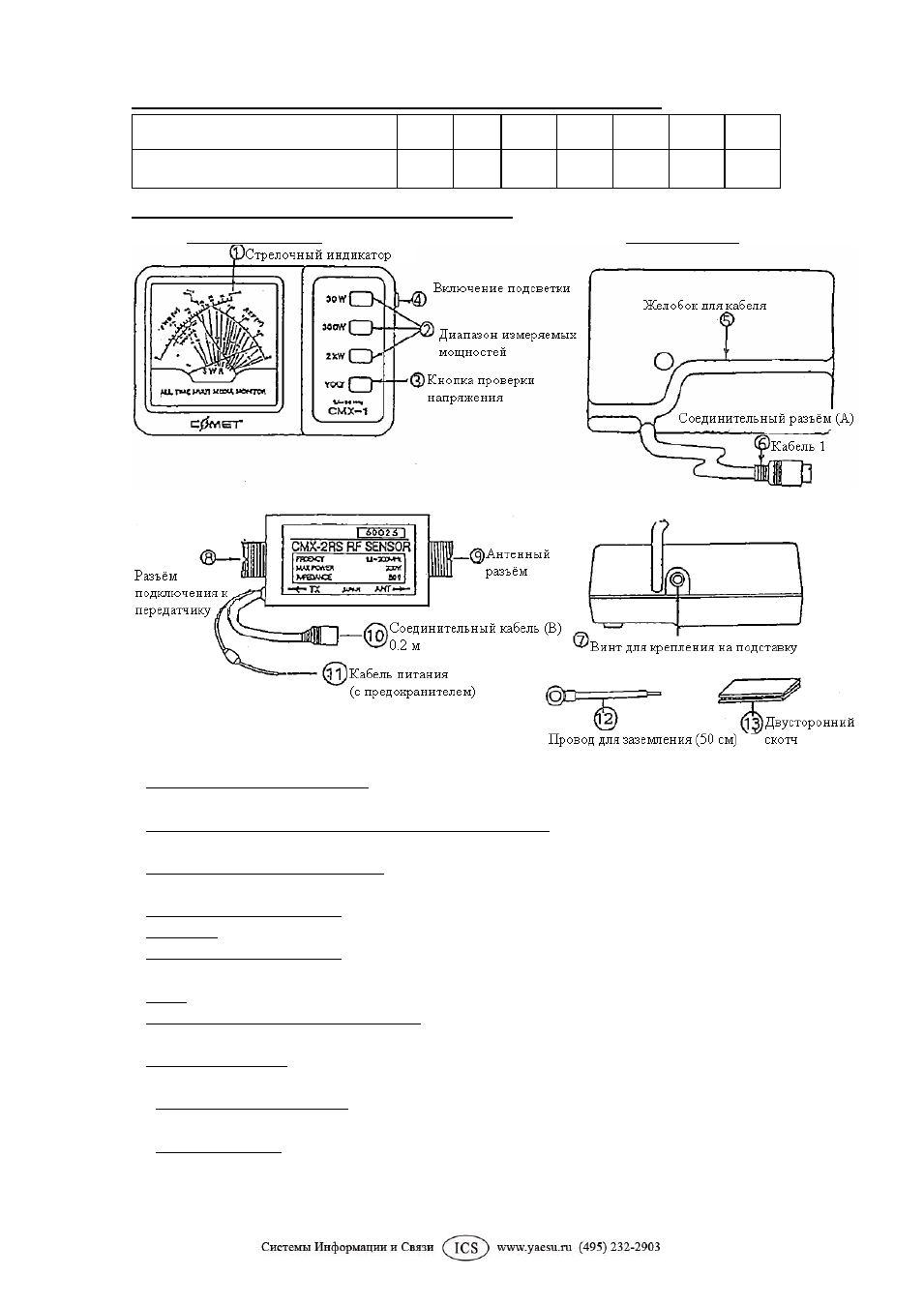

Названия и назначение органов управления:
Передняя панель
Задняя панель
Радиочастотный сенсор
Нижняя часть измерительного модуля
1 Двухстрелочный индикатор для отображения значений мощности прямой (FWD) и
отражѐнной (REF) волн, а также КСВ и напряжения.
2 Кнопки выбора диапазонов измеряемой мощности для выбора значения максимальной
мощности прямой (FWD) волны.
3 Кнопка проверки напряжения. При нажатии на эту кнопку проверяется напряжение
батарей и т.д.
4 Выключатель подсветки для включения/выключения подсветки индикатора.
5 Желобок для фиксации кабеля.
6 Соединительный разъѐм (A) для соединения измерительного модуля с радиочастотным
сенсором.
7 Винт для крепления измерительного модуля на подставку.
8 Разъѐм подключения к трансиверу для соединения с трансивером. Используйте 50-
омный коаксиальный кабель.
9 Антенный разъѐм для подключения антенны или эквивалента нагрузки. Используйте 50-
омный коаксиальный кабель.
10 Соединительный кабель (B) для соединения радиочастотного сенсора с измерительным
модулем. Длина 0.2 м.
11 Кабель питания (с предохранителем) для подсветки и проверки напряжения.
