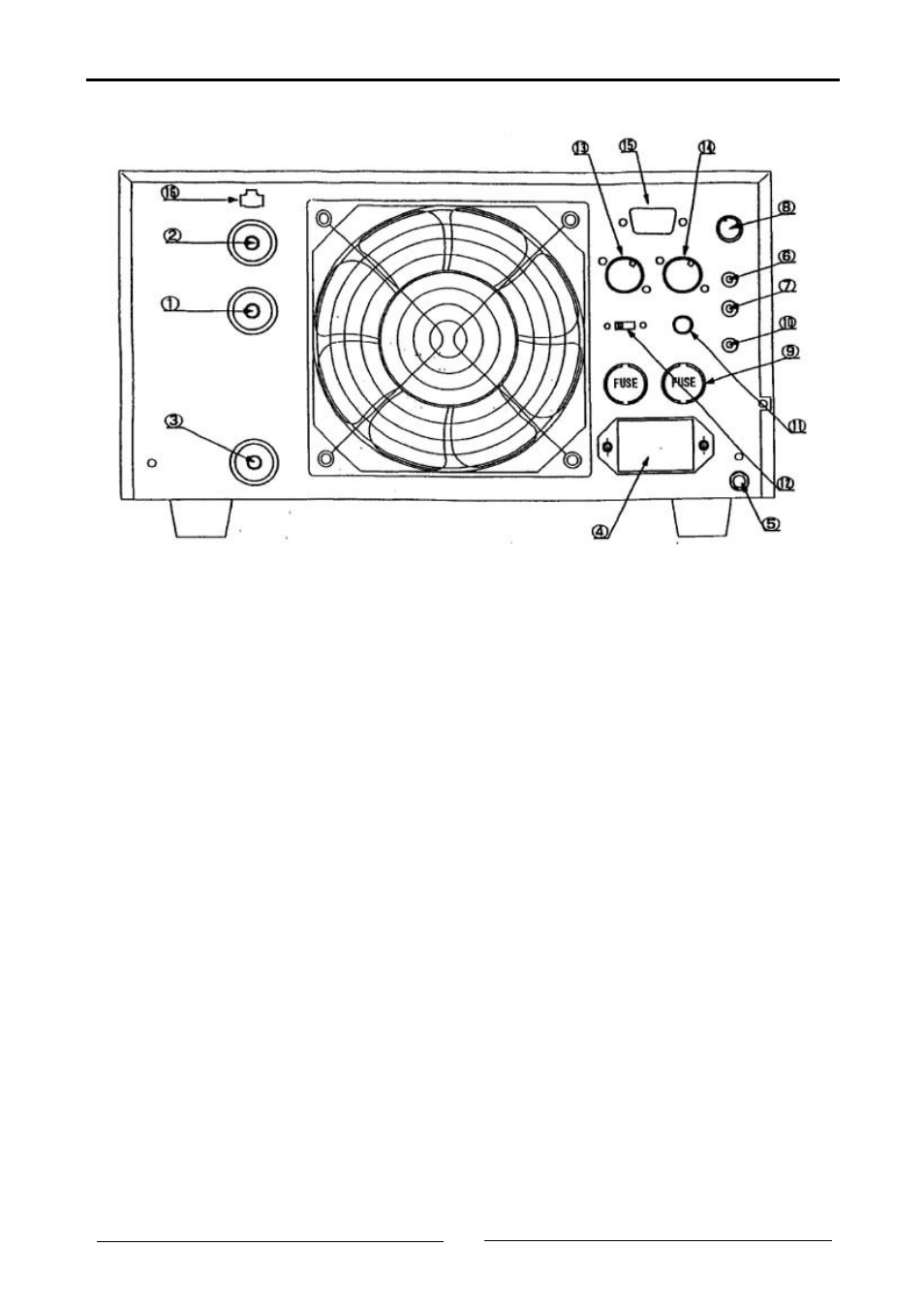

6.2 Описание задней панели
(1) ANT A Выходной ВЧ разъем. Подключается коаксиальный кабель от антенны
(2) ANT B Выходной ВЧ разъем. Подключается коаксиальный кабель от второй антенны или
эквивалента нагрузки (50 Ом, 1 кВт)
(3) INPUT Входной ВЧ разъем. Подключается коаксиальный кабель от трансивера
(4) AC POWER Разъем подключения кабеля AC питания 230V AC. Снабжен сетевым фильтром.
(5) GND Терминал заземления. Подключите заземление.
(6) SEND Разъем RCA. Подключите кабель управления от разъема ACC (или SEND, TX
GND) вашего трансивера. Электрические спецификации – 5V DC в режиме приема
(RX) и короткое замыкание (1 mA) в режиме передачи (TX).
(7) ALC Разъем RCA для выхода напряжения ALC. Отрицательное DC напряжение
подается на центральный пин, с которого затем подается на ALC терминал
трансивера. Линия ALC напряжения используется для удержания мощности
усилителя в заданных пределах. Также использование линии весьма полезно,
если трансивер имеет выходную мощность более 100 Вт. Дополнительные
сведения могут быть получены в документации на ваш трансивер.
(8) ALC ADJ Потенциометр для регулировки напряжения ALC. Максимальное значение минус
10V в положение против часовой стрелки до упора. По умолчанию установлено
значение 0 V (по часовой стрелке до упора).
(9) FUSE Пара предохранителей в цепи основного питающего напряжения 15A. Если вы
используете линию питания 115V, установите предохранитель на 25А.
(10) ICOM Разъем RCA для подачи DC напряжения с кабеля данных о диапазоне в
трансиверах ICOM. Смотри стр.11 Подключение кабеля данных о диапазоне от
трансивера ICOM.
(11) CI-V Разъем “тонкий джек” для подключения кабеля данных о диапазоне от
трансиверов ICOM в формате CI-V (стр.12).
