Руководство пользователя HL-1.5KFX

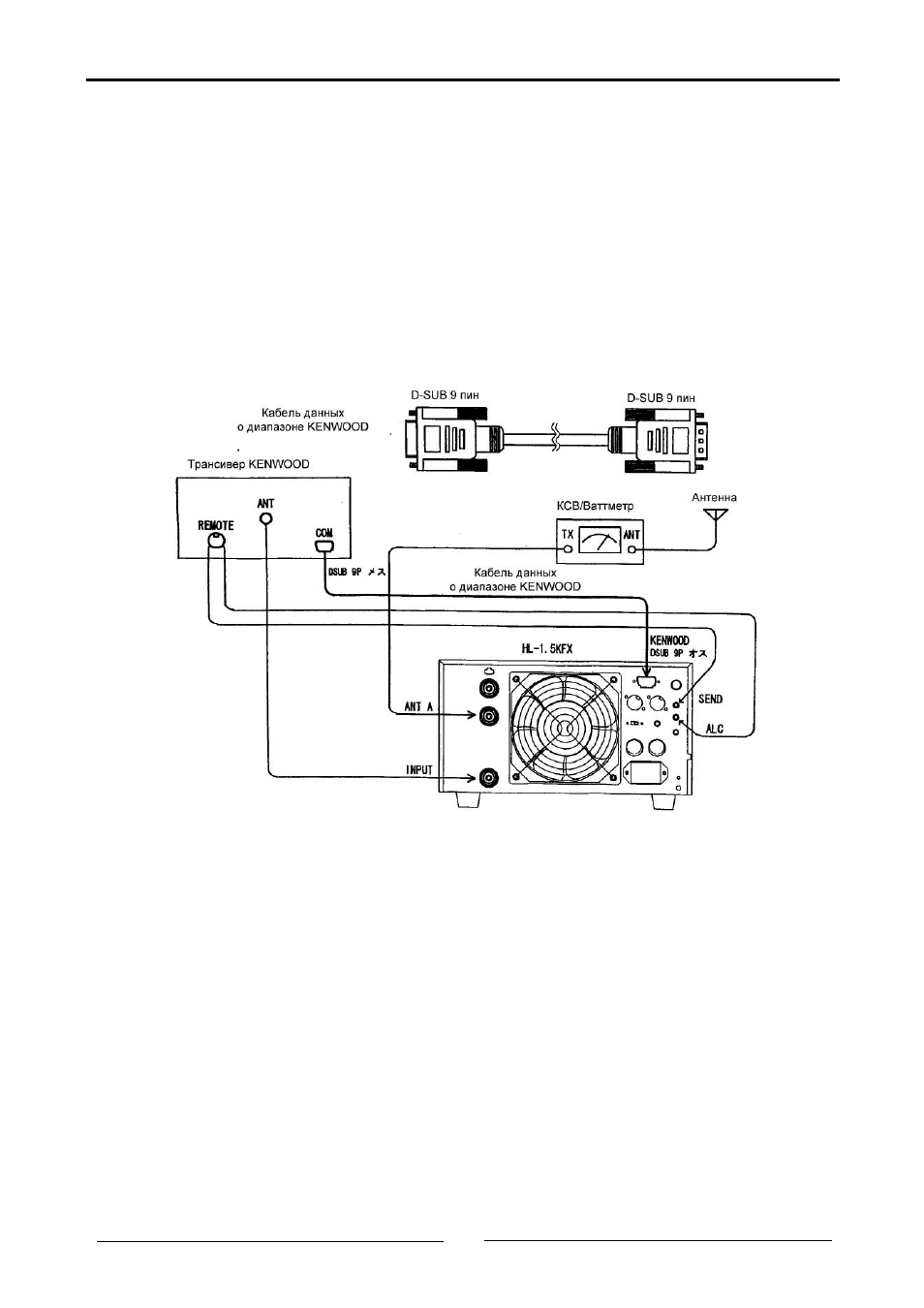

9.4 Кабель данных о диапазоне от трансиверов KENWOOD
Используя кабель данных о диапазоне от трансиверов KENWOOD, вы можете подключить к
усилителю мощности HL-1.5KFX трансиверы TS-950, TS-870 и т.д.
Первоначальные настройки для трансиверов
Communication Speed: 9600 (бод)
Стоп-бит: 1бит
Подробности приведены в документации на трансиверы KENWOOD.
Отключите питание трансивера и усилителя. Подключите разъем D-SUB (9 пин) к гнезду COM (D-SUB
9 пин) назадней панели трансивера Kenwood. Другой конец кабеля (D-SUB 9 пин) подключите к
разъему KENWOOD на задней панели усилителя.
Убедитесь, что трансивер находится в режиме приема. Включите питание трансивера и усилителя
мощности. Убедитесь, что все рабочие диапазоны в усилителе мощности устанавливаются корректно
автоматически при выборе диапазона с трансивера.
10. Схемы защиты
Усилитель мощности HL-1.5KFX снабжен пятью схемами защиты. Если усилитель мощности
отключился по какой-то причине, то перед инициализацией необходимо выяснить причину
срабатывания защиты и устранить ее. Отключите питание усилителя и включите его снова.
10.1 O.DRIVE (Перегрузка/установка некорректного диапазона)
Если уровень раскачки достигает 100 Вт, то усилитель переводиться принудительно в режим STBY
для защиты входных цепей транзисторов оконечного каскада. Эта схема защиты может также
срабатывать при установке некорректного диапазона. Обычно это происходит в режиме ручной
установки диапазона, если рабочий диапазон усилителя ниже диапазона трансивера. Для
соответствия требованиям FCC любые ВЧ излучения в пределах 26.0-28.0 МГц приводят к
отключению усилителя.
10.2 O.HEAT (Перегрев)
Если температура алюминиевых радиаторов усилителя мощности достигает 70 градусов, то
срабатывает защита транзисторов оконечного каскада от перегрева и усилитель принудительно
переводится в режим приема. Аналогично, если температура внутренней обмотки питающего
трансформатора достигает 130 градусов, усилитель также переводится в режим приема. Схема
защиты O.HEAT не может быть проинициализирована, так что вам необходимо подождать, пока
радиаторы или трансформатор не остынут до необходимой температуры.
15
