Инструкция по эксплуатации HL-450B
(12)STBY (Разъем RCA)
Не забудьте подключить к этому разъему линию управления PTT для надежной коммутации “прием-
передача” в данном усилителе. Если терминал STBY заземляется, то усилитель HL-450B переходит
в режим передачи. Соедините этот разъем с разъемом ACC (или терминалом REMOTE) вашего
трансивера. Наименование разъема для управления линией PTT может быть различным у каждого
производителя трансиверов. Например, в трансиверах ICOM необходимый разъем именуется
“SEND”, в трансиверах YAESU – “TX GND” , у других – “REMOTE”.

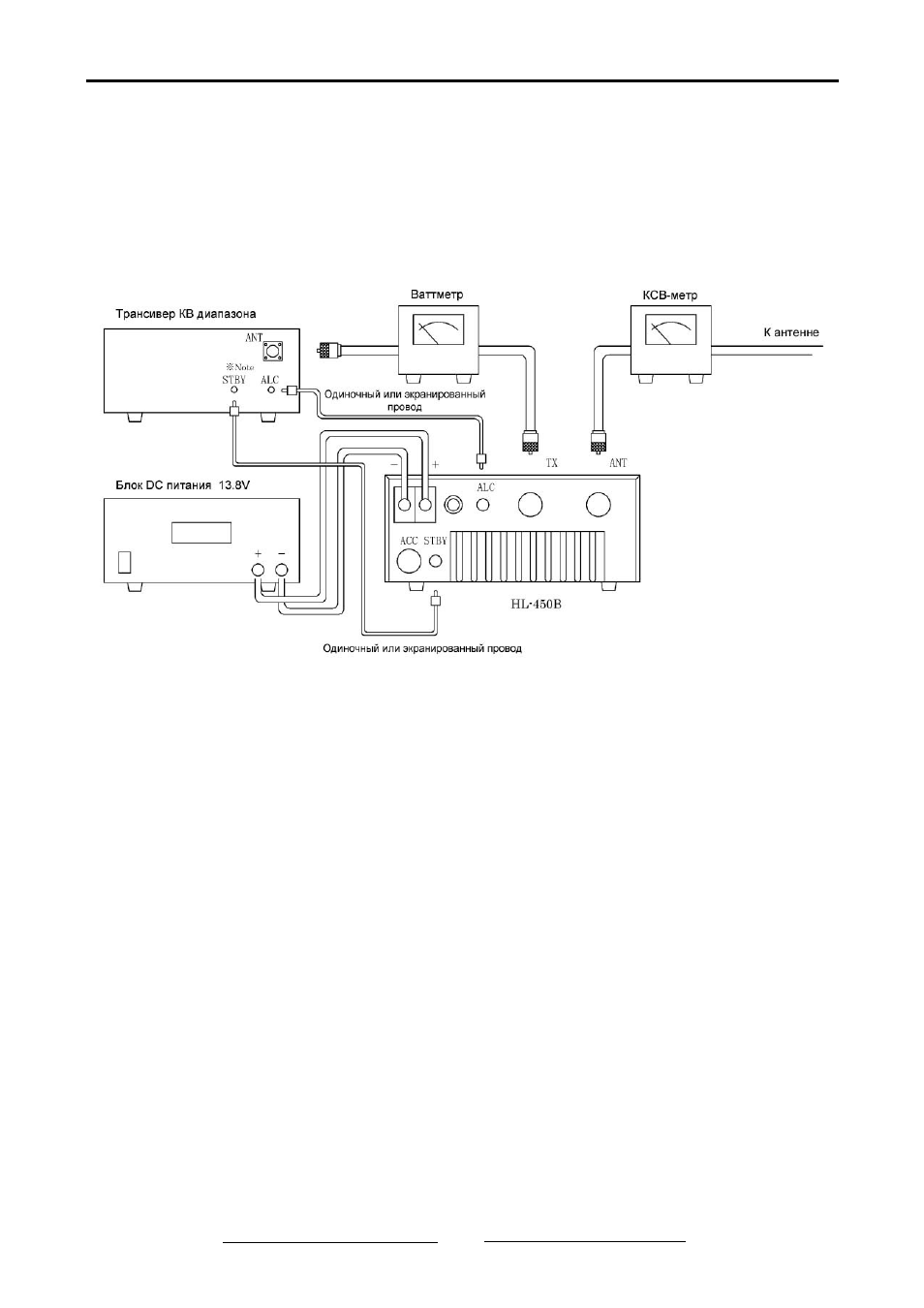

Подключение
(Примечание. Этот разъем в зависимости от производителя трансивера может именоваться как
“SEND” или “TX GND” и т.д.)
Эксплуатация
(1) Проверьте подключение всех кабелей еще раз согласно рисунка приведенного на стр.6. Включите
питание трансивера. Пока не включайте питание усилителя. В режиме приема сигнал с антенны
должен поступать на вход трансивера через усилитель, и вы должны прослушивать сигнал в
головных телефонах. Подключите антенну, которая рассчитана на излучение мощности 400 Вт
PEP.
(2) Теперь установите в трансивере свободную частоту и проверьте согласование антенны на этой
частоте с помощью КСВ метра. Используйте режим CW. Если значение КСВ слишком высоко,
проверьте вашу антенну или отрегулируйте длину излучающего элемента. КСВ антенны должен
быть менее 1.5.
(3) Если согласование антенны хорошее, включите питание усилителя.
(4) Определите режим установки диапазона AUTO (автоматический) или MANU (ручной). Если режим
AUTO выбран, то индикатор AUTO/MANU подсвечен. Скоммутируйте трансивер на передачу для
раскачки усилителя. Если установлен ручной режим выбора диапазона (MANU), то нажимайте
кнопку и индикатор выбранного диапазона будет подсвечен. Текущий диапазон смещается на
одну позицию вверх при каждом нажатии кнопки.
(5) Если трансивер переводится в режим передачи, то усилитель автоматически переходит в режим
передачи (режим усиления) и сигнал высокой мощности будут излучаться в антенну. Стрелка
измерителя будет отображать уровень излучаемой мощности.
(6) Отрегулируйте положение подстроечного регулятора ALC в усилителе для обеспечения
максимального уровня мощности 400 Вт или необходимого уровня мощности, в случае, если
выходная мощность трансивера превышает 50 Вт.
6
