Инструкция по эксплуатации HL-450B
• Напряжение питания должно быть 13.8 V DC (или в пределах от 12 до 14 V DC). Никогда не
подключайте усилитель мощности к блокам питания с более высоким напряжением или к
источнику переменного тока АС 115V и т.д. Это приведет к выходу усилителя из строя.

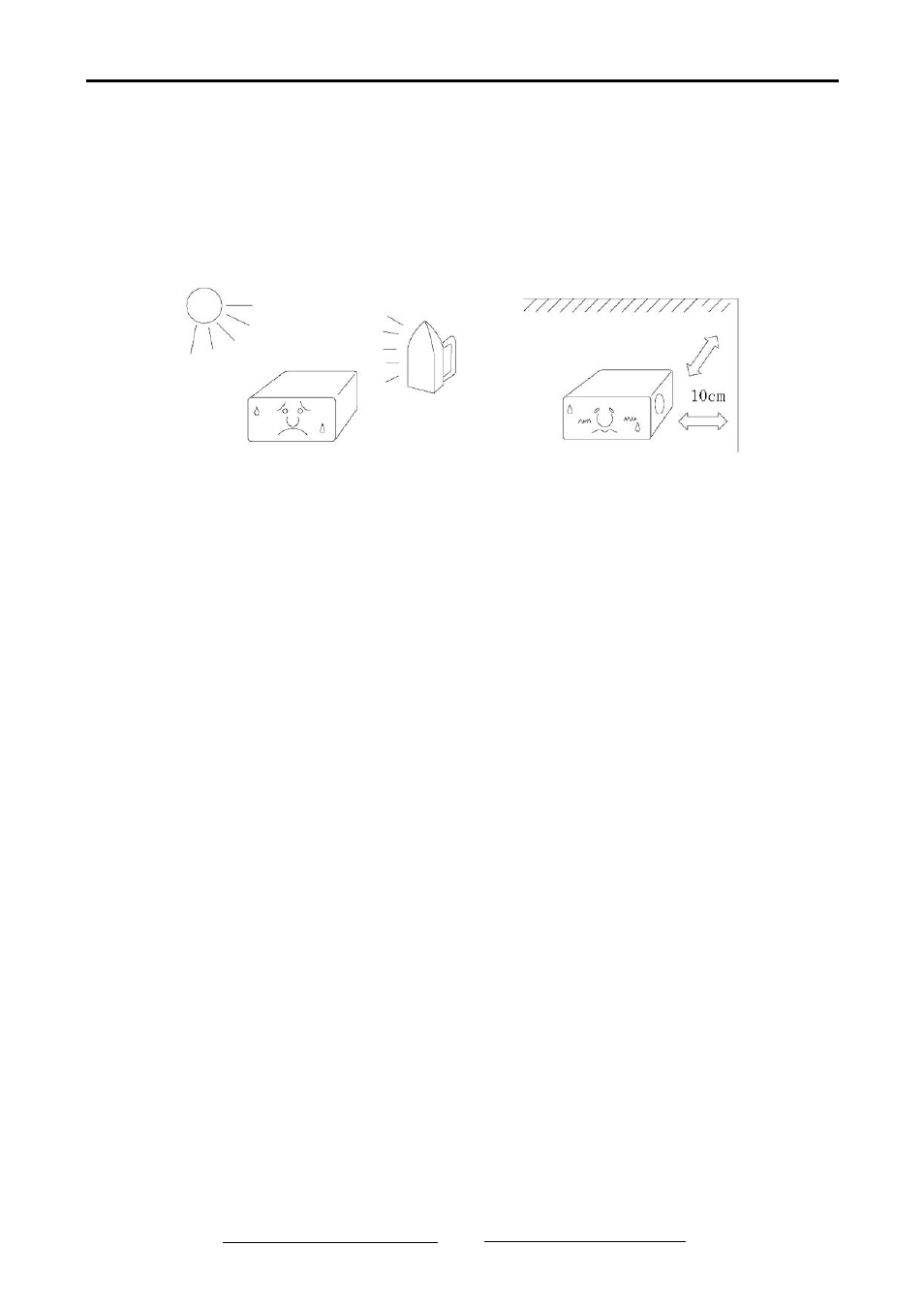

• В усилителе применяется принудительное воздушное охлаждение. При установке усилителя
необходимо обеспечить несколько дюймов свободного пространства с боковых панелей и с
задней панели усилителя для обеспечения беспрепятственной циркуляции воздуха от
вентилятора. Никогда не блокируйте вентиляционные отверстия на верхней крышке корпуса
вашего усилителя.
• Избегайте воздействия сильных физических ударов на усилитель, поскольку это может привести к
повреждению внутренних компонент усилителя. Транспортировку усилителя осуществляйте с
осторожностью во избежания нанесения ударов и падения оборудования.
Спецификации
Рабочие частоты Все любительские диапазоны, 3.5-28 МГц, включая WARC
Виды излучения SSB (A3E), CW(A1A), FM (F3E)
ВЧ раскачка 50 Вт
Выходная мощность SSB (PEP)/CW 400 Вт(максимум), 350Вт(обычно), 300 Вт (минимум)
Питающее напряжение DC 13.8V, 60 А макисмум
Входной импеданс 50 Ом
Выходной импеданс 50 Ом
Оконечный транзистор THP-120x4
Метод охлаждения Принудительное воздушное охлаждение
Входной/выходной разъем UHF (SO-239)
Встроенные функции (1) Терминал коммутации прием-передача
(2) Схемы защиты (КСВ антенны, превышение уровня тока,
превышение уровня напряжения, перегрузка, перегрев,
установка некорректного диапазона).
(3) Измеритель выходной мощности
(4) ALC терминал
(5) Терминал для внешнего контроллера (HRC-60)
Аксессуары Кабель питания (пара проводов красный/черный) – 1 шт.
Коаксиальный кабель для трансивера – 1 шт.
Кабель коммутации прием-передача (с RCA разъемами) – 1 шт.
Запасной предохранитель 30А x 4 шт
Руководство пользователя, гарантийный талон
Габариты 220 х 90 х 330 мм
Вес Приблизительно 5 кг
3
