Инструкция по эксплуатации HL-700B
Кроме корректного значения питающего напряжения, внешний блок питания должен обеспечивать
необходимый запас по току до 70 А или более.
Мы настоятельно рекомендуем использовать для питания усилителя мощности регулируемый блок
DC питания HP-700, имеющий запас по мощности до 100 VAC. Если вам необходимо питать
усилитель мощности от источника напряжения DC 24V, необходимо использовать DC-DC
преобразователь HP-70.
(2) Антенна
Используйте антенну, рассчитанную на мощность 600 Вт. Настоятельно рекомендуется подключить в
цепь питания антенны внешний КСВ-метр для контроля значения КСВ антенны в режиме реального
времени.
(3) Коаксиальный кабель
Для соединения ВЧ входов/выходов вашей системы необходимо использовать коаксиальный кабель
с волновым сопротивлением 50 Ом (8D2V или эквивалент). Если где-либо в системе будет
использован коаксиальный кабель с другим волновым сопротивлением (например, 5C2V, 75 Ом), это
может привести не только к дополнительным потерям, но и к нестабильной работе. Если вам все же
необходимо использовать кабель с другим волновым сопротивлением, то рекомендуется
использовать специализированные преобразователи импеданса или трансформаторы.
(4) Трансивер
Используйте трансивер, выходная мощность которого 10 Вт или 100 Вт в диапазонах КВ в режимах
SSB, CW, RTTY, FM и АМ.
(5) Место установки
Эта модель усилителя снабжена принудительным воздушным охлаждением на основе вентилятора,
забирающего воздух через отверстия на верхней панели и выдувающего его через отверстия на
задней панели. Если усилитель мощности будет установлен в условиях, затрудняющих движение
воздуха вокруг верхней и задней панели корпуса, эффективность системы охлаждения будет
существенно снижена. Это приведет не только к перегреву, но и к нестабильной работе системы.
Необходимо обеспечить свободное пространство не менее 10 см между задней панель корпуса
усилителя и стеной, а также такое же пространство над верхней панелью. Кроме этого, избегайте
размещения усилителя мощности вблизи нагревательных приборов, а также воздействия прямых
солнечных лучей.
(6) Блок дистанционного управления, ALC
Коммутация приема и передачи осуществляется автоматически на основе системы обнаружения
несущей, однако, если для режима SSB требуется стабильная коммутация, то она может
осуществляться блоком дистанционного управления и трансивером. Для этого вам необходимо
подключить разъем аксессуаров трансивера, один из пинов которого будет заземляться при передаче
и размыкаться в режиме приема.
Кроме этого, для обеспечения превосходного качества излучаемого сигнала необходимо
использование линии ALC, которая предназначена для контроля уровня выходной мощности
трансивера. Подключите кабель дистанционного управления и ALC к соответствующим разъемам
вашего трансивера.
(7) Мобильная установка
Поскольку для питания усилителя мощности требуется большой запас по току, необходимо
убедиться, что емкости вашего аккумулятора или генератора достаточно для питания оборудования.
Рекомендуется не выключать двигатель вашего транспортного средства при эксплуатации
оборудования, во избежание предварительной разрядки аккумулятора.

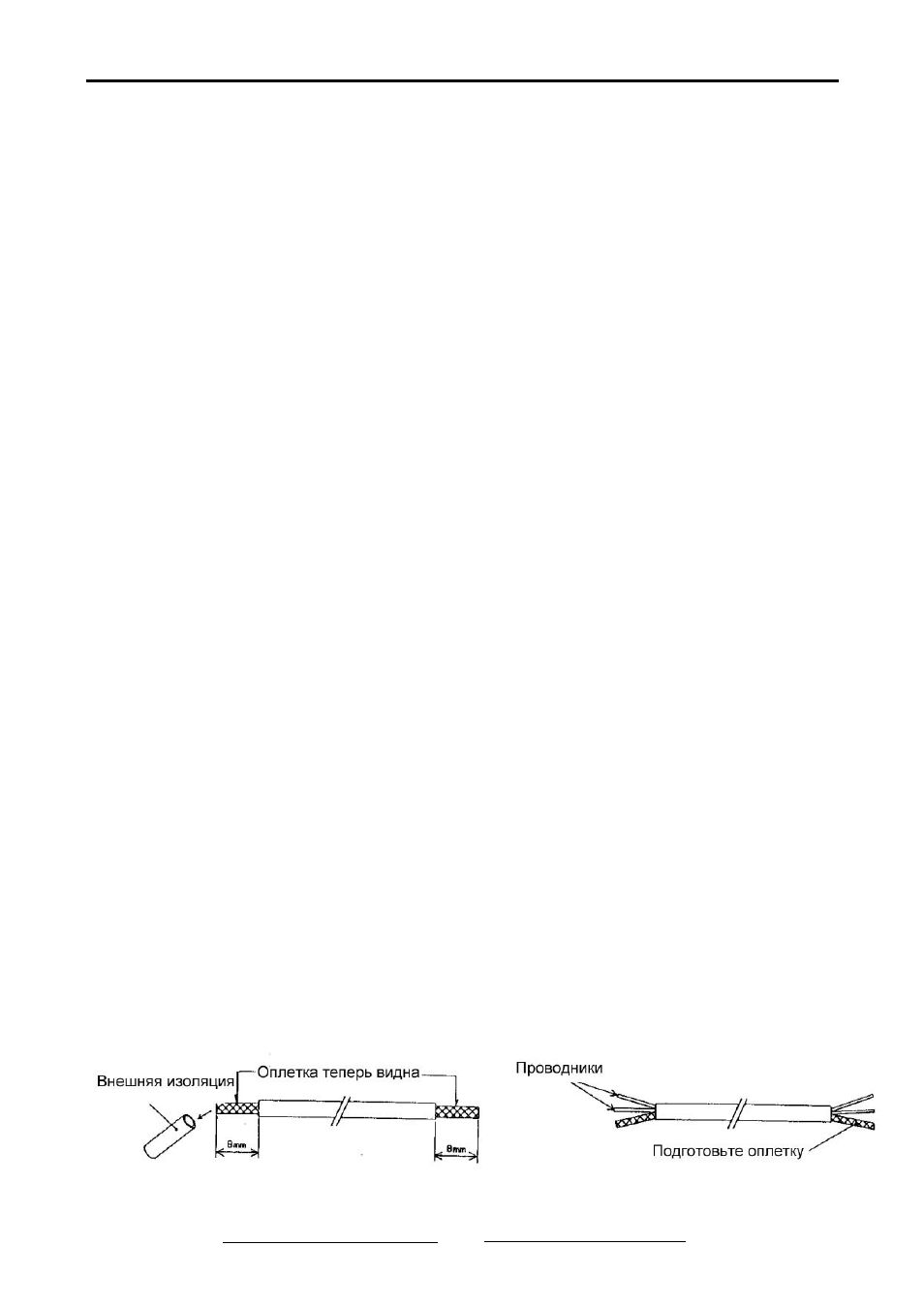

(1) Подготовка двухпроводного экранированного провода к использованию.
(a) Удалите слой защитной изоляции (b) Потяните за проводники
