Инструкция по эксплуатации HL-700B
Подготовка
Подключение кабеля

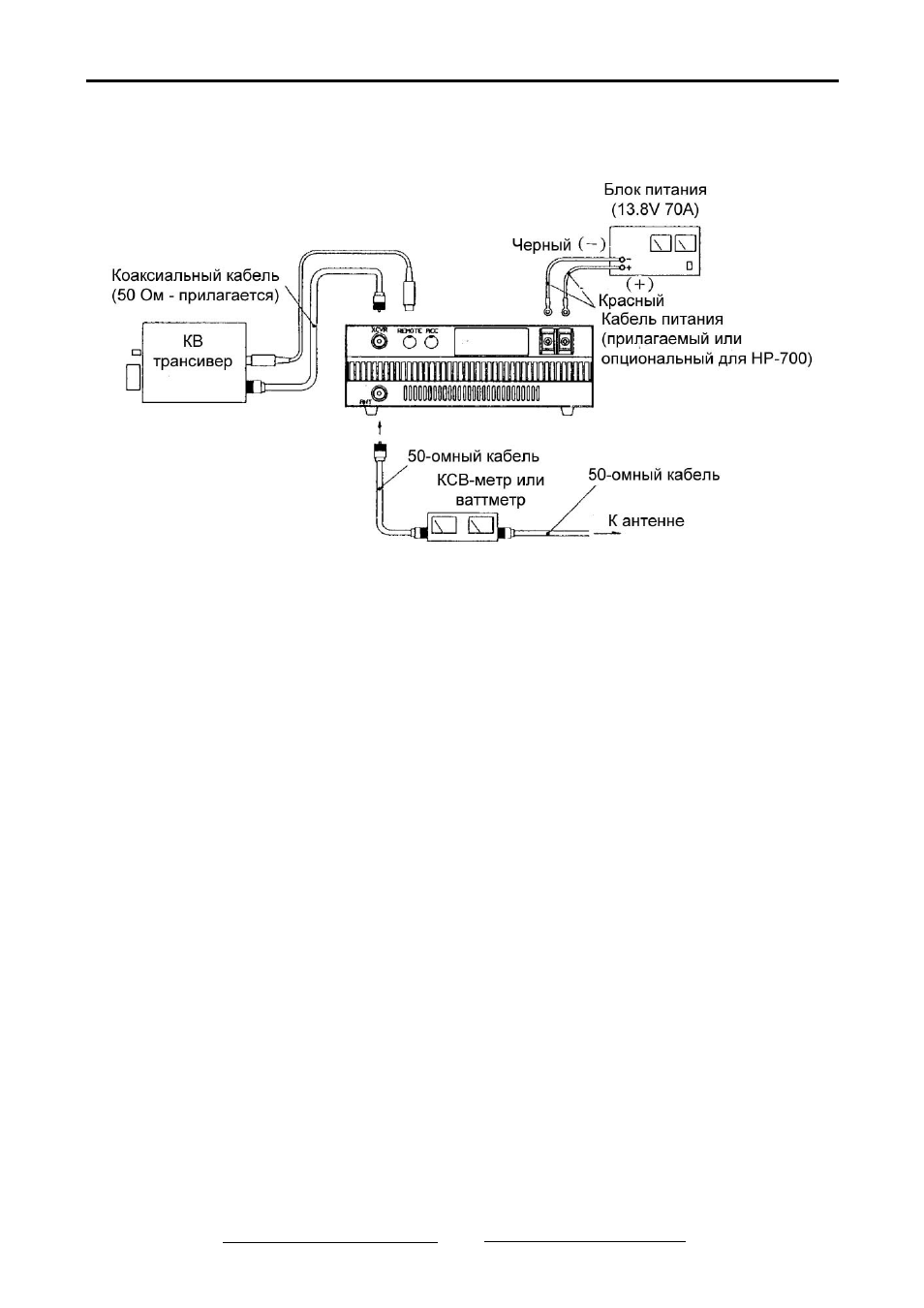

Подключите необходимые кабели между оборудованием на вашей станции, как показано на рисунке
ниже.
Измерение КСВ антенны
(1) Подключите кабель питания трансивера к источнику питания, соблюдая корректную
полярность.
(2) Установите в трансивере необходимую рабочую частоту и подайте сигнал несущей (4-10 Вт) в
антенну в режиме передачи.
(3) Измерьте степень согласования антенны с выходным каскадом с помощью КСВ-метра.
(4) Если значение КСВ высоко (более 1.5), то эффективная мощность излучения снижается и
работа передающей системы может быть не стабильна. В этом случае, необходимо изменить
длину элемента антенны или включить между антенной и усилителем мощности согласующее
устройство.
Подготовка перед началом работы
Установите все переключатель и регуляторы передней и задней панели в следующее положение и
подключите кабель питания к источнику питания.
(1) Кнопка POWER в положение OFF.
(2) Переключатель индикации параметра – Vc
(3) Кнопка выбора диапазона – текущий рабочий диапазон.
(4) Переключатель выбора вида излучения (SW2 на плате управления) – любой AM (FM) или SSB
(CW) режим.
(5) Переключатель уровня входной мощности (SW4).
10W для трансиверов с выходной мощностью 10 Вт и менее.
100W для трансиверов с выходной мощностью от 10 Вт до 100 Вт
(6) Переключатель уровня выходной мощности (SW3)
Переключение имеет смысл, только если переключатель SW3 установлен в положение 10 W.
Положение HI соответствует мощности 400 Вт, положение LO мощности 250 Вт.
(7) Переключатель выбора управления (SW1)
RE – использование дистанционного управления
COX – использование схемы обнаружения несущей
(8) Подключите кабель питания к источнику питания.
(9) Убедитесь, что рабочие диапазоны в усилителе мощности и в трансивере идентичны.
(10)Установите в трансивере вид излучения CW, AM, TUNE для передачи несущей.
