Большинство работ в режиме ЧМ выполняются с антеннами с вертикальной поляризацией. При использовании та-
кой направленной антенны как YAGI или Quad обязательно ориентируйте ее так, чтобы была вертикальная поляриза-
ция, если вы не оказались в такой особой рабочей обстановке, когда используется горизонтальная поляризация.
Следует иметь в виду, что настоящий трансивер разработан для работы в широком диапазоне частот в VHF и UHF
спектре частот. Для обычного прослушивания, вы, возможно, захотите иметь широкополосную антенну такую как диско-
коническую, так как направленная антенна такая как, например, Yagi ухудшает качество работы за пределами люби-
тельского диапазона.
Для разработки и оптимизации VHF и UHF антенны имеется прекрасные справочные материалы на твердом носи-
теле и компьютерная информация. Ваш дилер поможет вам в отношении требований, предъявляемых к установке ан-
тенны.
Для ввода в ваш FT-90R используйте высококачественный 50-омный коаксиальный кабель. Все попытки обеспечить
высокоэффективную антенную систему обречены на провал, если будет использован низкокачественный с большим ко-
эффициентом потерь коаксиальный кабель. Потери в коаксиальном кабеле возрастают по мере увеличения частоты.
Так что 8-метровая (25”) коаксиальная линия с ½ дБ потерями на частоте 28 МГц может иметь потери 2 дБ и даже
больше на 440 МГц, поэтому тщательно подбирайте коаксиальный кабель, с учетом того, где будет производиться
установка (мобильная против базовой), а также с учетом всей необходимой длины кабеля (для очень коротких отрез-
ков кабеля при мобильной установке может оказаться более приемлемыми кабели более мелкие и более гибкие).
Для справки. В приведенной ниже таблице указанные в цифрах потери относятся к имеющимися в продаже коакси-
альным кабелям, которые часто используются в VHF установках.
Потери в дБ на 30 м (100 фут) для отобранных 50-омных коаксиальных кабелей.
(Предполагается 50-омные входная/выходная оконечная нагрузка)
Тип кабеля
Потери: 144 МГц
Потери: 440 МГц
RG-58
6,5
13
RG-58 Foam
4,7
8,5
RG-8A/ -213
3,0
5,7
RG-8 Foam
2,0
3,7
Belden
® 9913
1,5
2,7
½” “Hardline”
1,0
1,8
7/8” “Hardline”
0,7
1,3
Потери даны в округленных цифрах. Полную спецификацию можно найти в каталогах фирм производителей кабе-
лей.
При наружной установке непременно обеспечьте надежную изоляцию от проникновения воды в местах соединений,
так как вода, проникшая в коаксиальный кабель, вызывает потери, которые будут быстро расти, разрушая эффектив-
ность связи. Использование самых какие только возможны коротких высокого качества коаксиальных кабелей, которые
подходят к вашему бюджету, обеспечит вам наилучшее качество работы вашего FT- 90R.
Мобильная установка
FT-90R должен быть установлен в транспортном средстве, имеющем электрическую систему с отрицательный зем-
лей. Используя поставляемый монтажный кронштейн ММВ-48, установите трансивер так, чтобы легко можно добраться
до дисплея, ручек управления и микрофону. Трансивер можно устанавливать в любом месте, но не около обогрева-
тельного вентилятора и не там, где он может создавать помехи (при визуальном осмотре или механической проверке).
Постарайтесь сделать так, чтобы было так просторно сзади трансивера, чтобы воздух мог свободно проходить через
поглотитель тепла. Обращайтесь к диаграмме, где показано процедура правильной установки.
Установка трансивера

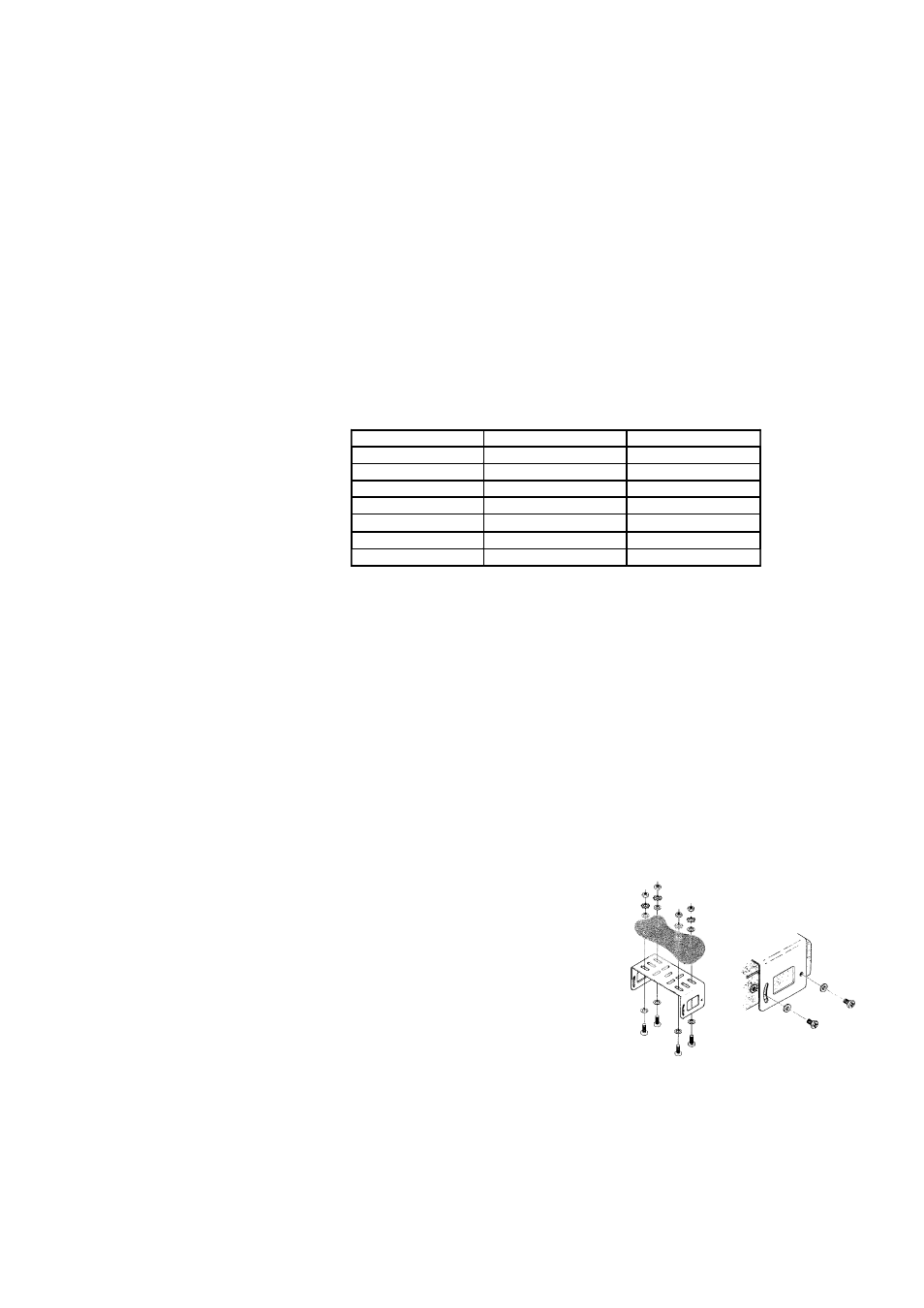

Выберете для монтажа трансивера достаточно просторное место,
плюс пространство для вентиляции около поглотителя тепла. Исполь-
зуя монтажный кронштейн в качестве трафарета для монтажных от-
верстий, с помощью 4,8 мм (3/6”) сверла проделайте монтажные от-
верстия и закрепите монтажный кронштейн, используя поставляемые
болты, прокладки и гайки (см. диаграмму)
Поместите трансивер в кронштейн таким образом, чтобы отверстия на
стороне совпадали с отверстиями в кронштейне и закрепите болтами
трансивер на месте с помощью поставляемых коротких болтов и
прокладок.
Мобильные соединители питания
Чтобы до минимума уменьшить падение напряжения и избежать перегорания предохранителей транспортного сред-
ства, нужно соединить поставляемый кабель питания постоянного тока с выводами батареи. Не пытайтесь разру-
шить или обойти предохранитель кабеля постоянного тока – он стоит там для того, чтобы защитить вас, ваш
трансивер и электрическую систему вашего транспортного средства.
