Гнездо Microphone

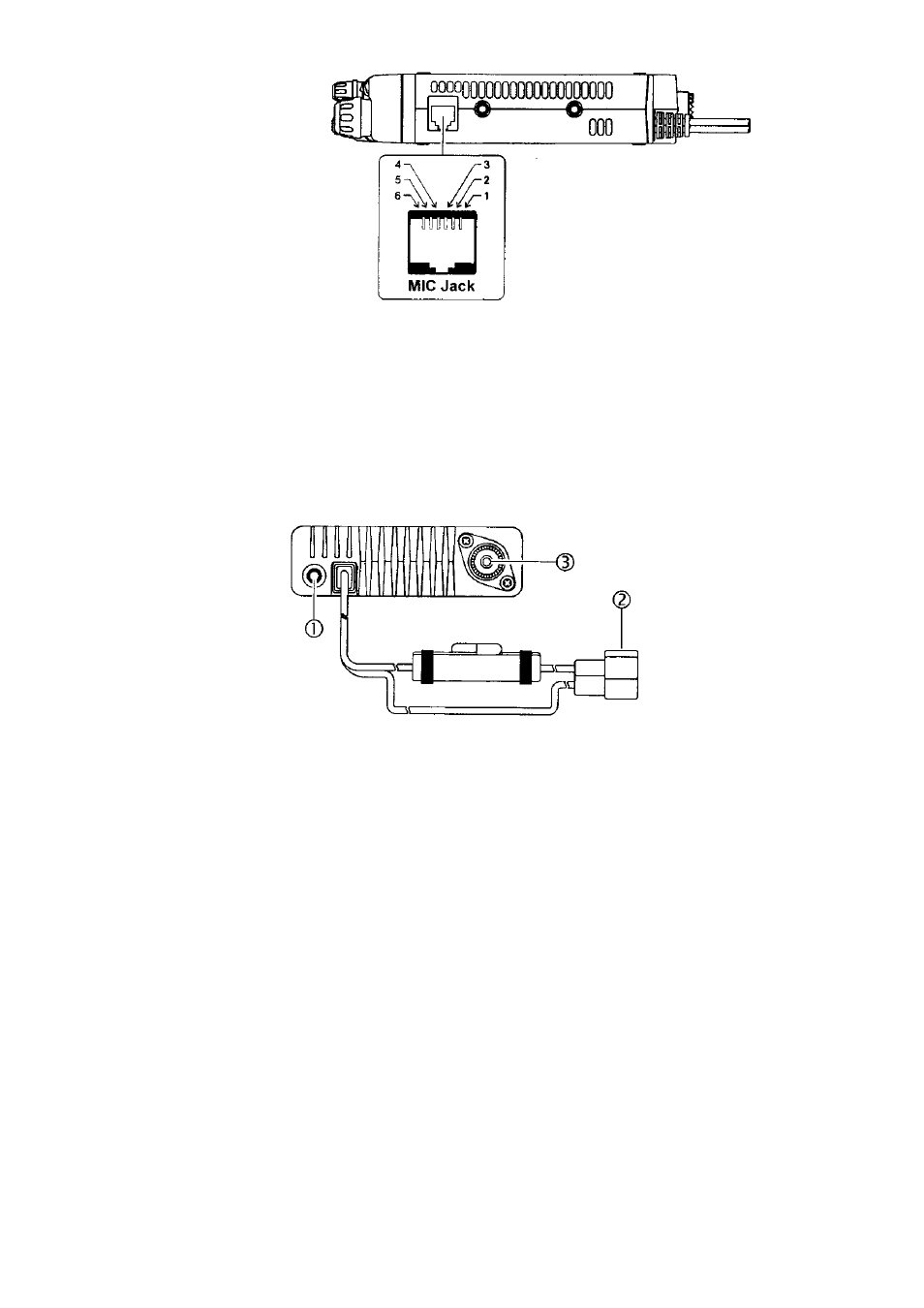

Это 6-контактное модульное гнездо. Оно принимает передаваемый звук и обеспечивает 9600 bps данные для работы в
пакетном режиме.
Контакт 1: Переключатель SW2 (многофункциональное переключение)
Контакт 2: выход 9600 bps пакетных данных (импеданс: 10 кОм, максимальный выход 500 мВ на контакт)
Контакт 3: +9В
Контакт 4: Заземление
Контакт 5:Вход микрофона
Контакт 6: Переключатель SW1 (многофункциональное переключение)
Соединения задней панели
① Гнездо EXT SP (внешнего динамика)
Это 2-проводное, 3,5-мм мини телефонное гнездо, обеспечивающее звуковой вывод для дополнительного динами-
ка. Полное оптимальное сопротивление нагрузки 8 Ом. Уровень изменяется в зависимости от установки ручки VOL
передней панели. При вставлении вилки в это гнездо отключается подача звука с внутреннего динамика трансивера.
Оно может быть использовано в качестве источника звука приемника во время работы в пакетном режиме 1200 bps.
② 13,8V DC гибкий соединительный кабельный шнур с предохранителем
③ Разъем антенны
Соедините 50-омный кабельный шнур двухдиапазонной антенны с коаксиальным разъемом М-типа (SO-239). Евро-
пейские модификации снабжены разъемом N-типа. Обязательно используйте соответствующий тип вилки для со-
единения коаксиального кабеля.
