13 WILO SE 09/2011
Русский
3.3 Хранение
При хранении до монтажа насос должен быть
защищен от воздействия влаги, низких темпера-
тур и механических повреждений.
ВНИМАНИЕ! Опасность повреждения вслед-
ствие ненадлежащей упаковки!
Если насос подлежит дополнительной тран-
спортировке, его следует упаковать так, чтобы
исключить повреждения при транспортировке.
• Для этого следует использовать оригинальную
упаковку или упаковку такого же качества.

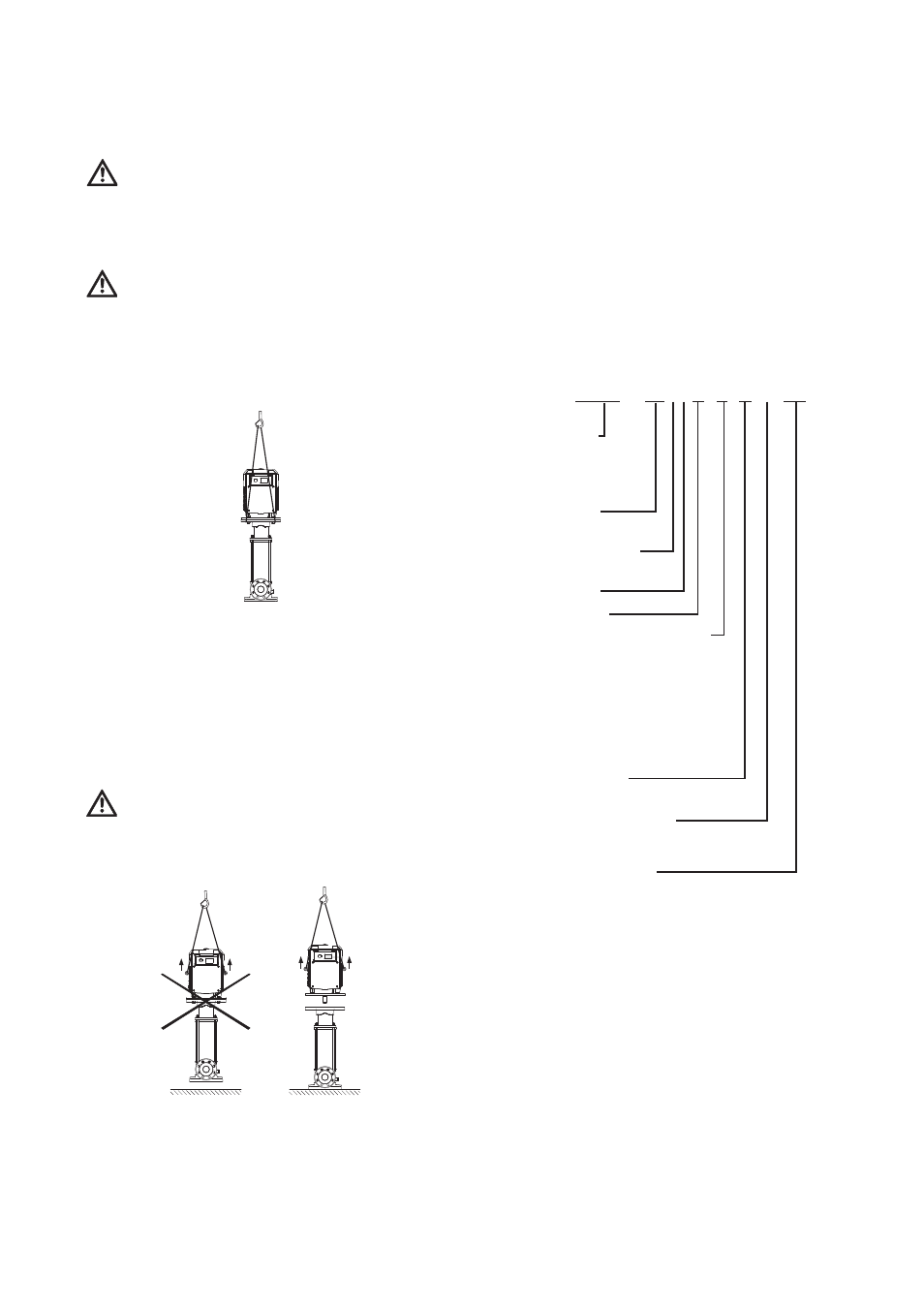

ОСТОРОЖНО! Опасность травмирования!
Неправильная транспортировка насоса может
стать причиной травмирования!
• При манипуляциях с насосом допускается
использование только разрешенных подъем-
ных и транспортировочных средств. Канатные
подвески крепить в зоне фланца насоса или
наружному диаметру двигателя (обязательно
зафиксировать от соскальзывания!).
• Центр тяжести насоса располагается относи-
тельно высоко, а его опорная поверхность
невелика; поэтому при транспортировке сле-
дует принять необходимые предупредитель-
ные меры для защиты насоса от опрокидыва-
ния и, в этой связи, исключения возникновения
опасности для людей.
Обращаться с насосом бережно во избежание
изменений в геометрии и регулировке установ-
ки.
ВНИМАНИЕ! Опасность повреждения вслед-
ствие ненадлежащей упаковки!
Крепежные проушины двигателя предназна-
чены только для транспортировки узла двига-
тель/частотный преобразователь, а не всего
насоса.
4. Применение
Данные насосы предназначены для перекачива-
ния чистых жидкостей в жилом секторе, в сель-
скохозяйственной и промышленной сферах.
Назначение насоса: подача воды, водоснабже-
ние – снабжение водонапорных башен – дожде-
вальные установки, орошение – мойка под высо-
ким давлением – подача воды в котлы (рекомен-
дуется с байпасным комплектом) – перекачка
конденсата – кондиционирование – промыш-
ленные циркуляционные контуры и в сочетании с
системами агрегатов унифицированных узлов
самых различных видов.
5. Характеристики изделия
5.1 Шифр
HELIX-V или MVI E 4 14 - 1 / 16 / E / 3-2
Многоступен-
чатый верти-
кальный линейный насос
с высокоэффективной
гидравликой
Многоступенчатый
вертикальный
линейный насос
с частотным преобразо-
вателем
Номинальный
расход в м 3
Число секций
1: Корпус насоса из нержавеющей
стали AISI 304 (1.4301)
+ гидравлическая система из нержа-
веющей стали AISI 304 (1.4301/1.4307)
2: Корпус насоса из нержавеющей стали
AISI 316L (1.4404 или 1.4409)
+ гидравлическая система из нержа-
веющей стали AISI 316L (1.4404)
3: Корпус насоса литой из чугуна GJL-250
+ гидравлическая система из нержа-
веющей стали AISI 304 (1.4301 или
1.4307)
16: фланец PN16
25: фланец PN25
P: соединения Victaulic
E: кольца круглого сечения
типа EPDM (WRAS/KTW)
V: кольца круглого сечения типа FKM
3-фазный/2-полюсный
5.2 Технические характеристики
- Максимальное рабочее давление
• корпус PN25: 25 бар
• корпус PN16: 16 бар
• корпус с быстроразъемным
соединением для зажима «Victaulic»: 25 бар
(только MVIE 4, 8, 16 м
3 /ч)
- Максимальное входное давление: 10 бар
- Диапазон температуры воды
• исполнение с уплотнениями/скользящими
торцевыми уплотнениями EPDM
(согласно KTW – немецкому стандарту) и
(согласно WRAS – британскому стандарту):
от –15 °C до +120 °C
• исполнение с уплотнениями/скользящими
торцевыми уплотнениями FKM:
от –15 °C до +90 °C
