Технические характеристики
66

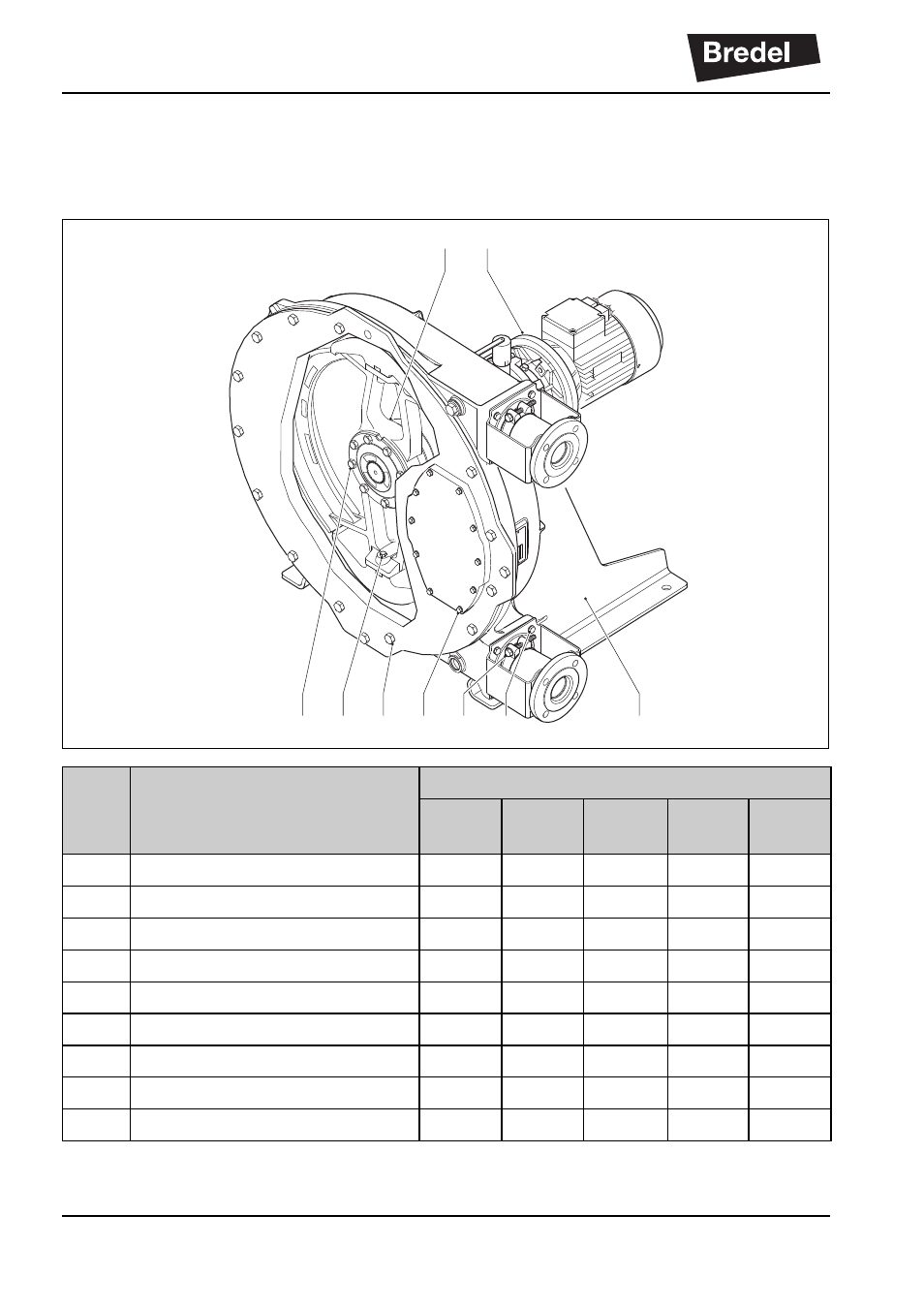

10.1.6 Значения моментов затяжки
** Вес полностью установленной головки насоса (включая шланг, смазочный материал
и опоры).
№ п/п Описание Уровни затяжки в [Нм]
Bredel
40
Bredel
50
Bredel
65
Bredel
80
Bredel
100
А Болт(ы) нажимного башмака 50 85 85 208 208
B Смотровое окно 5 8 8 8 8
C Крышка 50 85 210 210 400
D Хомут шланга
*
25 40 40 40 40
E Кронштейн фланца 25 50 50 85 85
F Ведущий вал 25 50 85 210 210
G Сердцевина 50 50 85 210 210
H Поддержки 50 50 85 210 210
I Редуктор 25 85 85 85 135
D B C A F E H
G I
