Техническое обслуживание
42

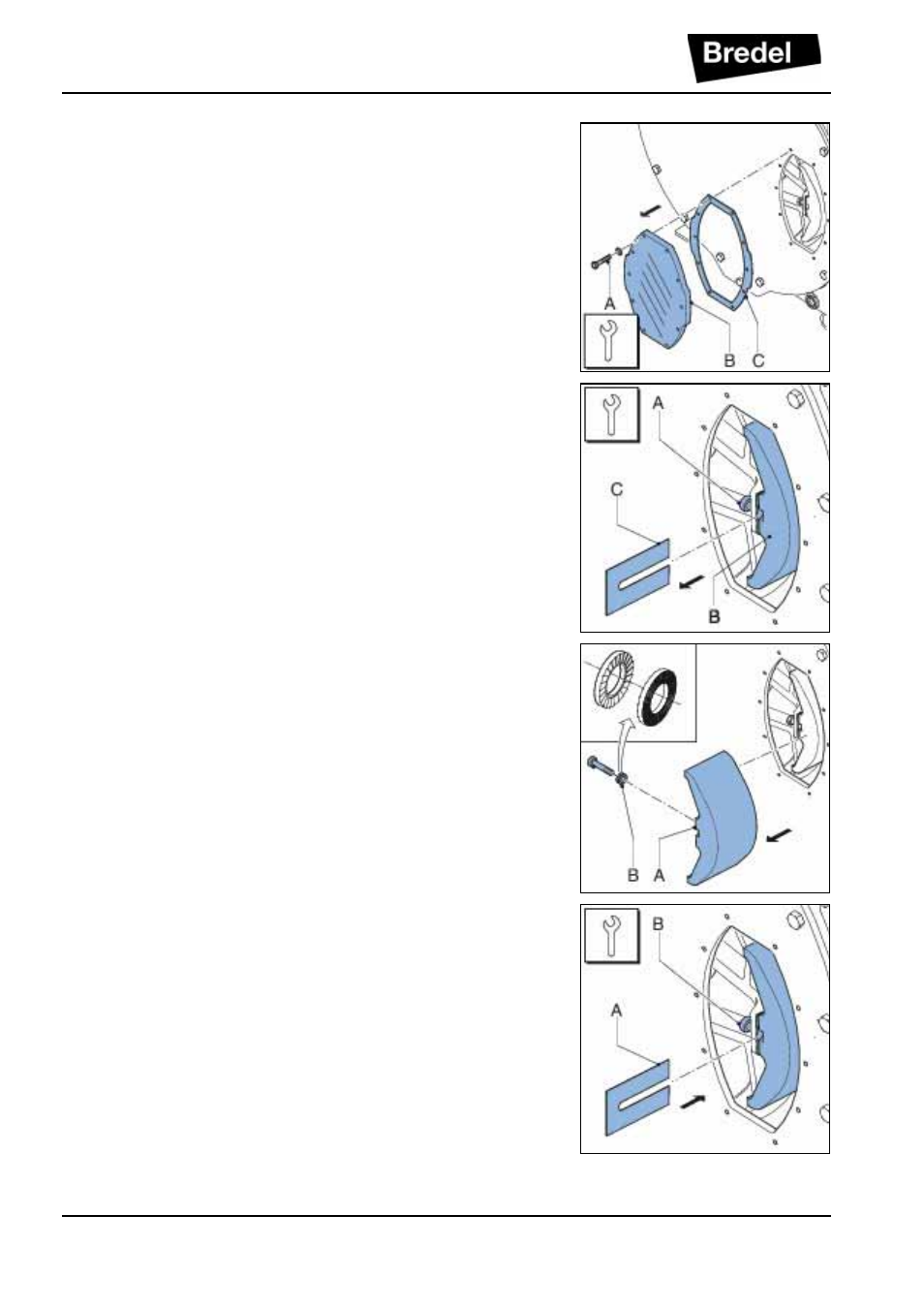

4. Ослабьте стопорные болты (A) смотрового
окна (B), и удалите болты. Удалите
смотровое окно. Осторожно манипулируйте,
чтобы не повредить уплотнение (C).
5. Ослабьте стопорный болт (A) прижимной
колодки (B) на несколько поворотов. Если
установлены регулировочные прокладки (C),
выньте их. Ослабьте стопорный болт (A)
прижимной колодки (B) и полностью удалите
прижимные колодки.
6. Позиционируйте (новую) колодку (A),
проверьте, чтобы NordLock
®
(B) были
позиционированы правильно и зажать
стопорные болты на несколько поворотов.
7. Установите удаленные прокладки (A).
Закрепите стопорные болты с правильным
(B) вращающим моментом. См. §
10.1.6 .
