09 Уход и техобслуживание
176
Капот и двигательный отсек 09

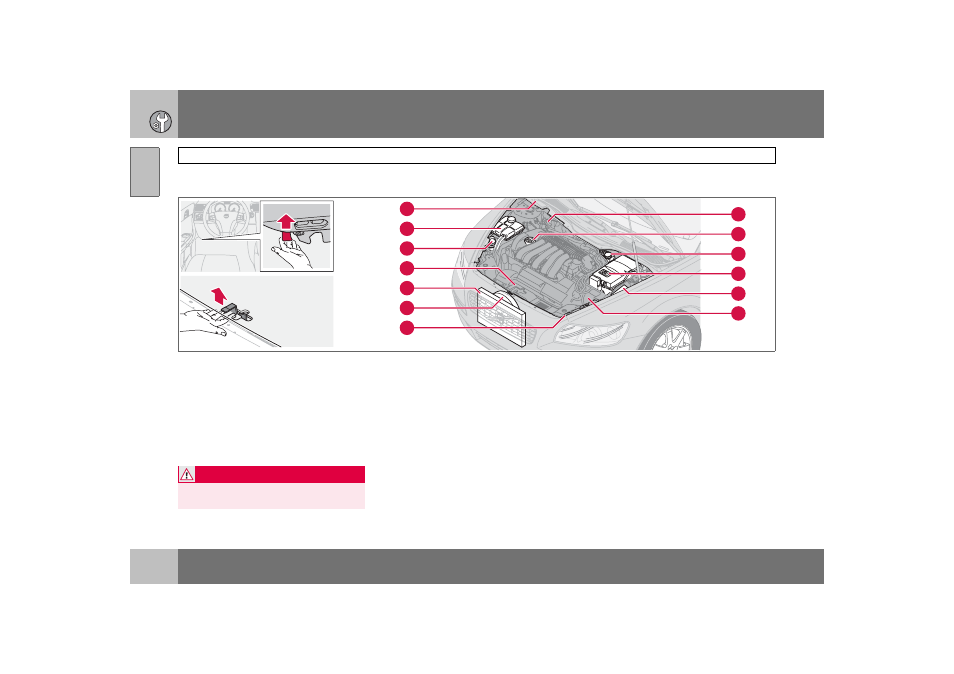

Открытие капота
Открытие капота:
– Потяните ручку слева под приборной
панелью. Вы услышите, что защелка
отпущена.
– Заведите руку под передний край
посередине капота и отожмите собачку
вправо вверх.
– Откройте капот.
Двигательный отсек
1. Бачок омывающей жидкости (4-цил.)
На рисунке не виден
2. Расширительный бачок системы
охлаждения
3. Бачок жидкости сервоусилителя руля
(скрыт за фарой)
4. Щуп для моторного масла 1
5. Радиатор
6. Вентилятор радиатора
7. Бачок с омывающей жидкостью
(5-цил.)
8. Бычок рабочей жидкости тормозов и
сцепления (правостороннее
управление)
9. Доливка масла в двигатель 1
10. Бачок рабочей жидкости тормозов и
сцепления (левостороннее
управление)
11. Аккумулятор
12. Блок реле и предохранителей,
двигательный отсек
13. Воздушный фильтр 1
10
4
5
12
9
11
13
8
2
1
3
6
7
G010599
ПРЕДОСТЕРЕЖЕНИЕ
Закрыв капот, убедитесь, что он
надежно заперт.
1 Зависит от варианта двигателя.
