05 В поездке
Езда с прицепом
05
``
255
F
H
E
G
C
D
G017971

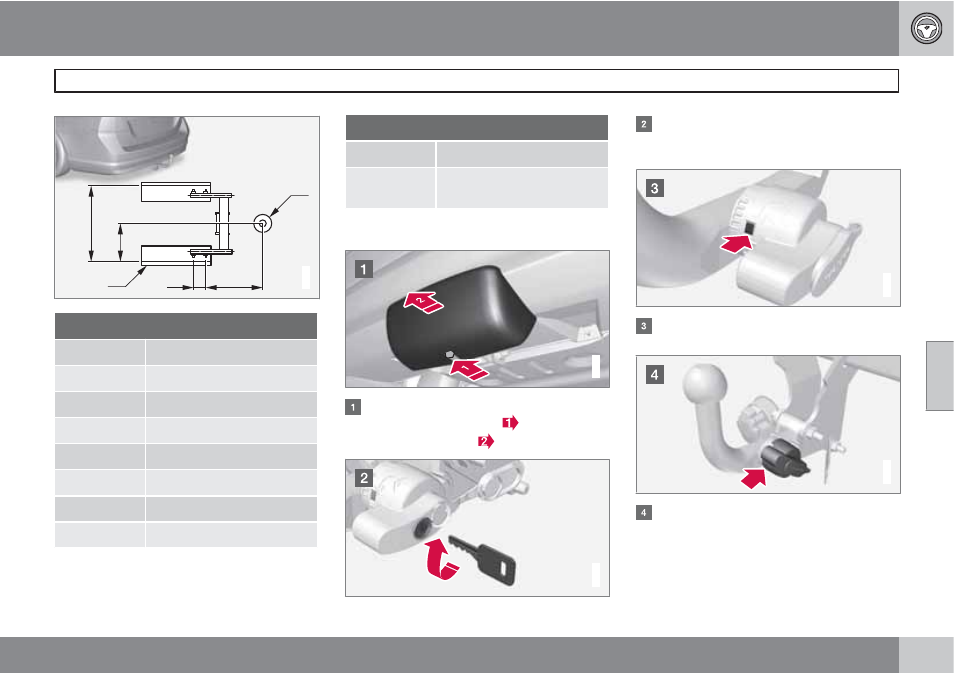

Размеры, точки крепления (мм)
A (V70)
1129
A (XC70)
1113
B (V70)
93
B (XC70)
77
C
855
D
428
Е
112
F
346
Размеры, точки крепления (мм)
G
Боковая балка
Н
Центр шарового устрой-
ства
Монтаж буксирного крюка
G018928
Снимите защитную крышку, надавив
сначала на фиксатор,
а затем потя-
нув крышку назад
.
G021487
Повернув ключ по часовой стрелке, убе-
дитесь, что механизм находится в неза-
пертом положении.
G021488
Индикаторное окошко должно быть
красного цвета.
G021489
Установите и вдавите буксирный крюк
до щелчка.
